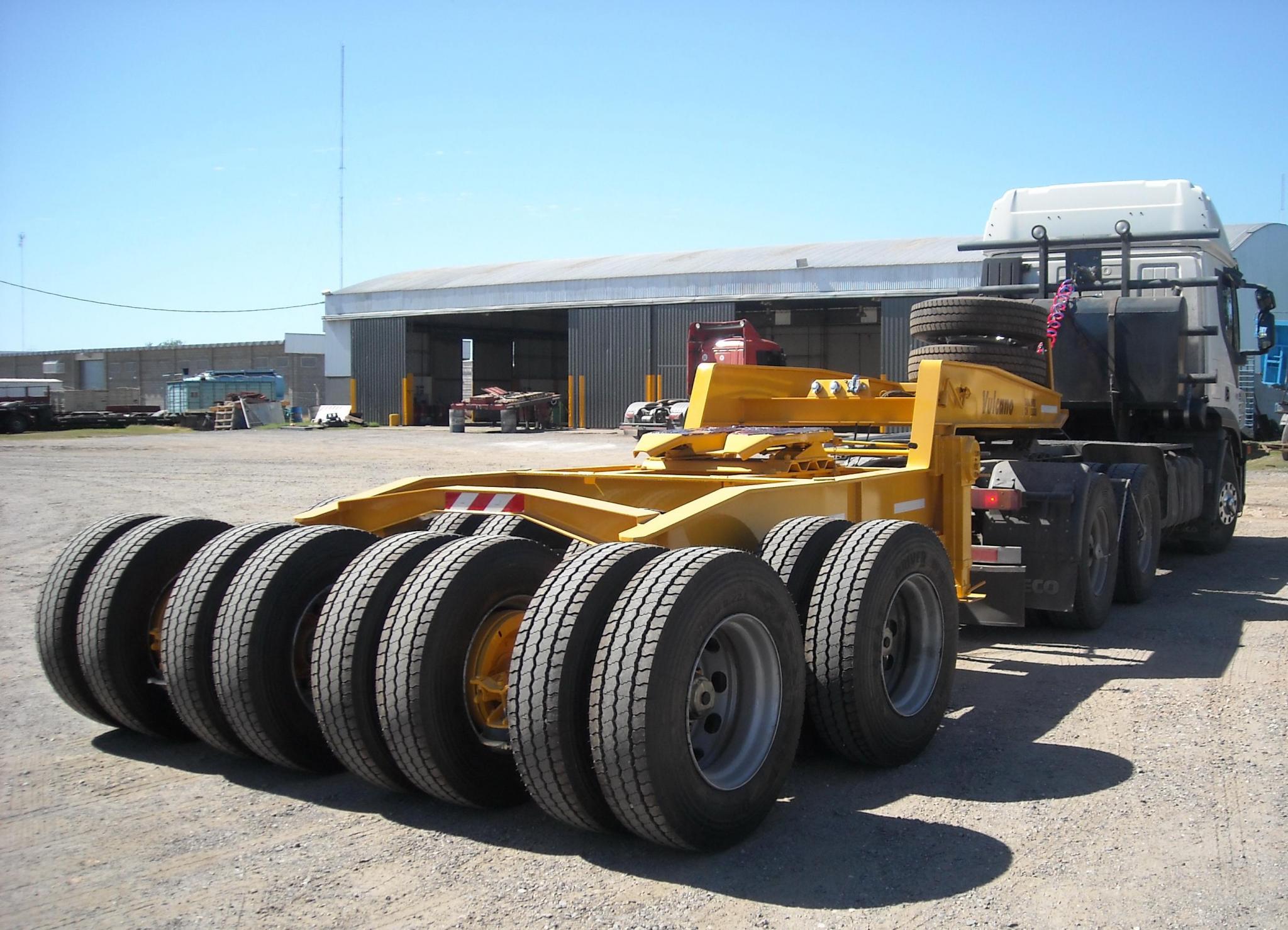

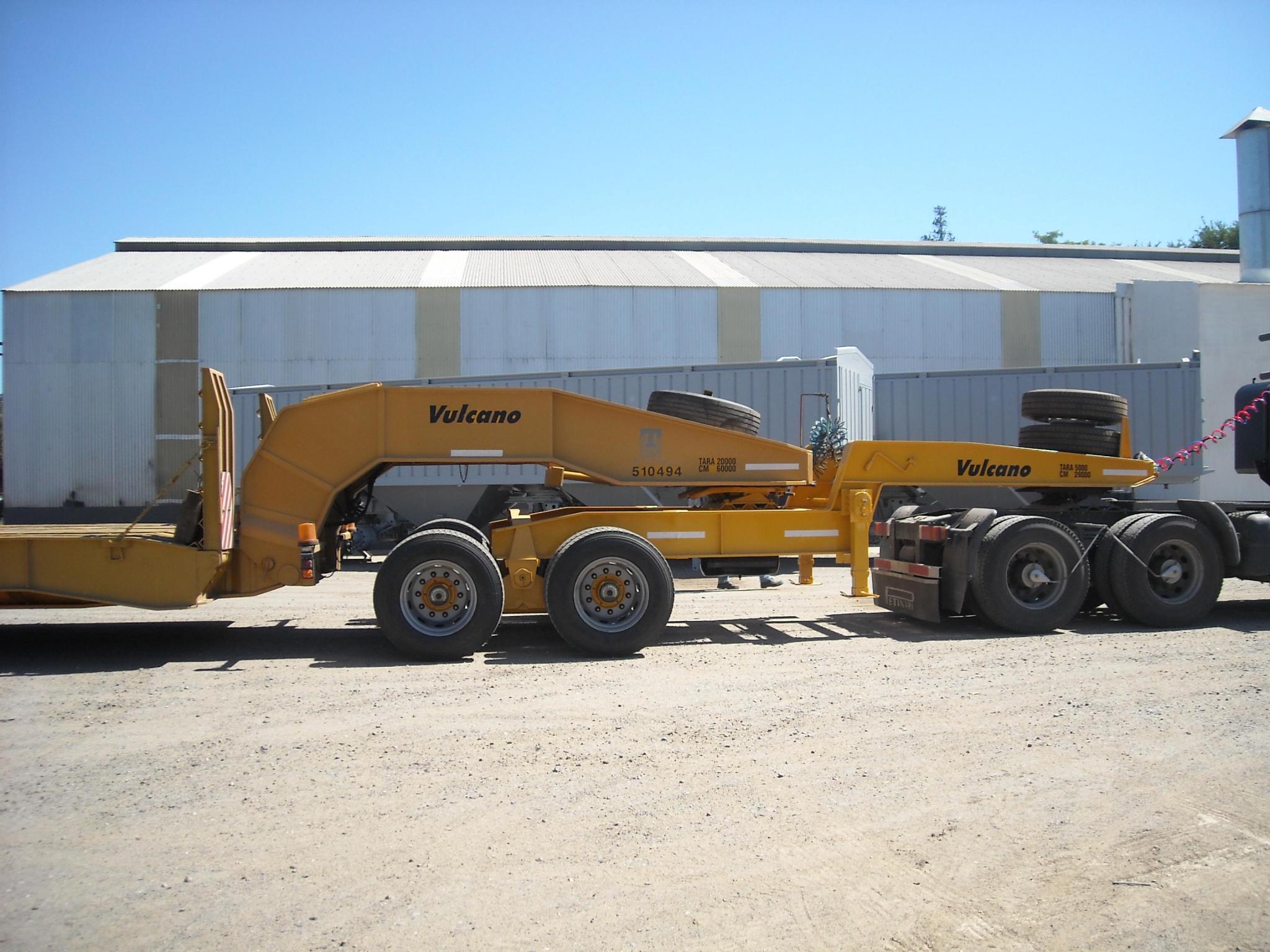

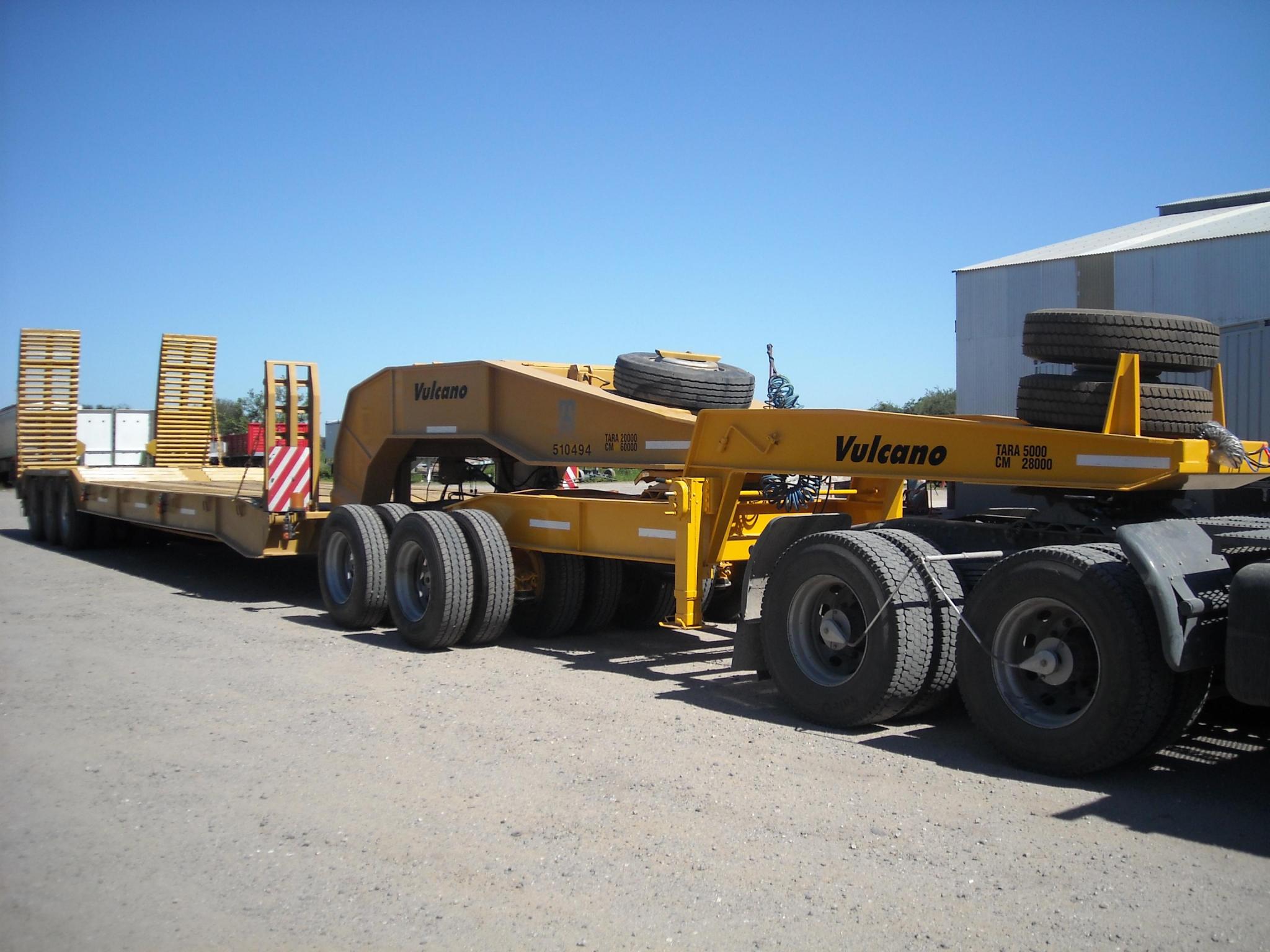

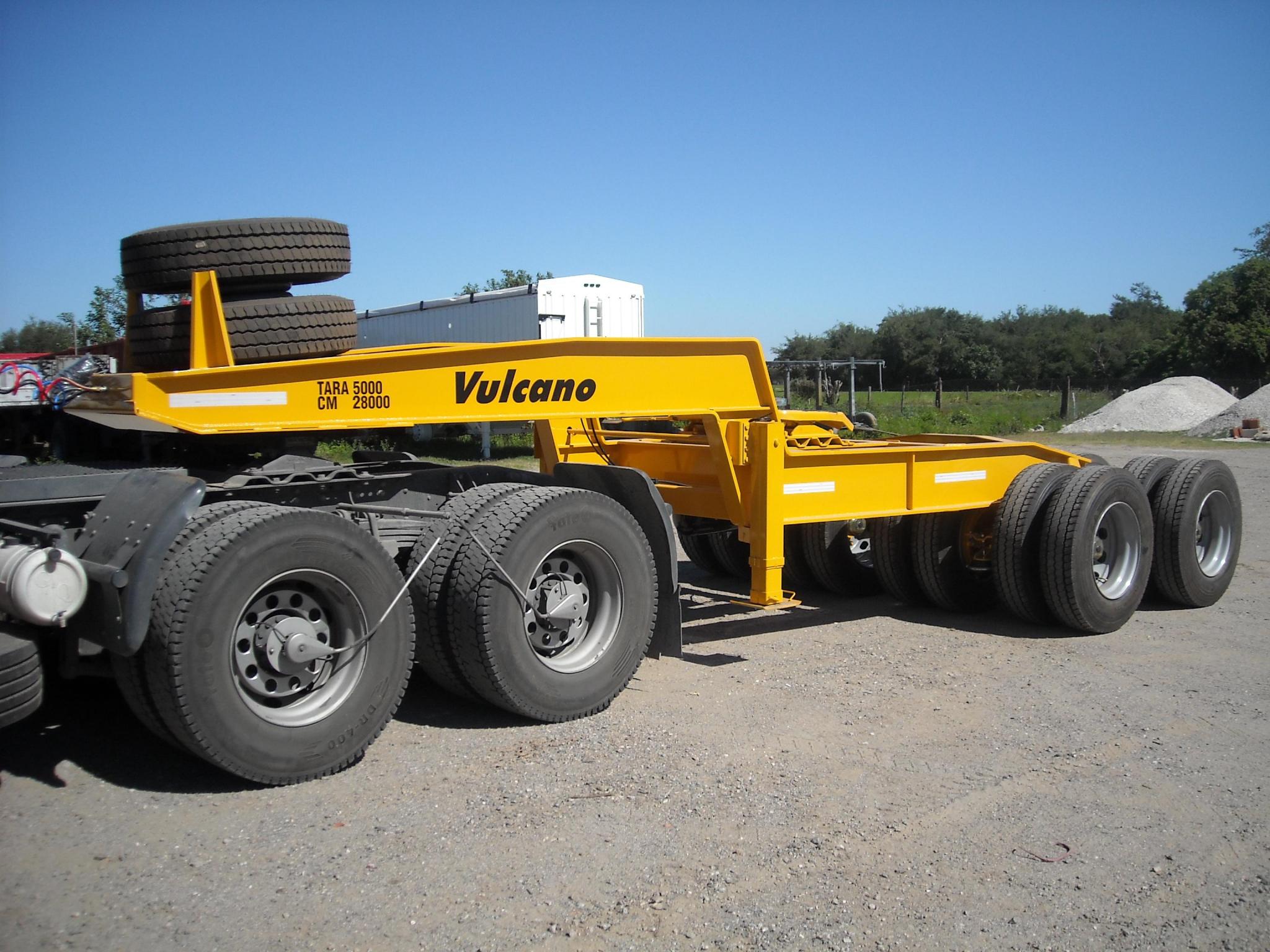

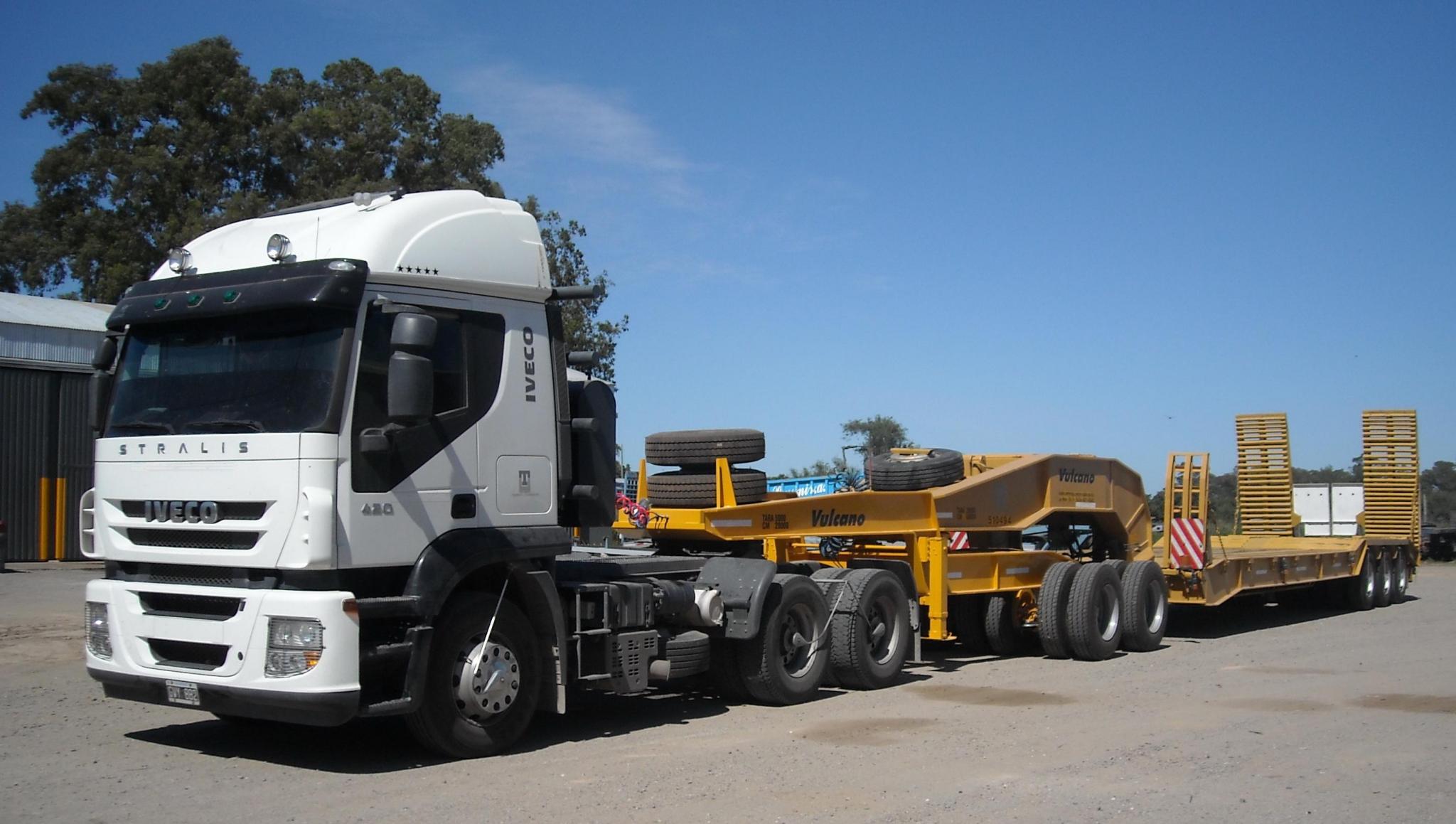

Dolly 2 líneas de ejes

Dolly de dos líneas de ejes diseñado para aplicar a carretón Vulcano de tres líneas de ejes.

Dimensiones :

Largo total : 6.800 mm.

Ancho total: 3.500 mm.

Altura de plato de enganche : 1.350 mm.

Viga construida en forma de doble “T” con chapa de ¼” y 5/16” y platabandas de alta resistencia de ¾” x 180 mm. en acero SAE 1518 con refuerzos en las zonas de mayor solicitación, cuello y culata del carretón (en el cambio de sección de la viga central a las viga sobre los ejes se encajona la viga par obtener mayor resistencia). Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.

Ejes tipo truño fabricados en tubo sin costura de alta resistencia con puntas de ejes huecas para permitir la instalación de VIGIA por dentro de los ejes, con freno en cada extremo con patines de 8” de accionados por pulmones simples de 8” , con conjunto maza/campana balanceado, maza de 10 agujeros con tornillos G 10.9 tipo Mercedes Benz., con rodillos gemelos 518445 en baño de aceite, y reten trasero Wol. (proveedor con certificación ISO 9000, Carlos Boero SRL.)

Sistema de frenos comandados por válvula haldex de cuatro salidas, tres tanques de aire de 50 litros cada uno, conexiones en bronce y manguera presada o tubo de poliamida para la llegada a los pulmones.

Suspensión por brazo arrastrado individual, con 10º en sentido de circulación y  8º en sentido transversal, montado sobre manota central con pernos de 90 mm. de diámetro sobre bujes de tipo sintel block

Plato de 2” con alojamiento sobre vigas longitudinales perforadas cada 81 mm. (3.91 %, cada vez que se desplace el plato) que permite registrar la carga que traslada el plato, al tandem trasero y al plato del camión.

17 Llantas 6,5” x 17,5” o 7.5” x 22.5”  para neumáticos 245 / 70 x 17,5” o 275 / 80 x 22.5”

Perno de enganche de 2”, intercambiable

Tara aproximada de la unidad: 6,5  ton. (con gomas)

Garantía: 12 meses corridos a partir de la fecha de entrega.

Especificaciones tecnicas sujetas a cambios sin previo aviso.
