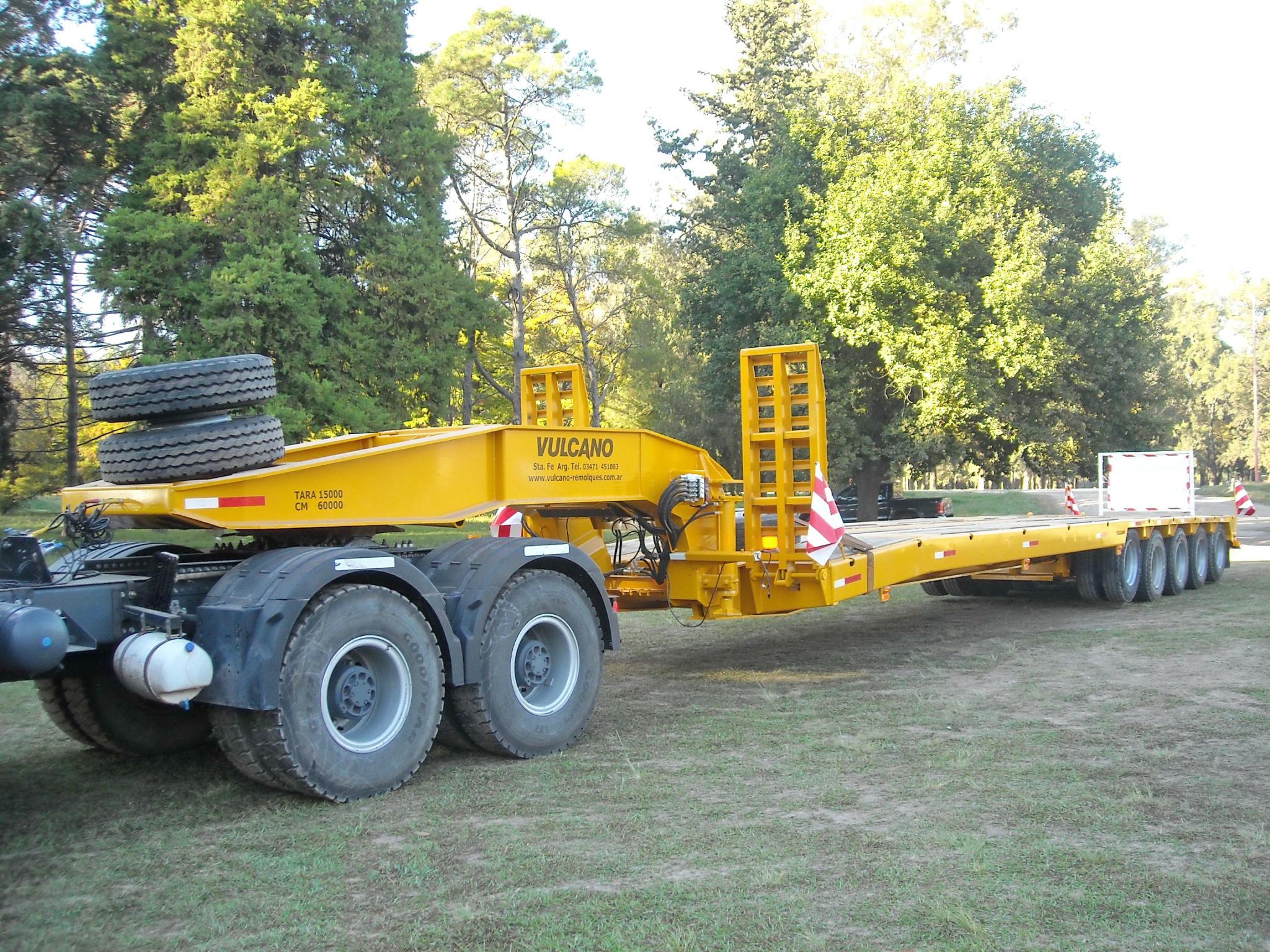

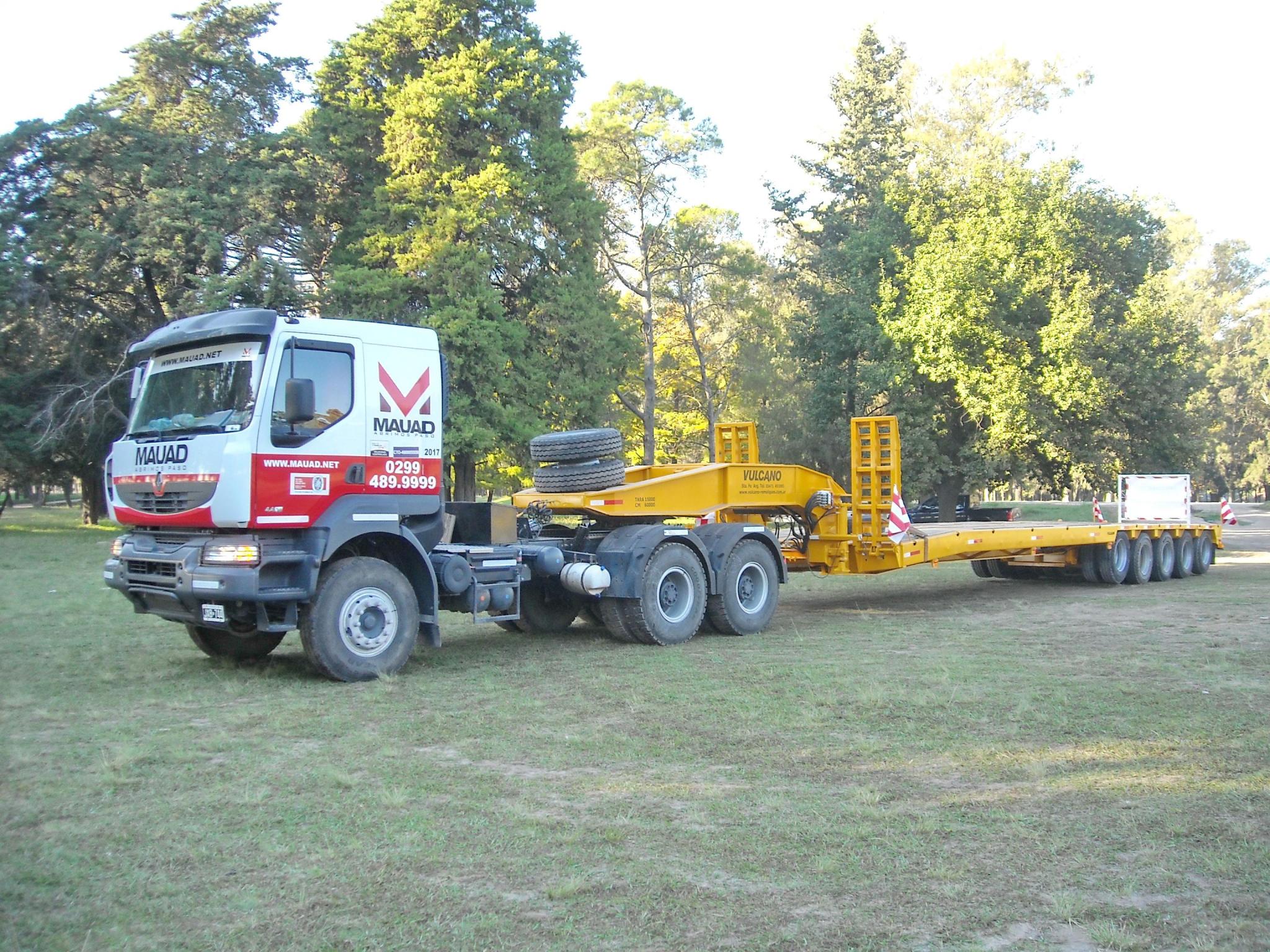

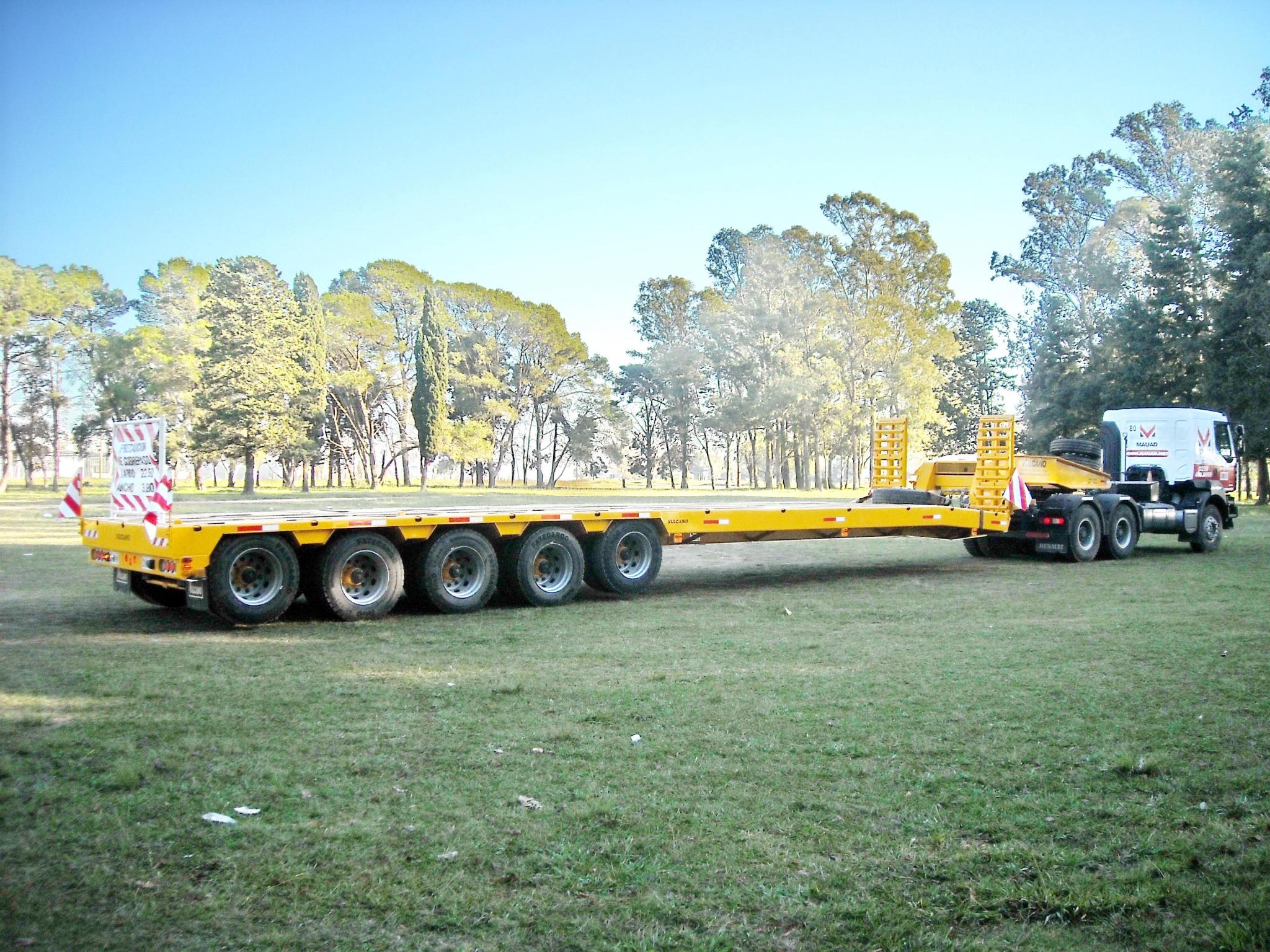

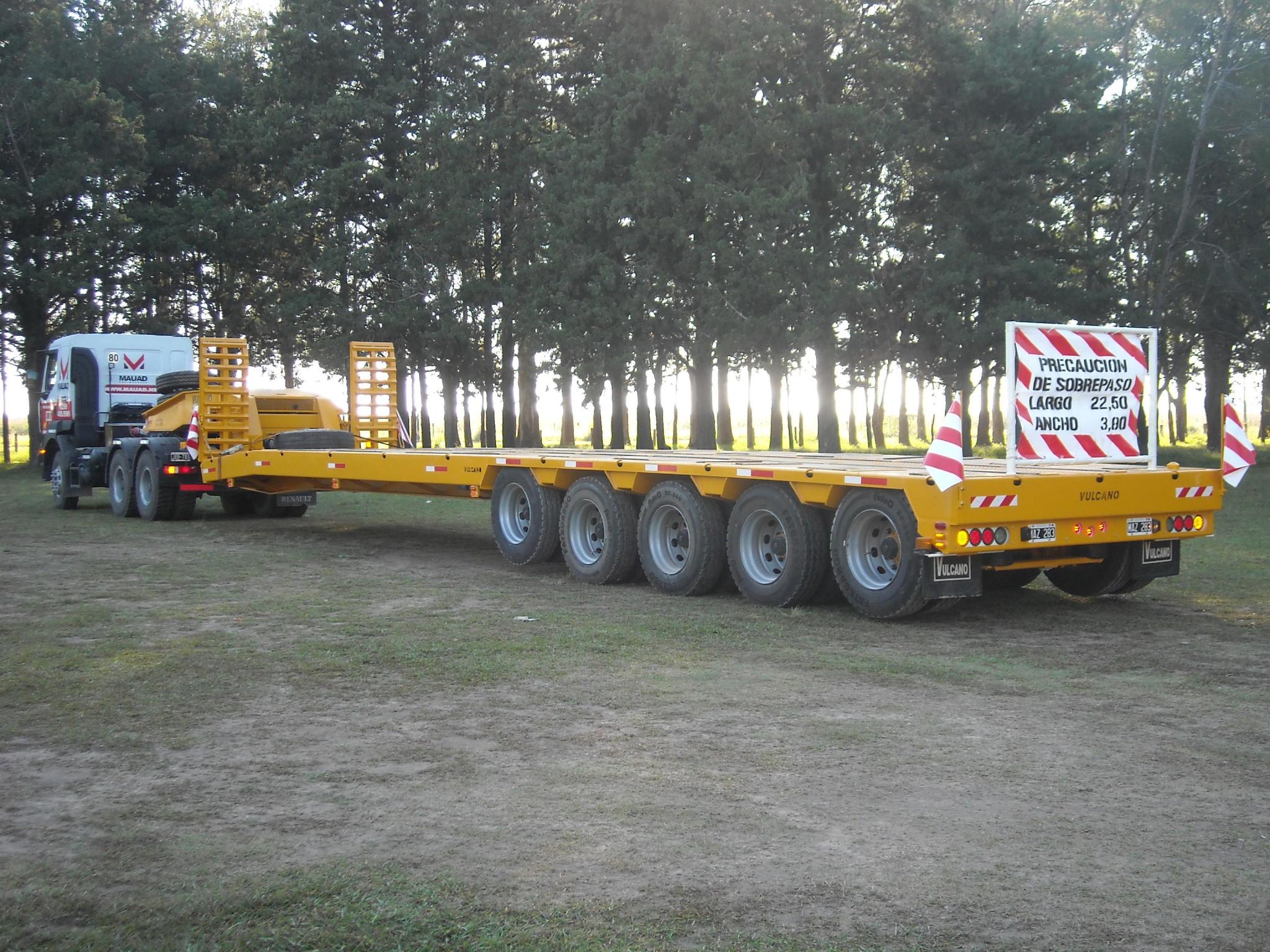

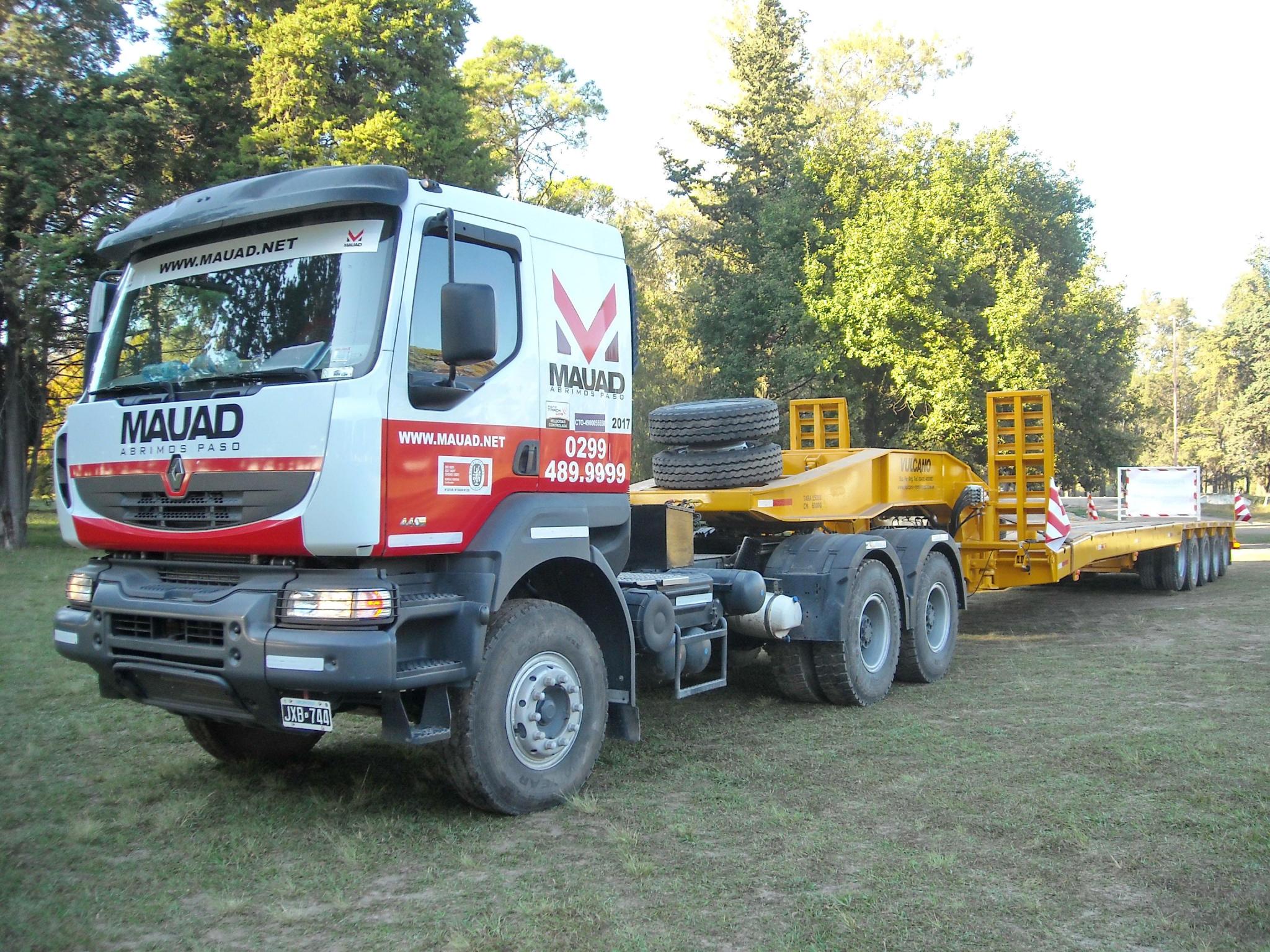

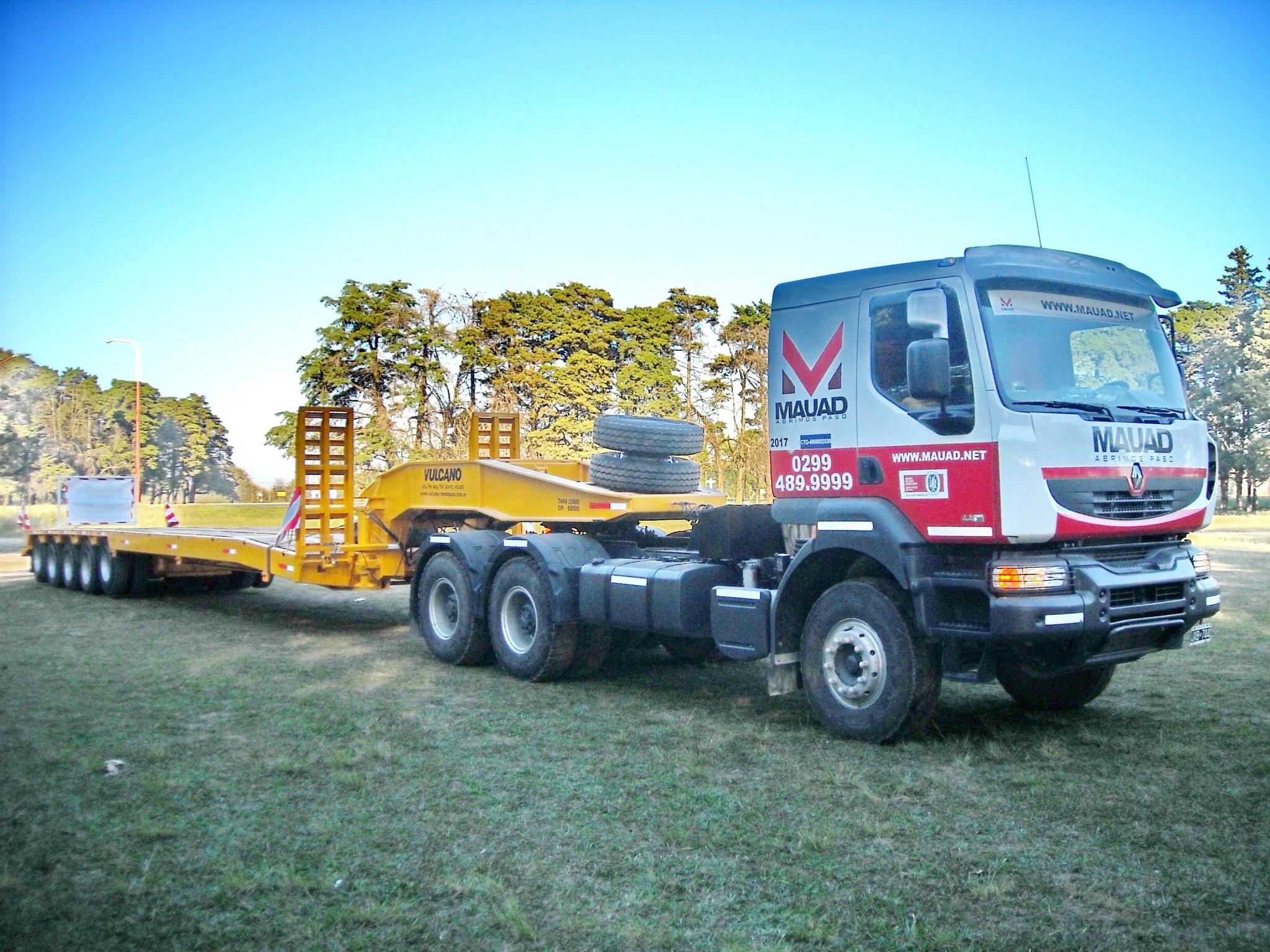

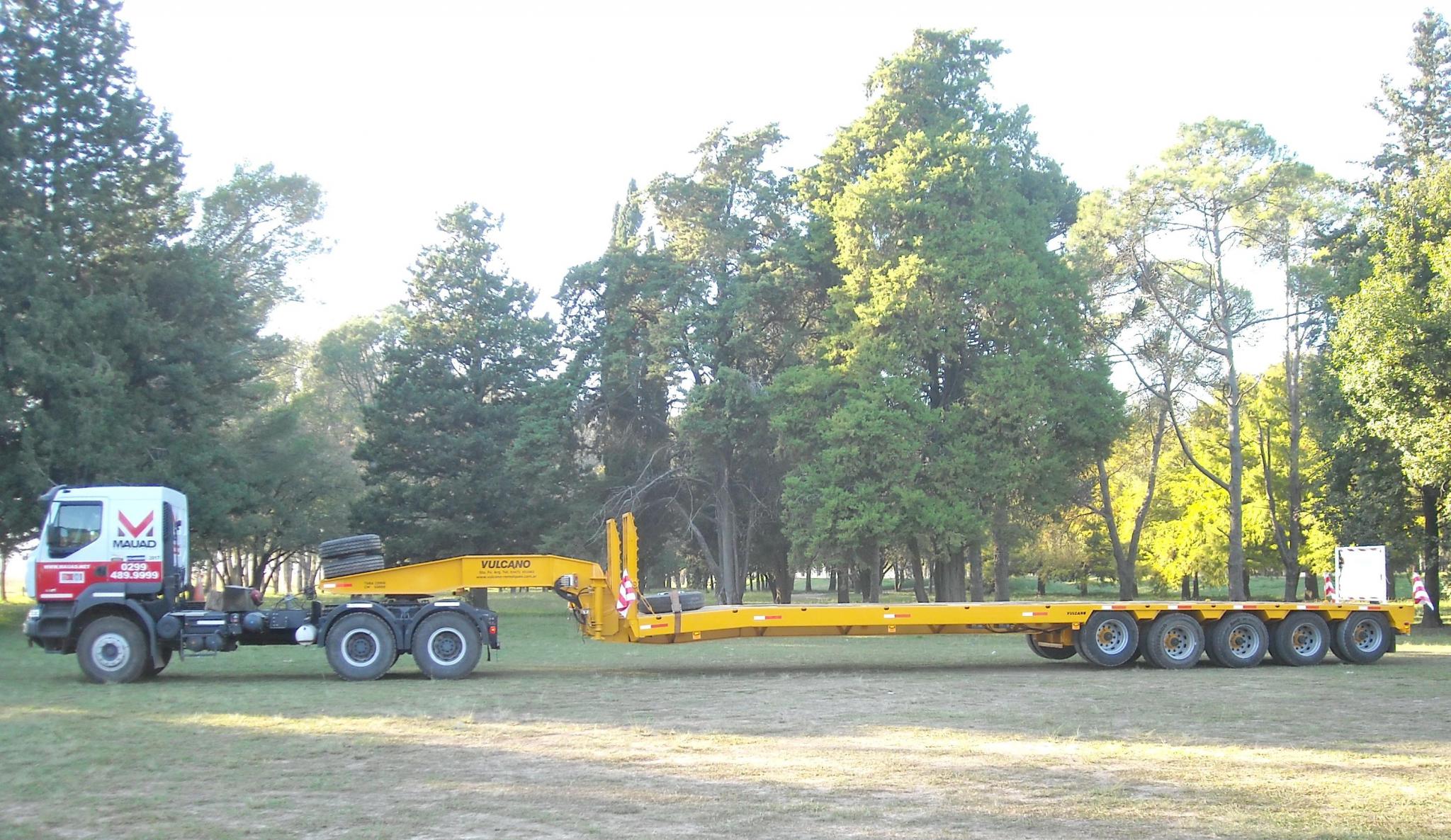

Carretón de 5 ejes, diseñado para la carga de todo tipo de maquinaria vial o equipos especiales de servicio pesado.
Dimensiones: Versión 14 mts.de largo:
Largo total: 19.320 mm.
Ancho total: 3.000 mm.
Plataforma de carga: 14.000 mm.
Altura de plataforma de carga:
1.070 mm. con rodado 275 / 70 x 22.5”
Viga construida en forma de doble “T” con chapa de 5/16”, 3/8” y ½” en la parte central de 500 mm. y platabandas de alta resistencia de ¾” x 250 mm. la inferior con refuerzos en las zonas de mayor solicitación, cuelo y culata del carretón, se encajona la viga sobre el primer eje neumático. Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.
Culata construida en chapa plegada de 3/8” con refuerzos internos y alojamiento para el rolo con rulemanes oscilantes.

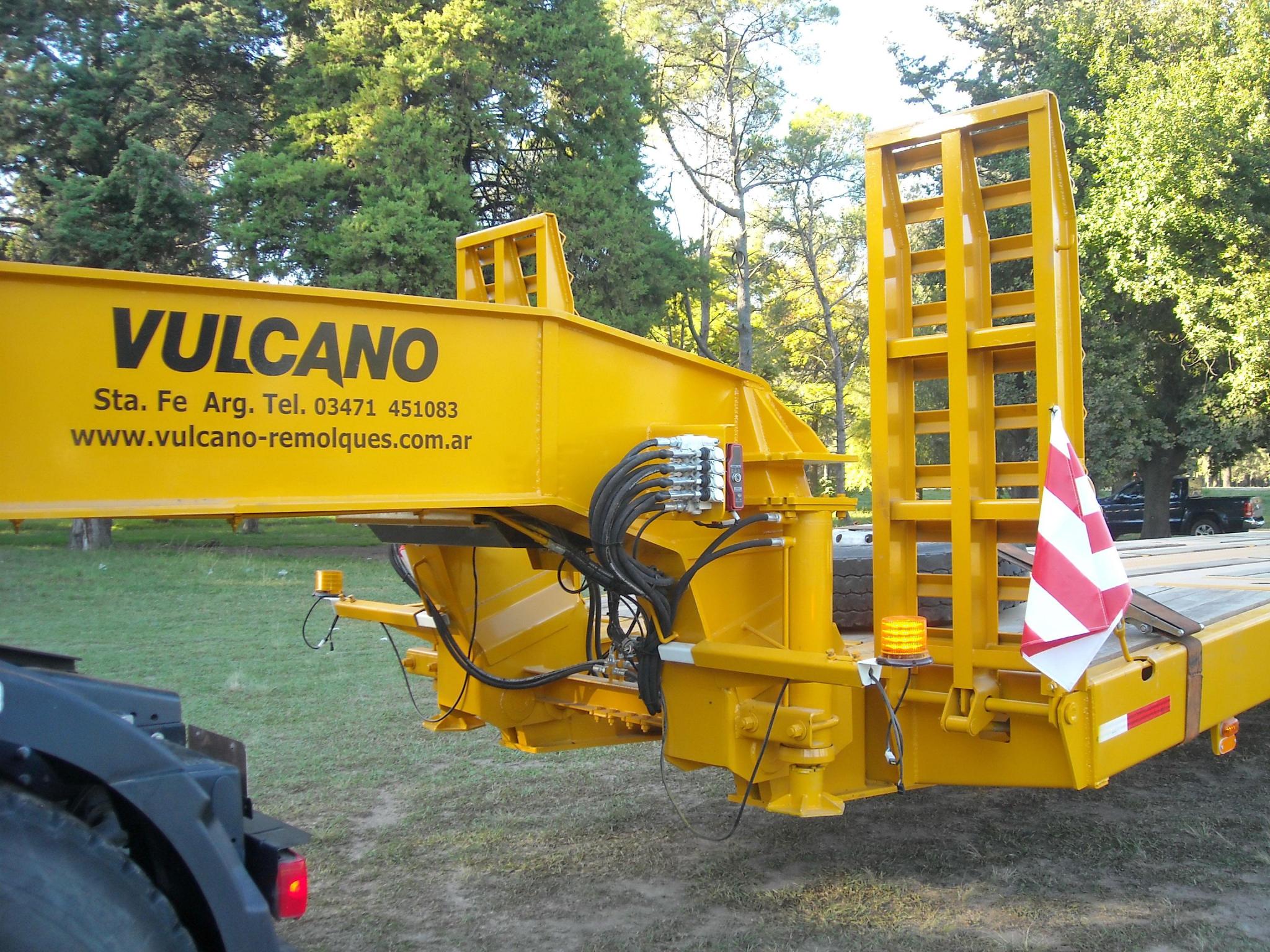

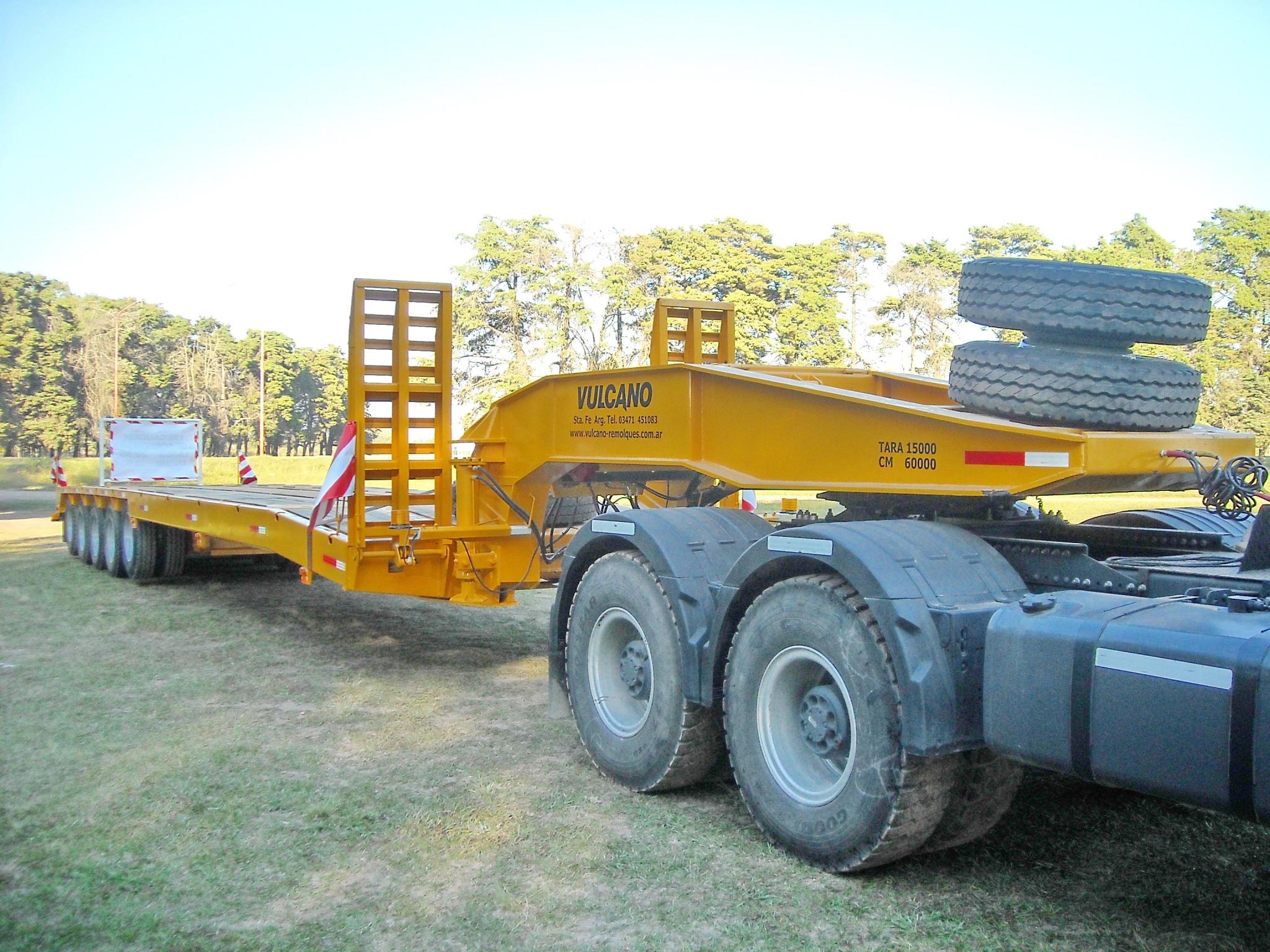

Cuello desmontable convencional para dolly compensador, con dos cilindros de 5”, cilindro doble para traba del cuello y dos cilindros para estabilización del cuello, Doble posición de perno de enganche, permitiendo radio de giro para camión balancín Doble, Triple o enganche de Dolly y central hidráulica con Motor Honda de 13 HP. Con Arranque Eléctrico.
Faldón lateral plegado en chapa de 3/8” en forma de “C”, con puntales en chapa de ¼” y cruceros que unen de viga a viga formando un anillo que trasladando la carga a toda esta geometría.

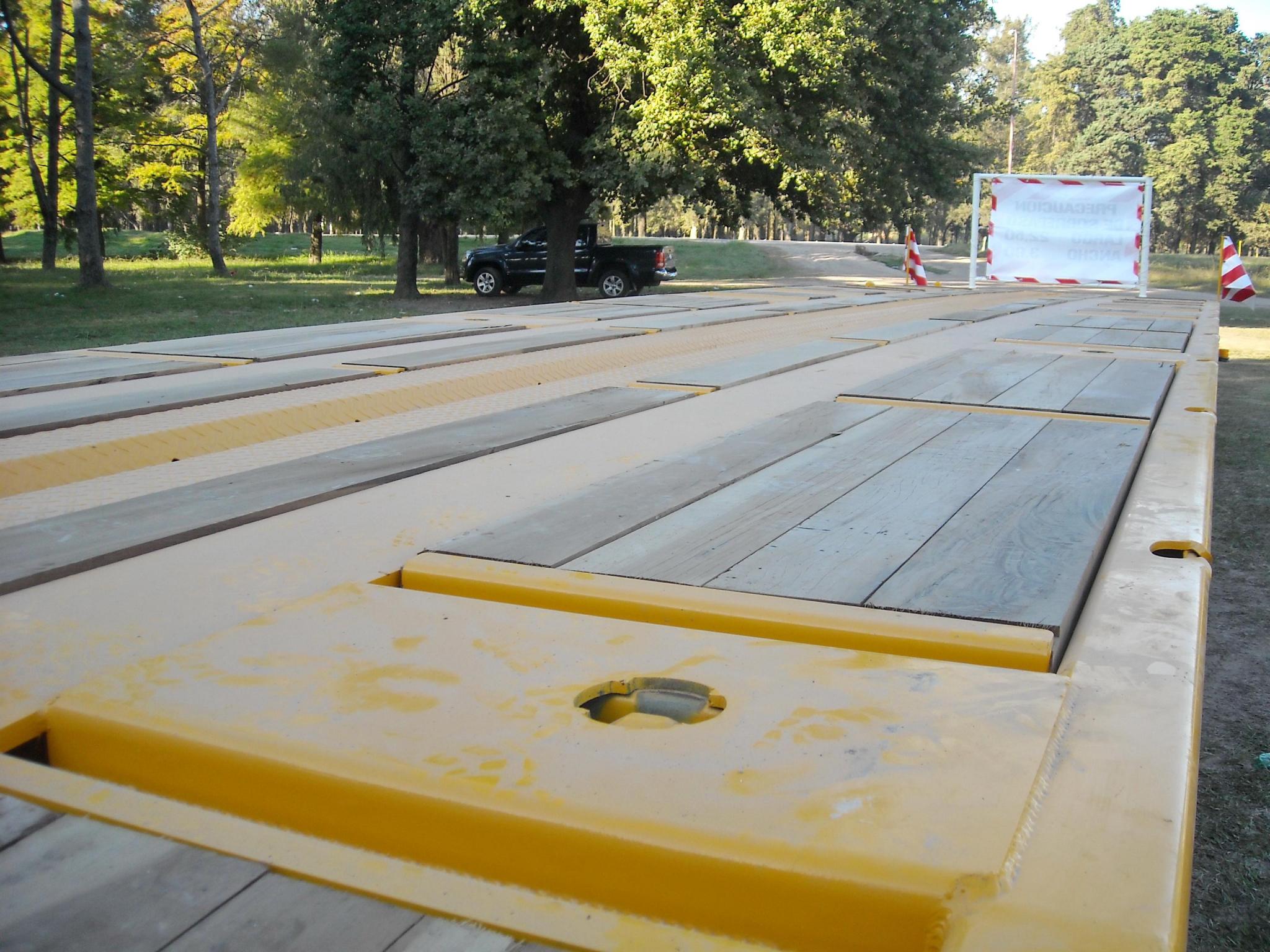

Piso en madera dura de 2 ½” abulonado directamente arriba de las teleras. La estructura del piso sobre las ruedas en chapa plegada de 5/16” con un ángulo exterior de 4” x 4” en 3/8”, y terminaciones entre las ruedas que trabajan como puntales.
Suspensión neumática con levante para el 1º y 5º ejes comandados desde la cabina del camión, dependiendo de la carga que se lleva se deberá graduar la presión de las suspensiones para que los ejes con suspensión a elásticos y los neumáticos distribuyan en forma similar.

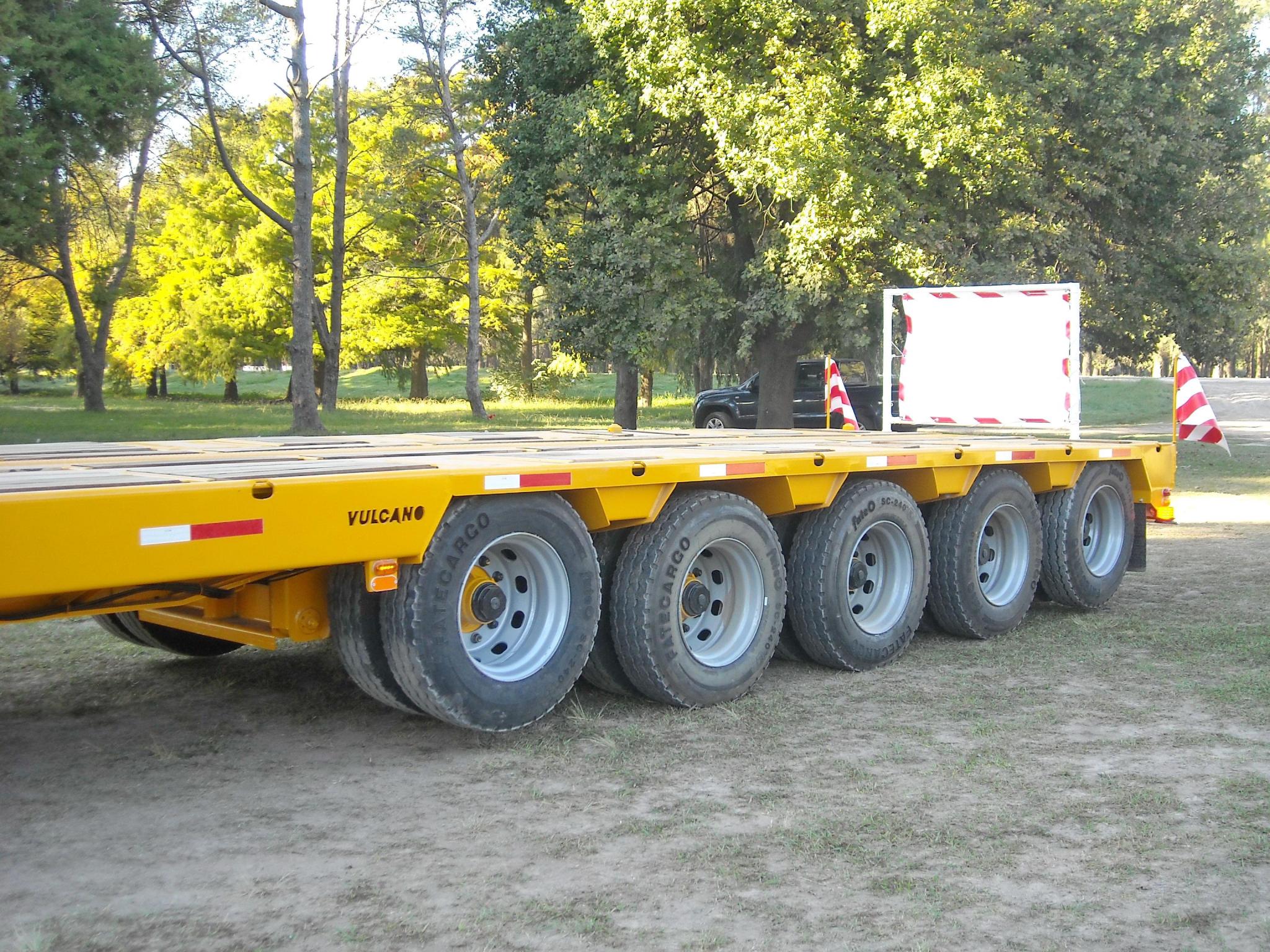

Suspensión por medio de elásticos de 90 x 11 x 12.7 mm. en los tres ejes, con los tensores de sujeción colocados en el lateral para evitar roturas por golpes en la parte inferior, y las grampas que toma al eje por sobre el nivel del elástico para evitar choque contra las piedras o huellas. (Diseño exclusivo de Semirremolques Vulcano S.A. que garantiza un eficaz comportamiento en severas condiciones de trabajo, con altos recorridos. con mantenimiento nulo hasta los 250.000 Kms)

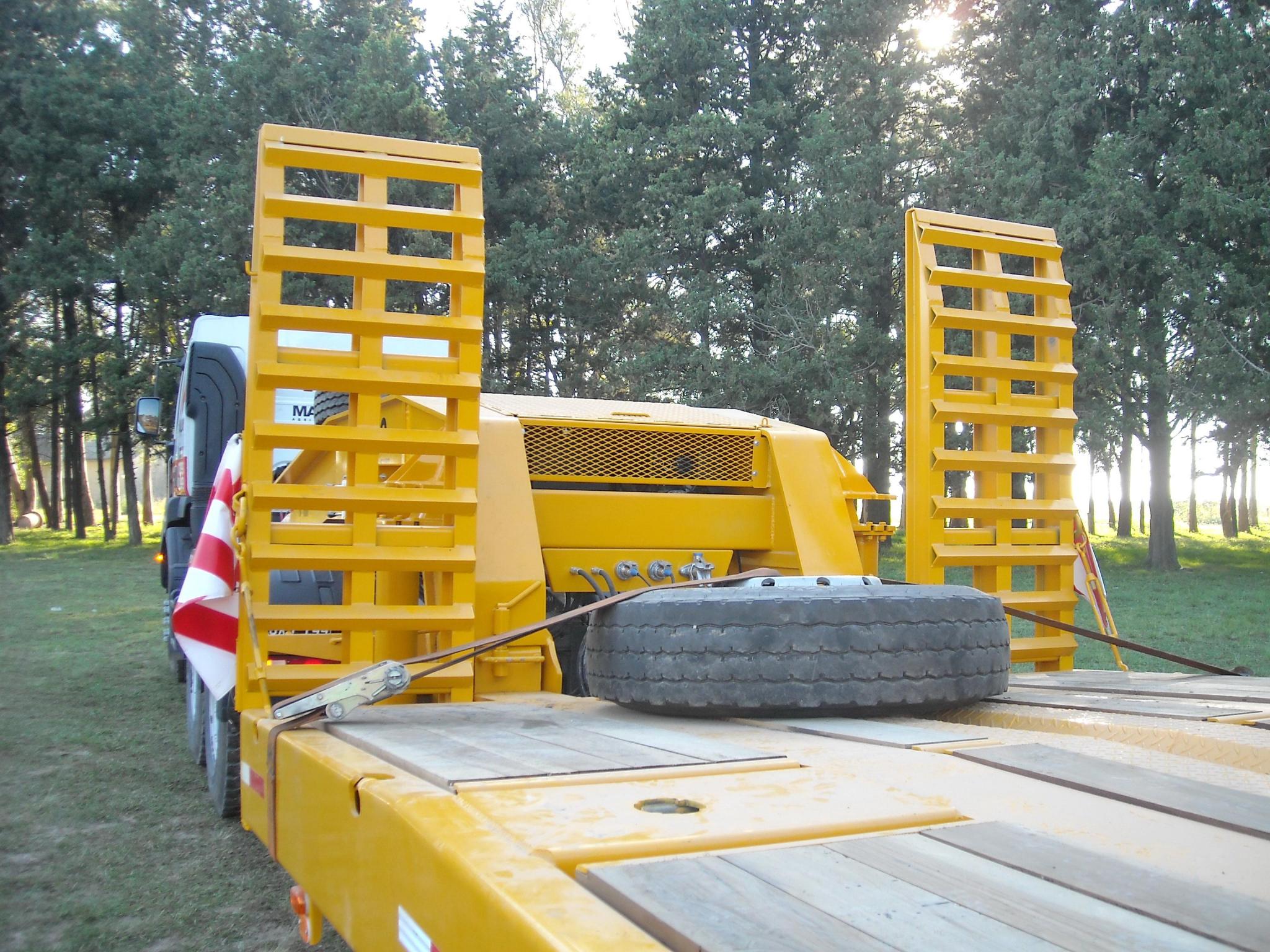

Rampas delanteras tipo libro formada por 6 vigas de perfil W 200 con ángulos de 2” x 2” x ¼”, para el correcto agarre de las máquinas con orugas sin provocar roturas, para el funcionamiento de las rampas de instalan dos cilindro de 3” x 375 mm. que la acciona mediante un comando manual.
Balizas electronicas destellantes Led, bi voltaje 12-24 voltios.
Luces de circulación LED electrónicas Bi-voltage marca Baiml, componente homologado (no poseen mantenimiento, son estancas, bajo consumo, mayor poder lumínico 4 a 1 comparado con focos comunes). Ramal principal con cable de 7 x 1,5 mm2 con terminales. Ficha delantera triler de 7 puntos.
Central Hidráulica con motor Honda de 13 Hp. con arranque Eléctrico, bomba Sauer Danfoss a engranajes, depósito de aceite de 50 litros, filtro de succión magnético lavable y filtro de retorno por malla de papel intercambiable, comando manual Sauer Danfoss de 3 cuerpos ubicado en el cuello.
Ejes reforzados con rodillos gemelos, frenos de 8” con campana balanceada, sistema Q Plus que mejora el frenado, válvulas de doble circuito de alta respuesta.
22 llantas 8.25” x 22.5”.
Capacidad de carga 75 tt. (Técnica)
Colocación de 8 Cajas porta contenedores.

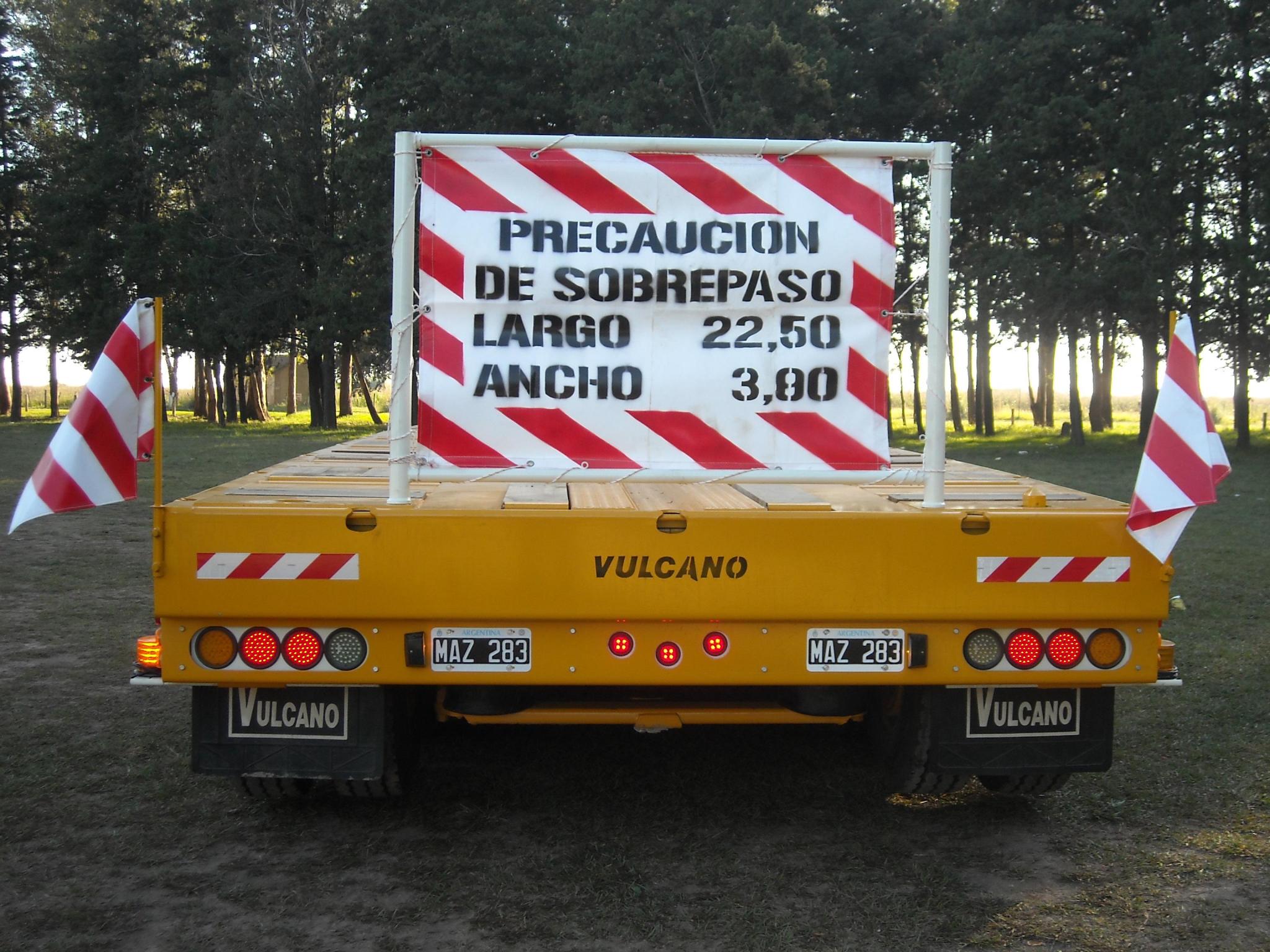

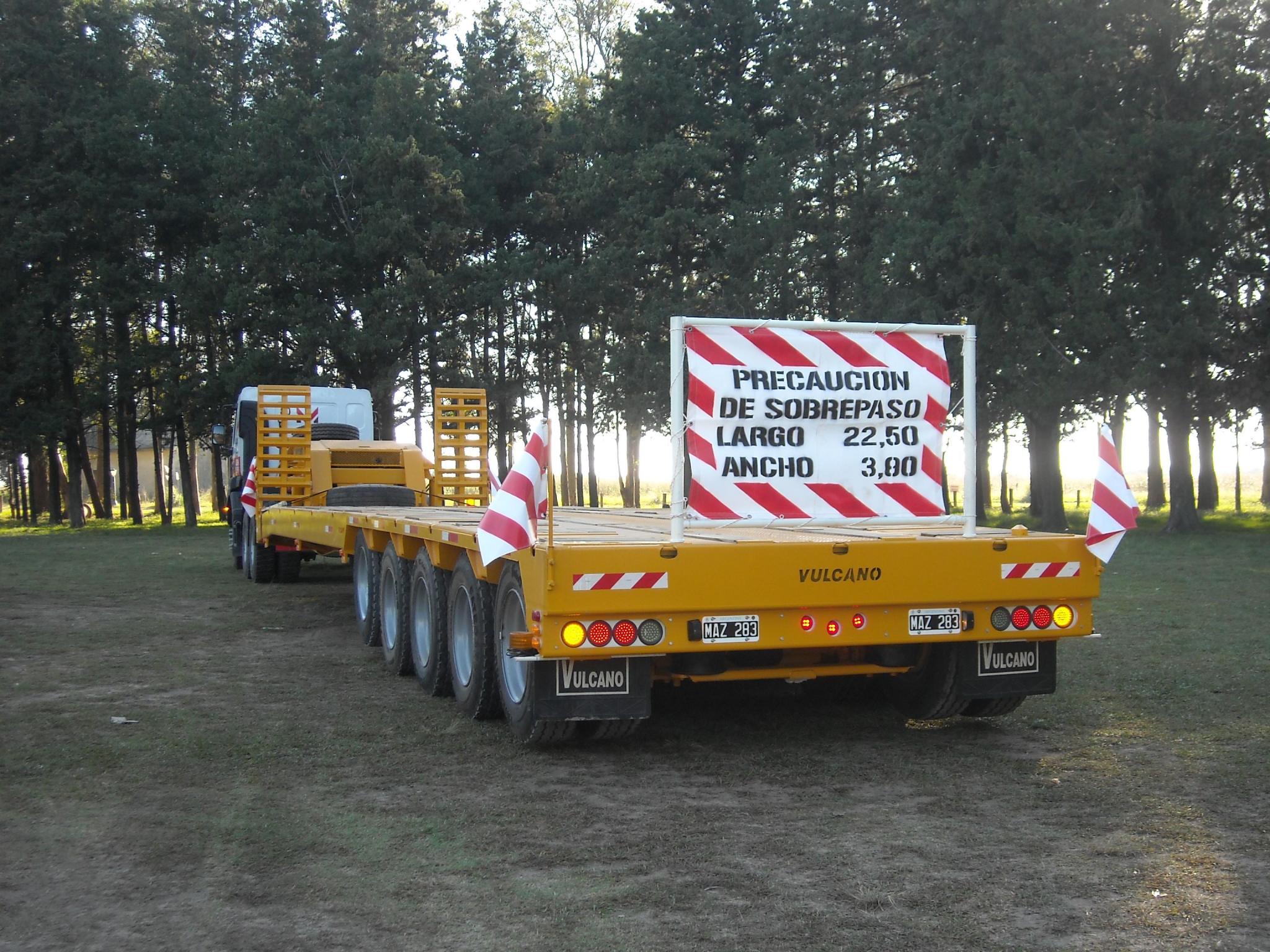

Paragolpes extensibles con luces traseras Led (Solo para el modelo que no tiene rampa trasera. Si se coloca rampa trasera se montan las luces sobre la misma o bien en un paragolpe fijo (a elección del cliente)
Accesorios incluidos:
Cajón de herramientas
1 llantas de auxilio
Argollas de amarre
Llave de ruedas
Garantía : 12 meses corridos a partir de la fecha de entrega.
Especificaciones tecnicas sujetas a cambios sin previo aviso.
