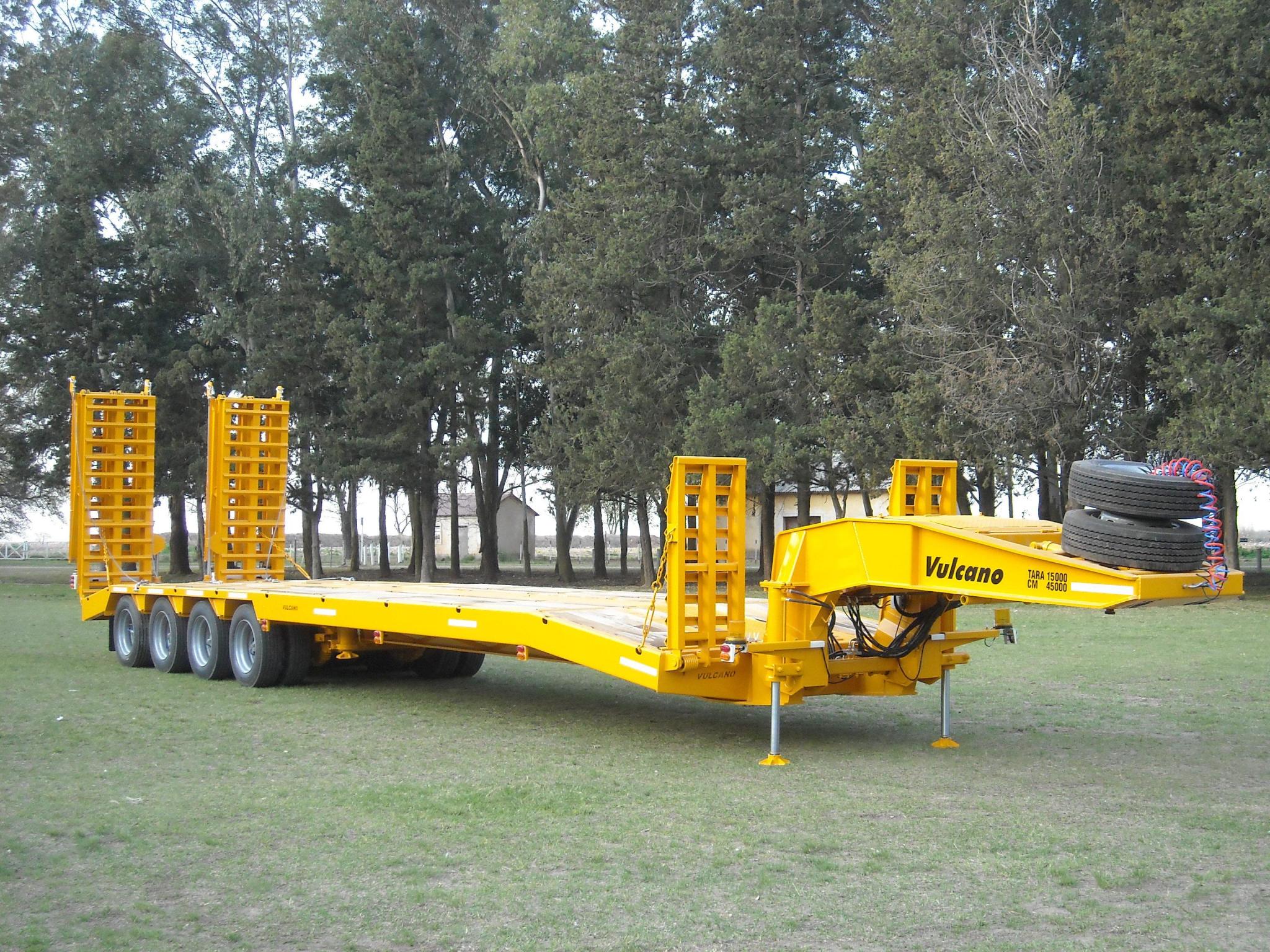

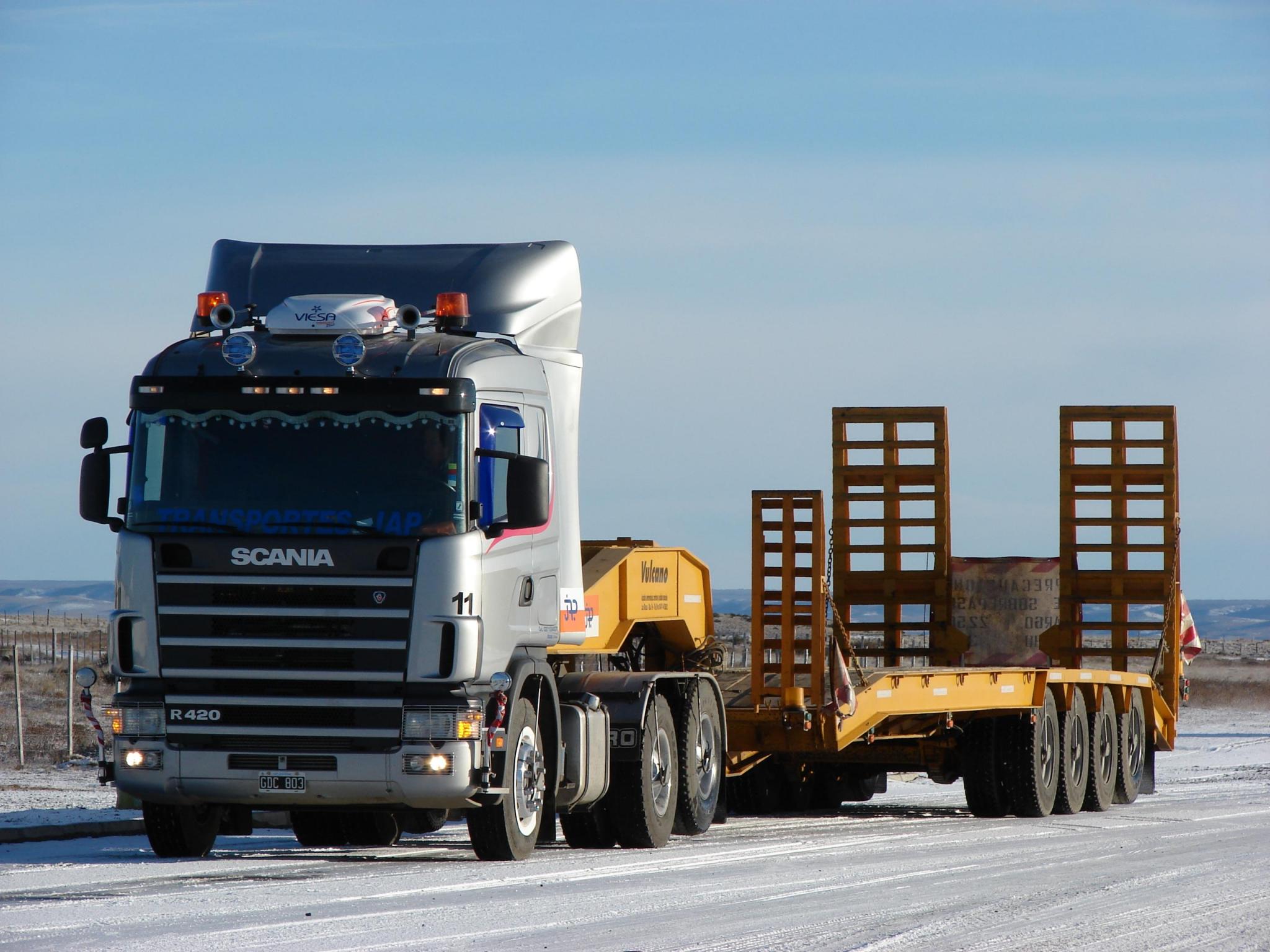

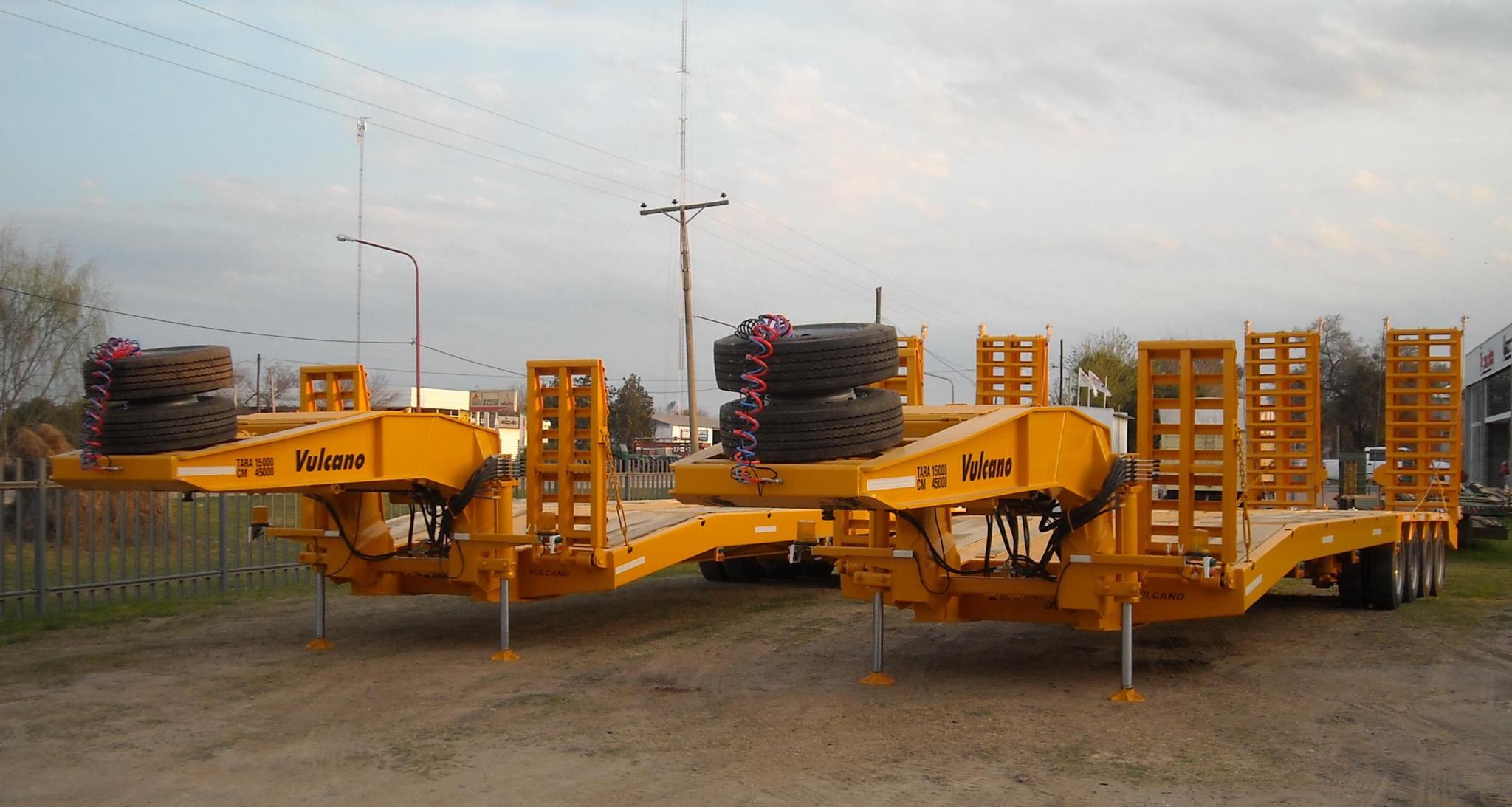

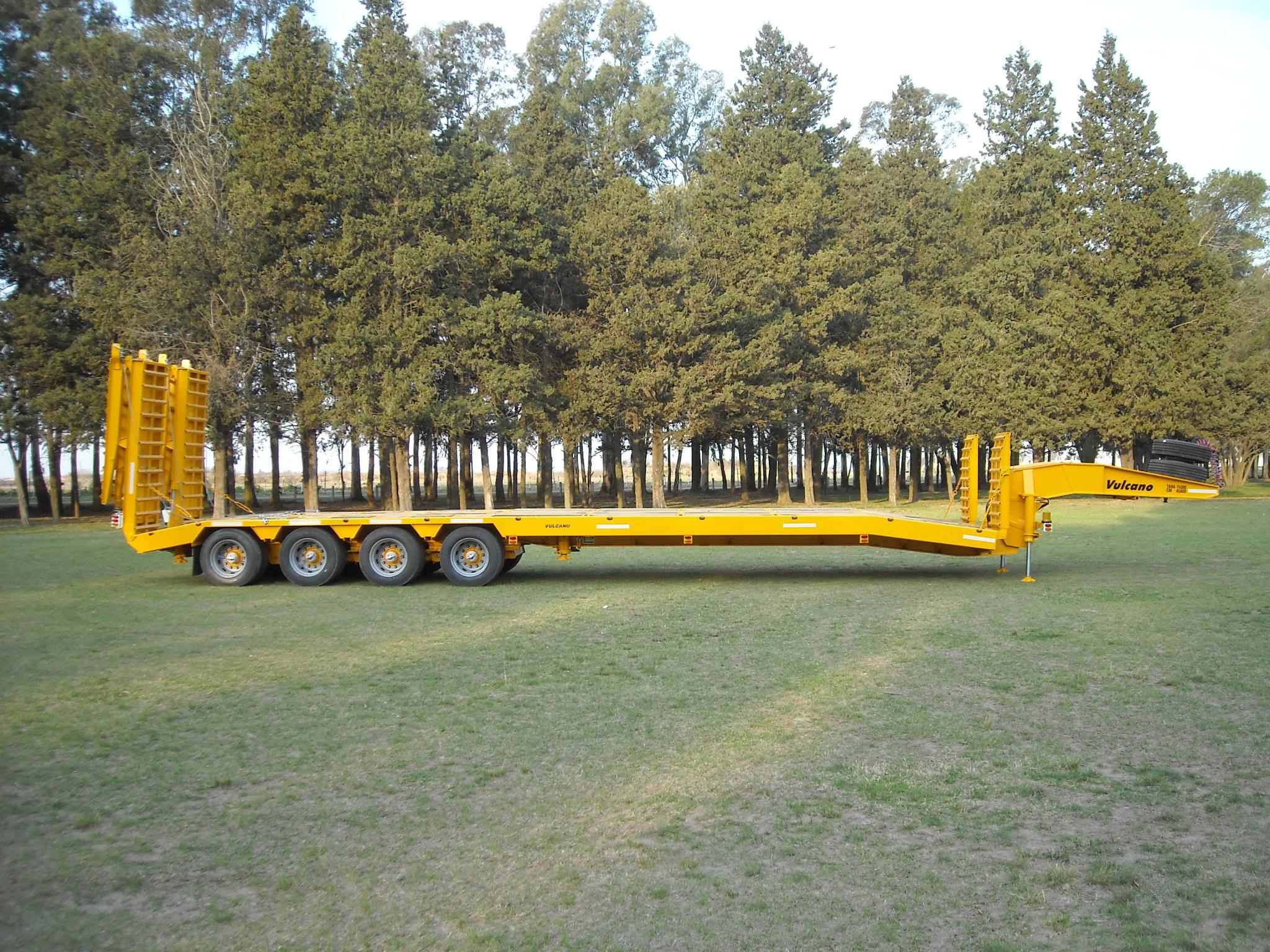

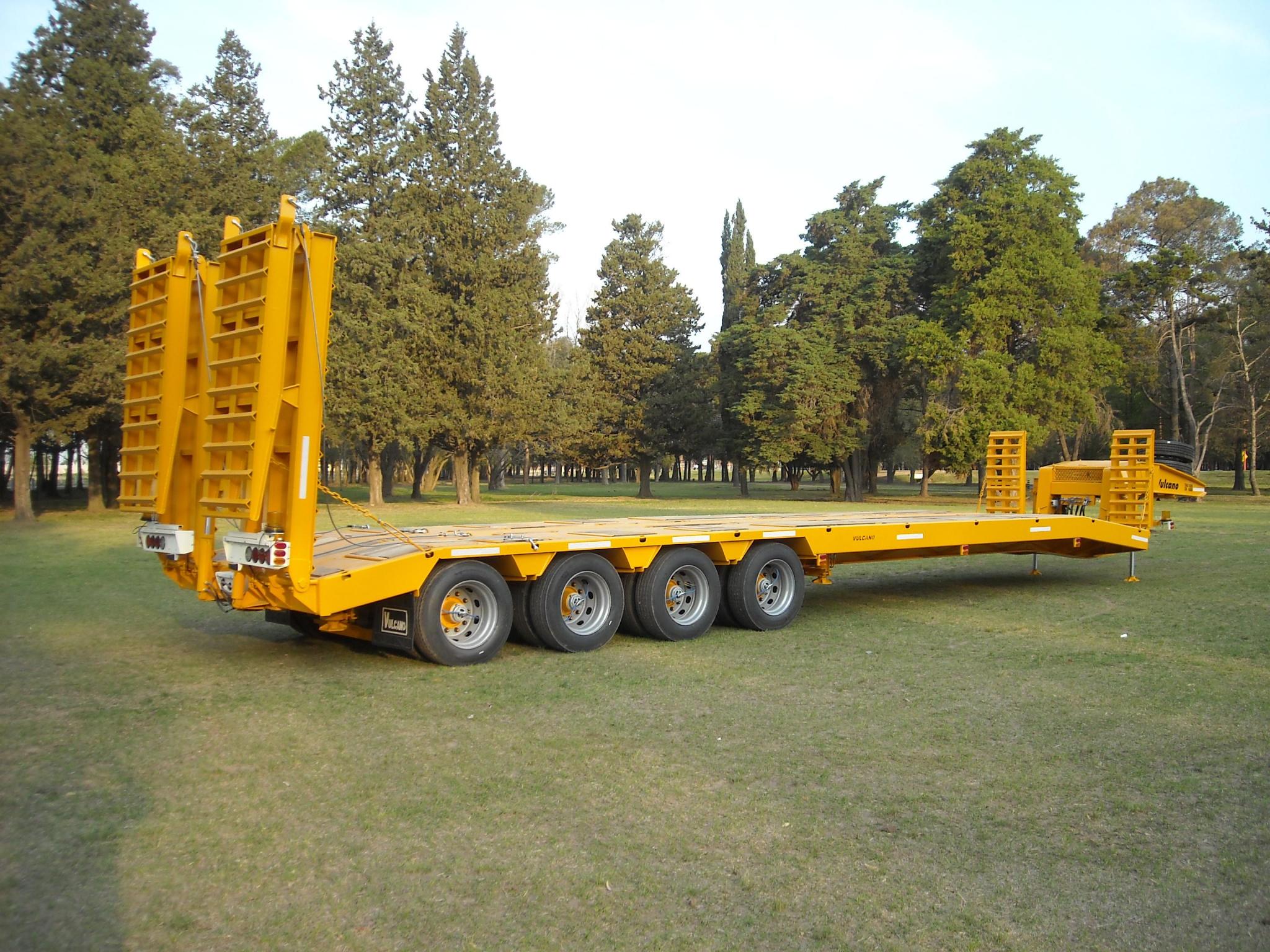

Carretón de 4 ejes, diseñado para la carga de todo tipo de maquinaria vial o equipos especiales de servicio pesado.
Dimensiones versión piso plano:
Largo total del carretón : 17.985 mm.

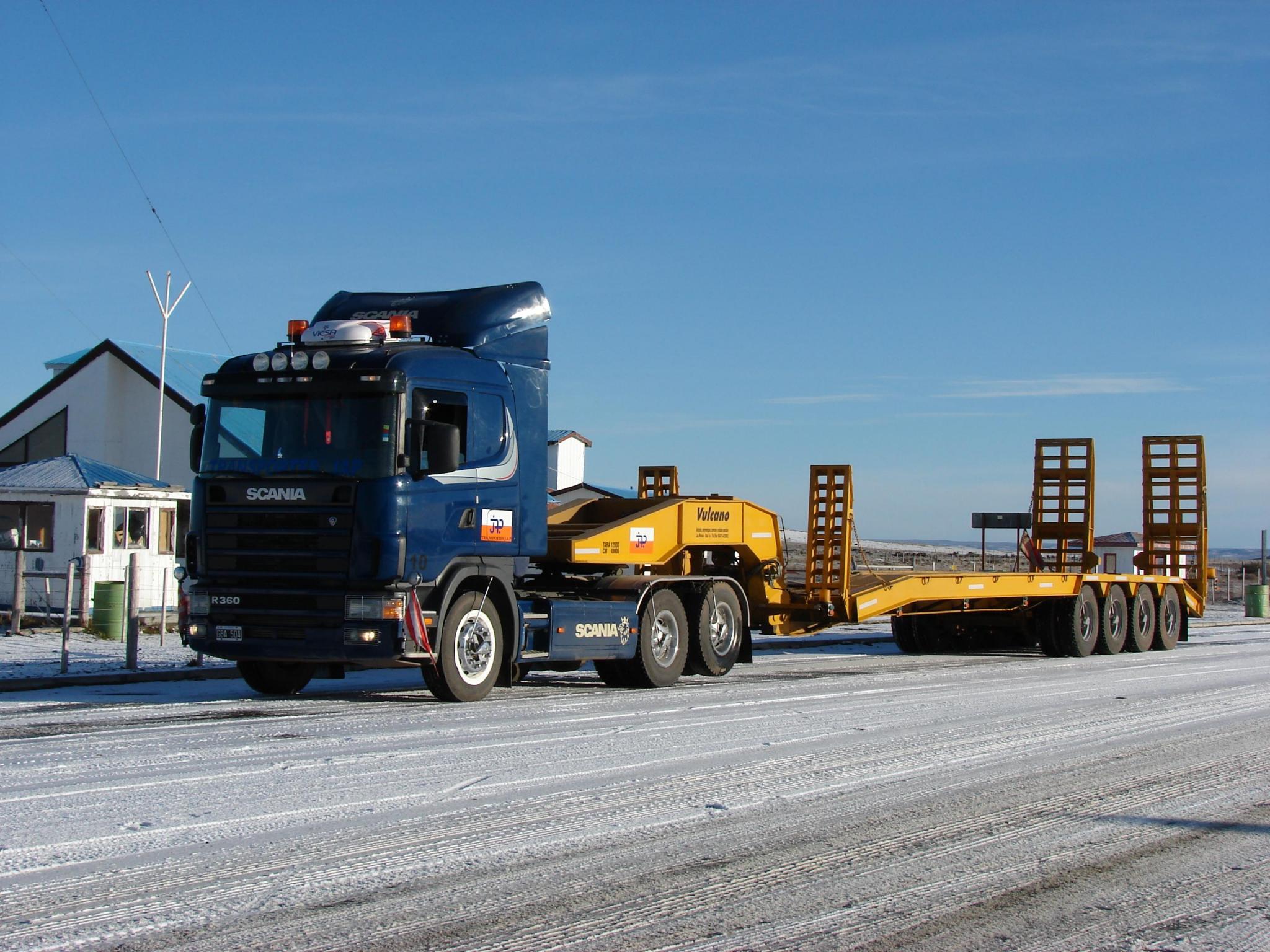

Largo total enganchado con camión : 22.185 mm.
Ancho total: 3.000 mm.(*)
Plataforma de carga: 13.430 mm.
Altura de plataforma de carga: 1.050mm. (**)
(*) Opcional ancho 3.200 mm.
(**) Esta altura es para rodado 255/70 x 22.5”
Viga construida en forma de doble “T” con chapa de 3/8” y platabandas de alta resistencia de ¾” x 220 mm. con refuerzos en las zonas de mayor solicitación, cuello y culata del carretón (en el cambio de sección de la viga central a las viga sobre los ejes se encajona la viga par obtener mayor resistencia) . Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.
Culata construida en Culata plegada de 3/8” de 300 mm. entubado con chapa plegada de 5/16” con las orejas embutidas y soldadas en la chapa y en las culata, esta orejas de rampa permiten desmontar la rampa, desatornillando las 6 grampas que se están en el croquis adjunto.

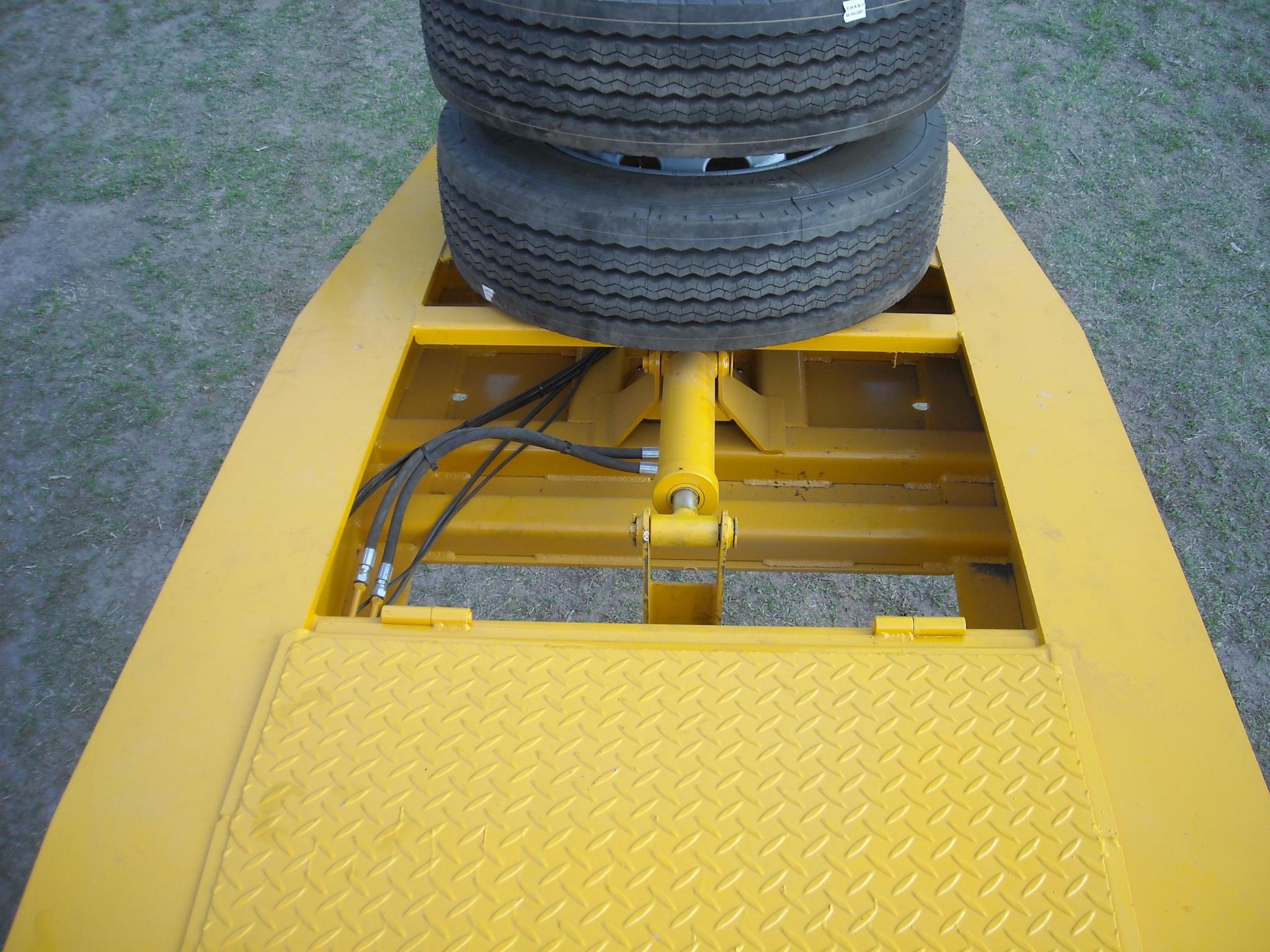

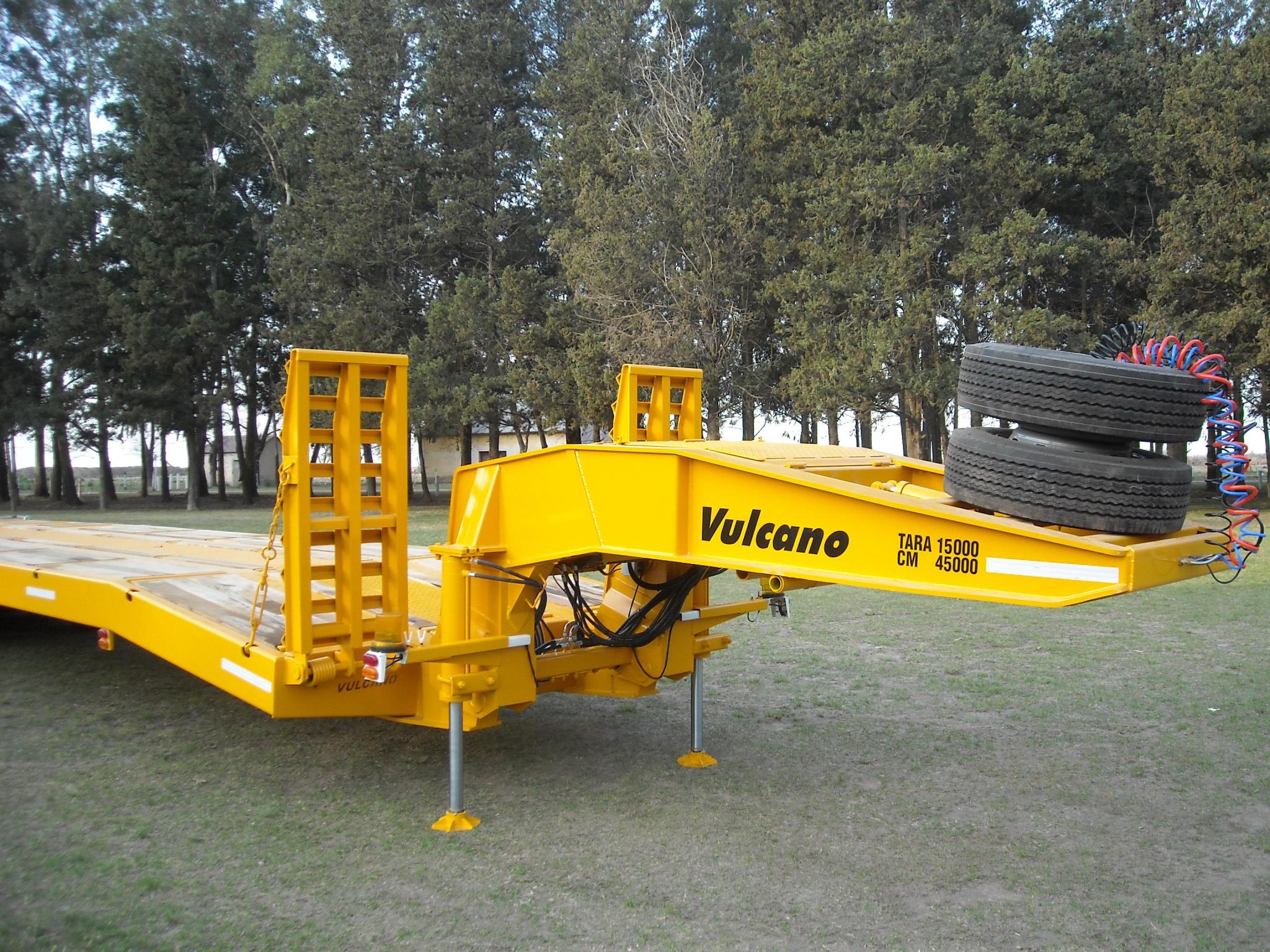

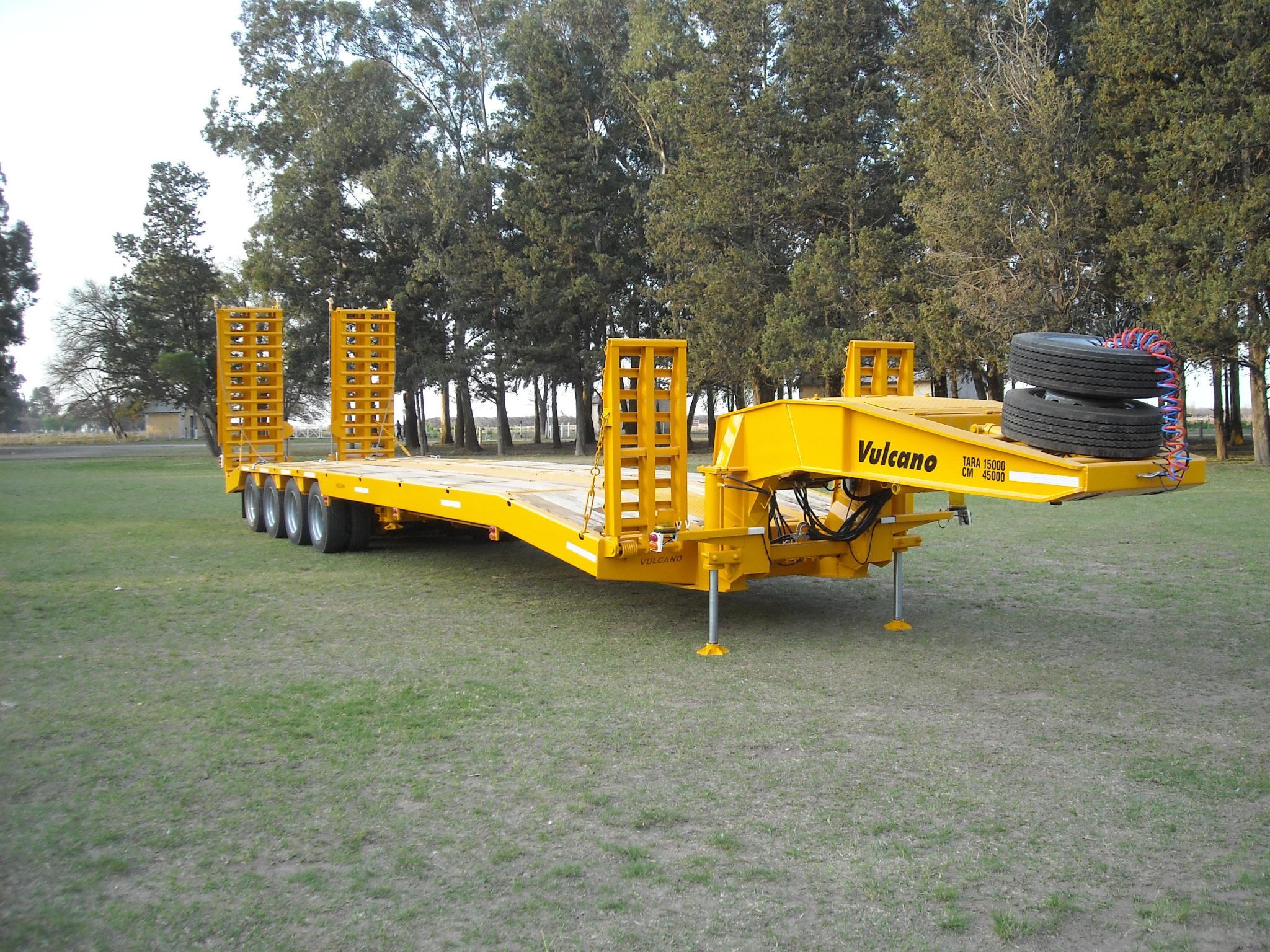

Cuello desmontable para camión balancín, con dos cilindros hidráulicos de 5” y 650 mm. de carrera que sirven como pies de apoyo, un cilindro hidráulico doble para el accionamiento de los pernos de traba y un cilindro de estabilización de cuello en el momento del desenganche.
Faldón lateral en chapa Plegada de 5/16” en forma de “ C “ con puntales y cruceros que forman un anillo, esto permite cargar de costado y reforzar la estructura general del carretón.

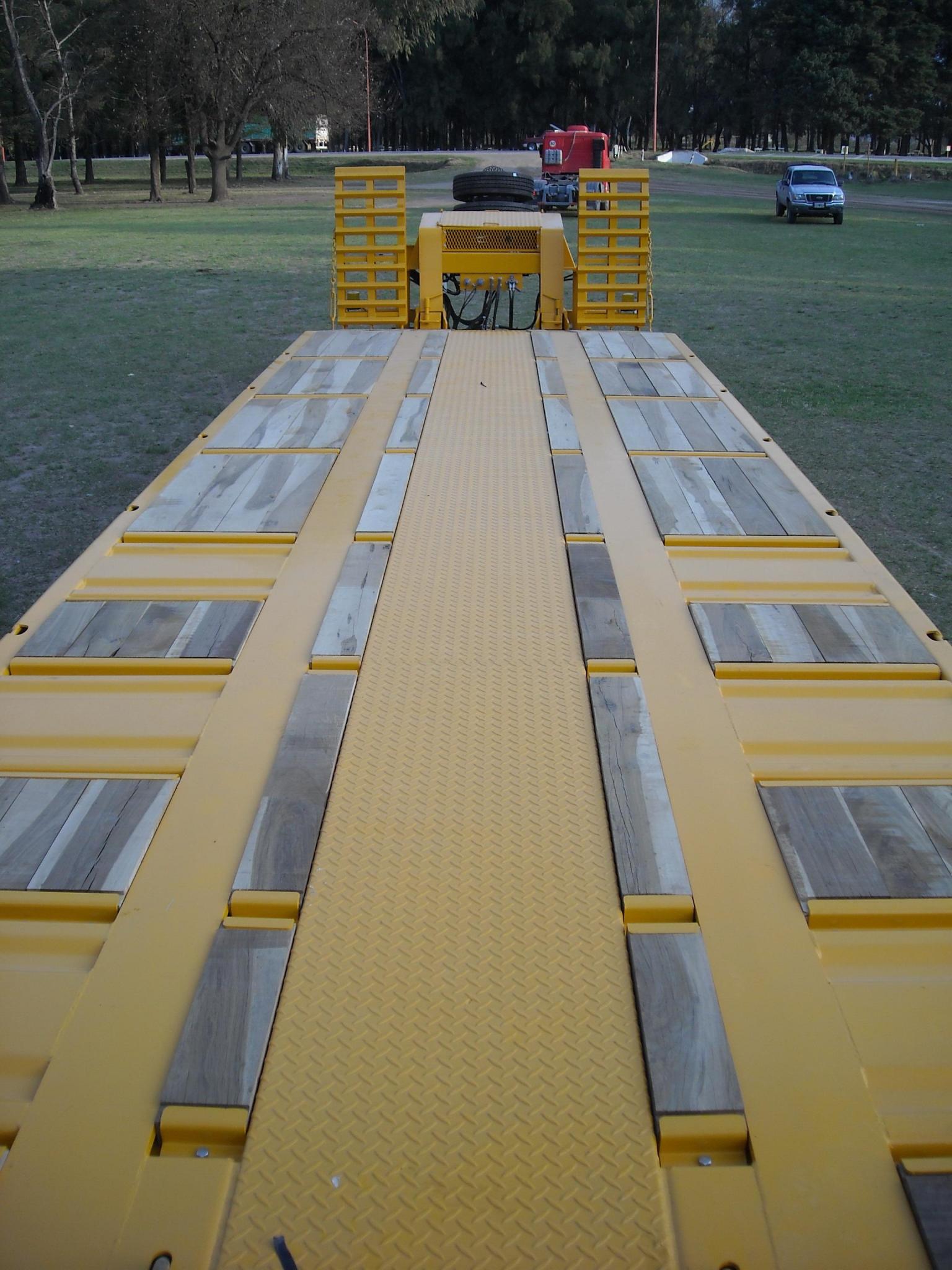

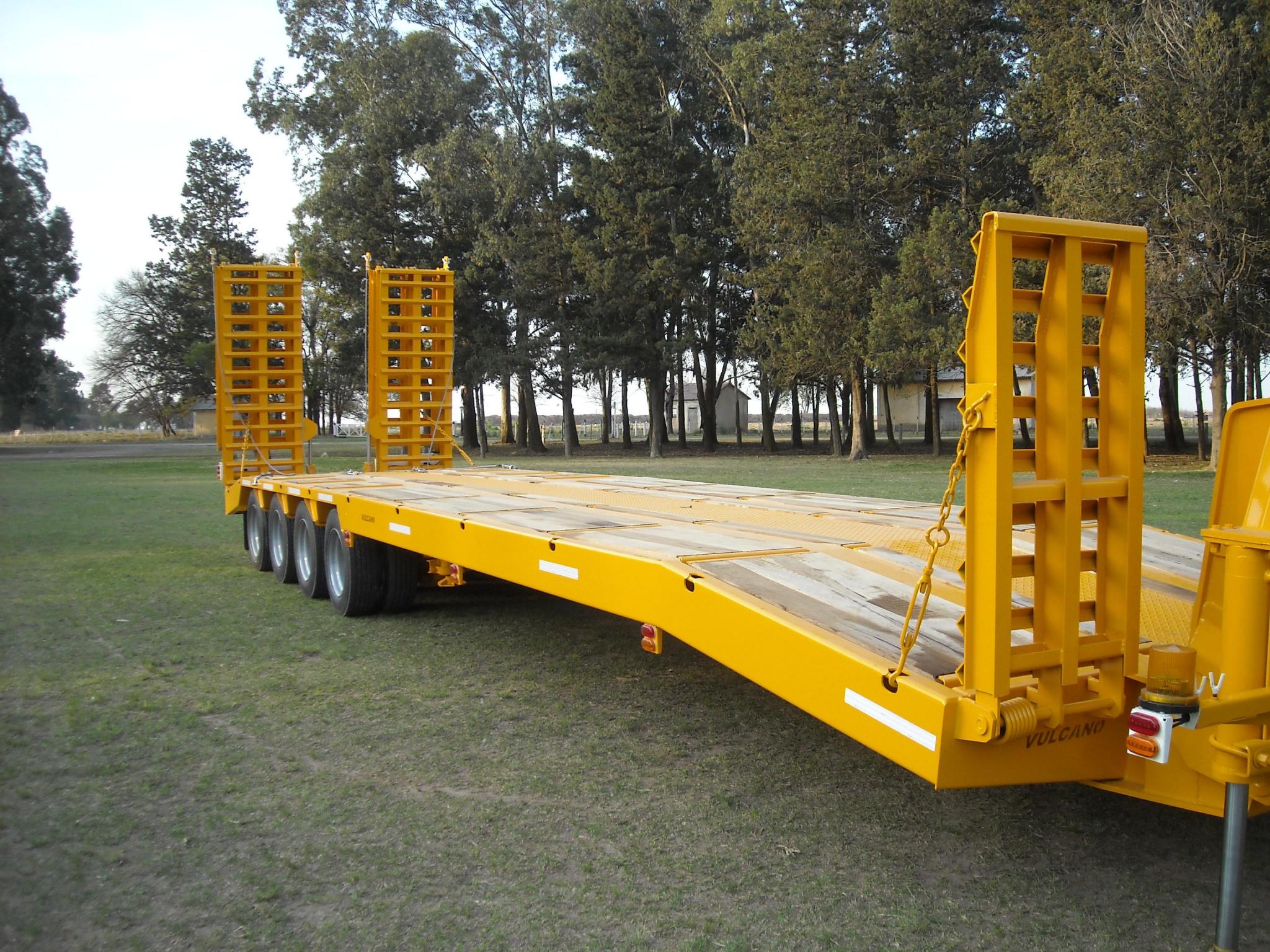

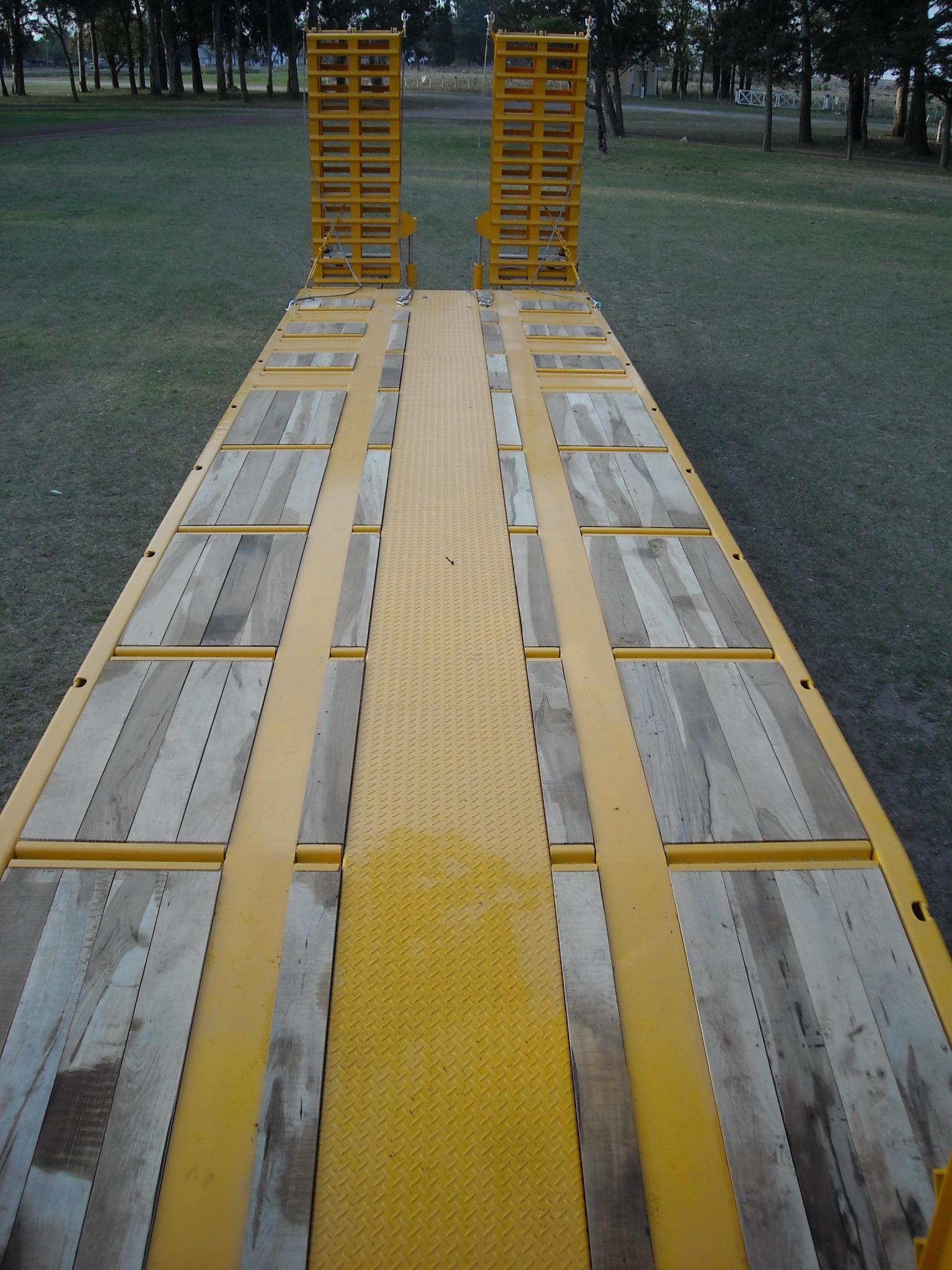

Piso en madera dura de 2 ½” con guías de apoyo y abulonamiento sobre las teleras en chapa de ¼”. La estructura del piso sobre las ruedas en chapa plegada de 5/16” con un ángulo exterior de 4” x 4” en ½”, y terminaciones entre las ruedas que trabajan como puntales.

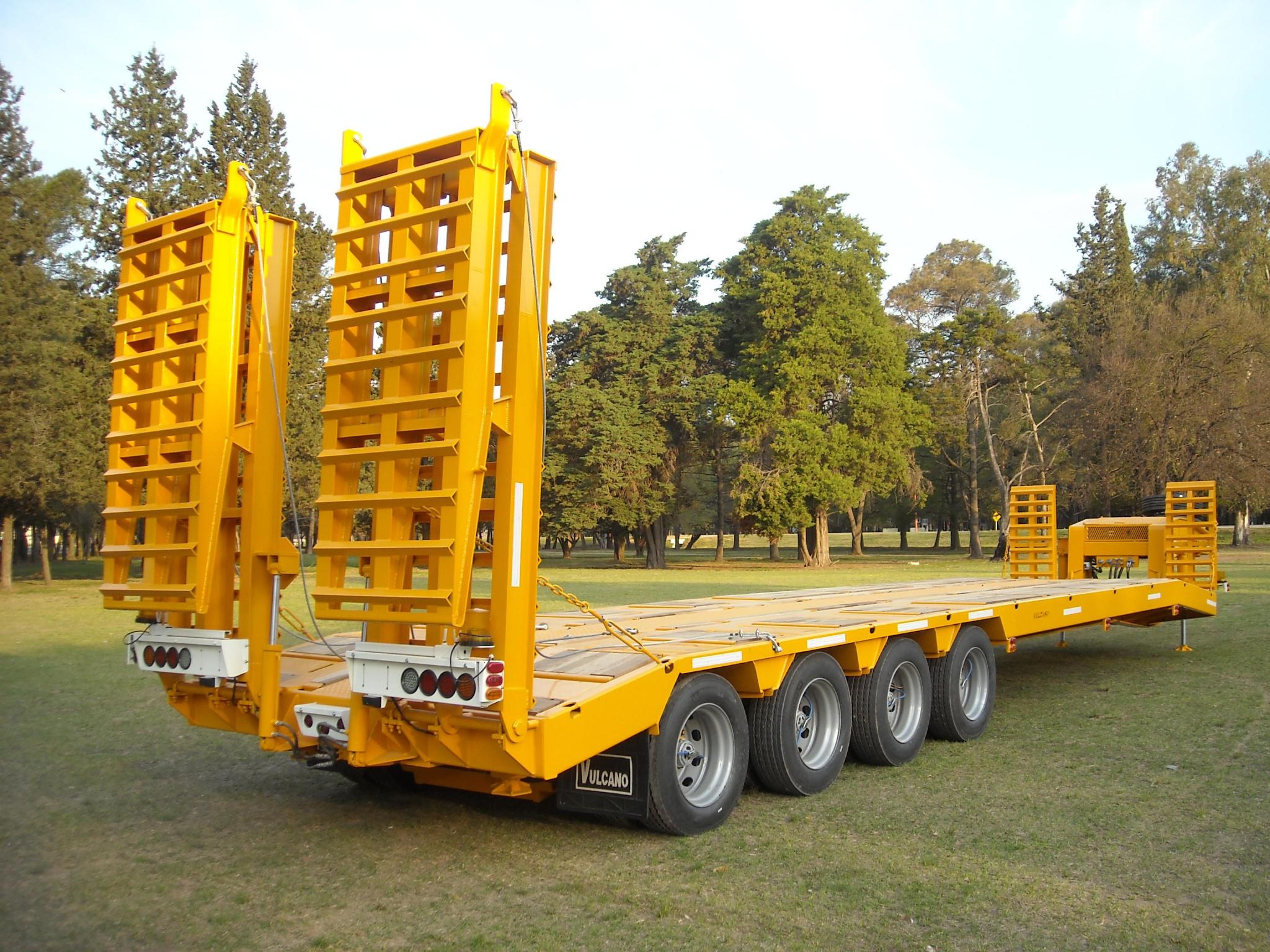

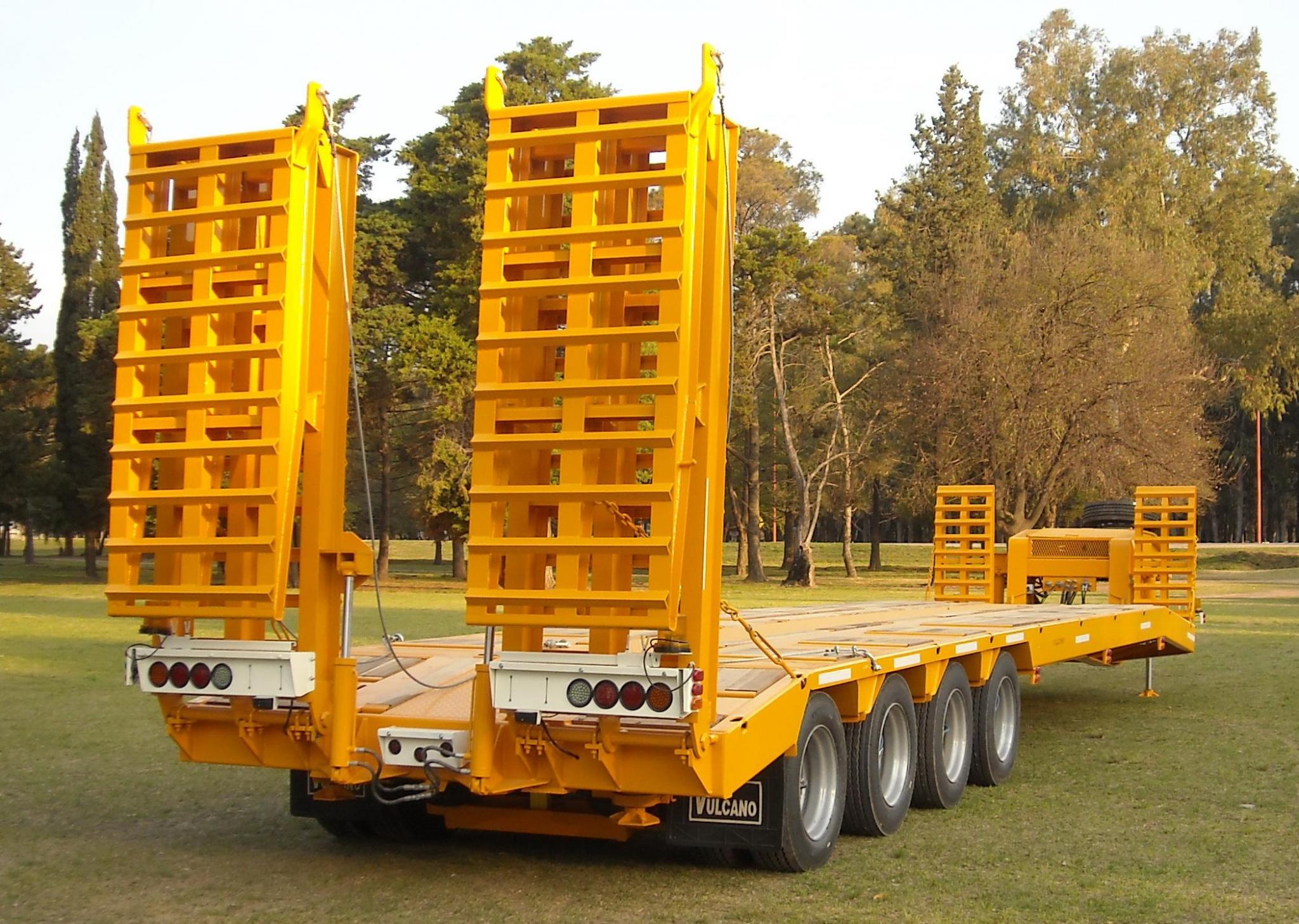

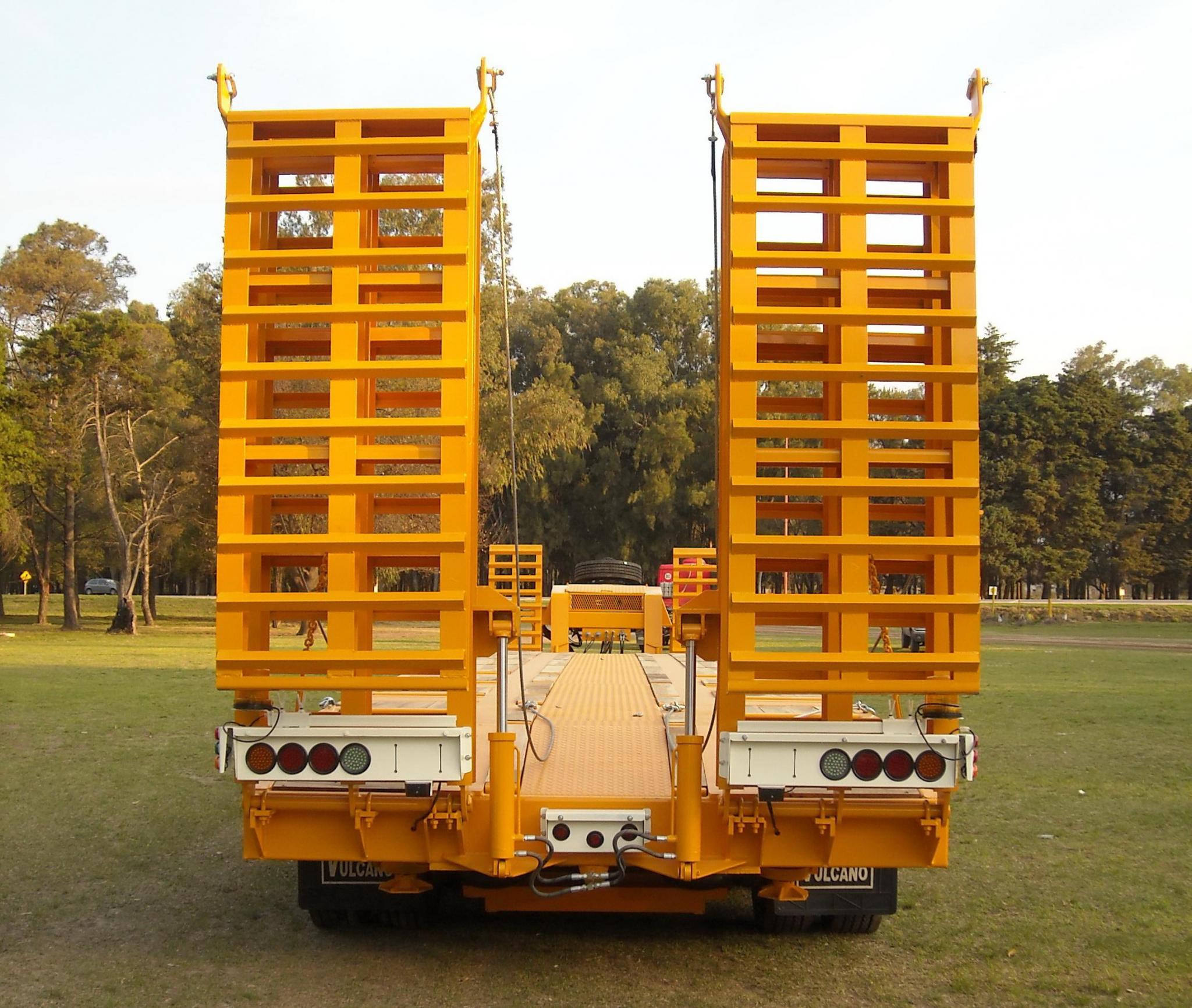

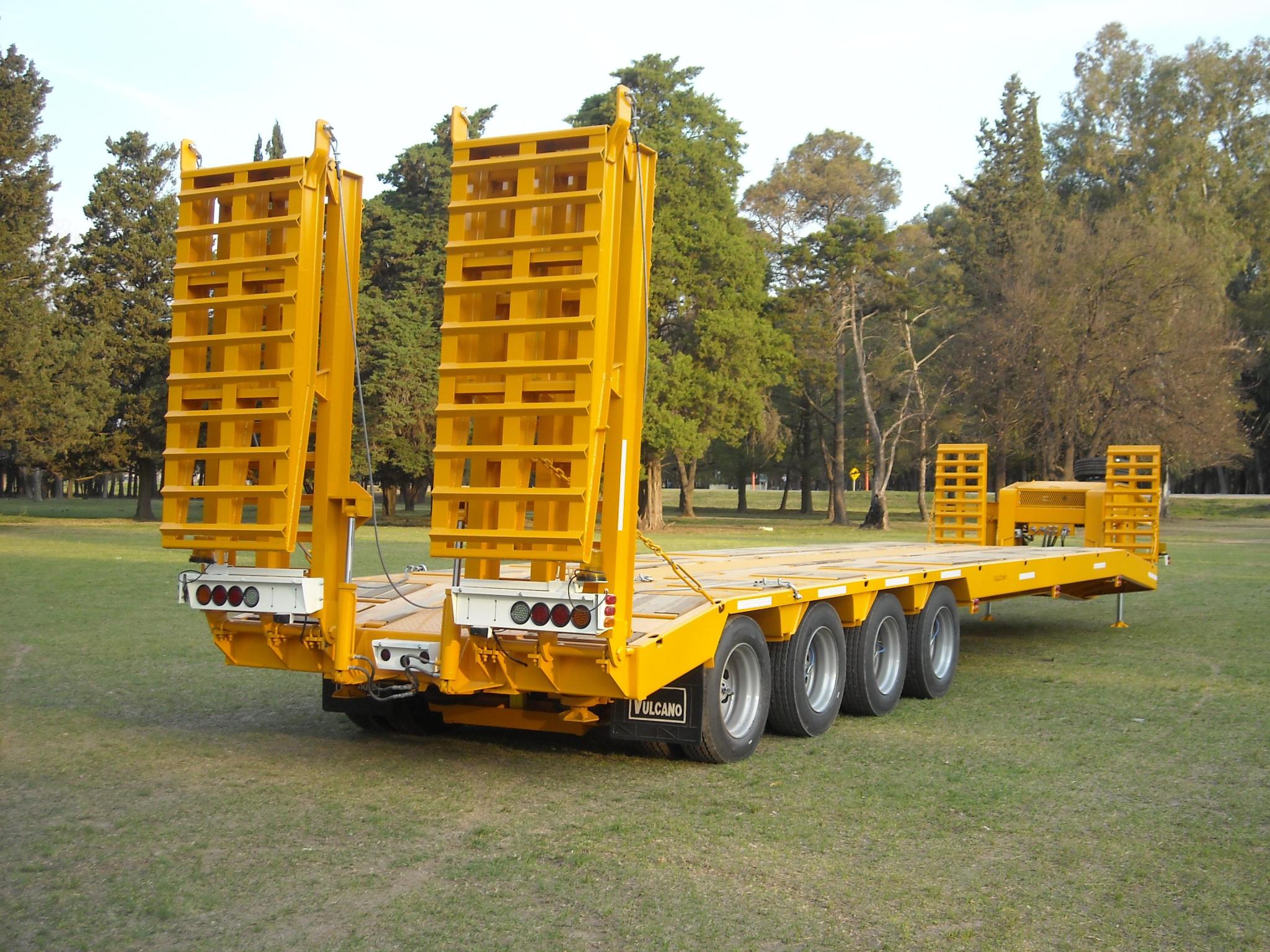

Rampas traseras tipo libro formadas por 6 vigas en perfil W 200, ángulos de 2” x 2” x 1/4” para el correcto agarre de las máquinas con orugas sin provocar roturas, para el funcionamiento de las rampas de instalan dos cilindro de 3 1/2” x 375 mm. que la acciona mediante un comando manual.
Rampas delanteras en perfil IPN 140 con resortes de torsión para la carga por el cuello.
Ejes tubulares (Marca Boero) con pared de 7/8” reforzados con rodillos gemelos 518445, taza acrílica para la verificación del nivel de aceite. Conjunto maza / campana balanceadas, con cinta de freno de 8” accionadas por pulmones 24/30 de bloqueo y válvula Haldex de cuatro canales y circuito de emergencia, conexiones de bronce y línea de aire en tubos de poliamida.

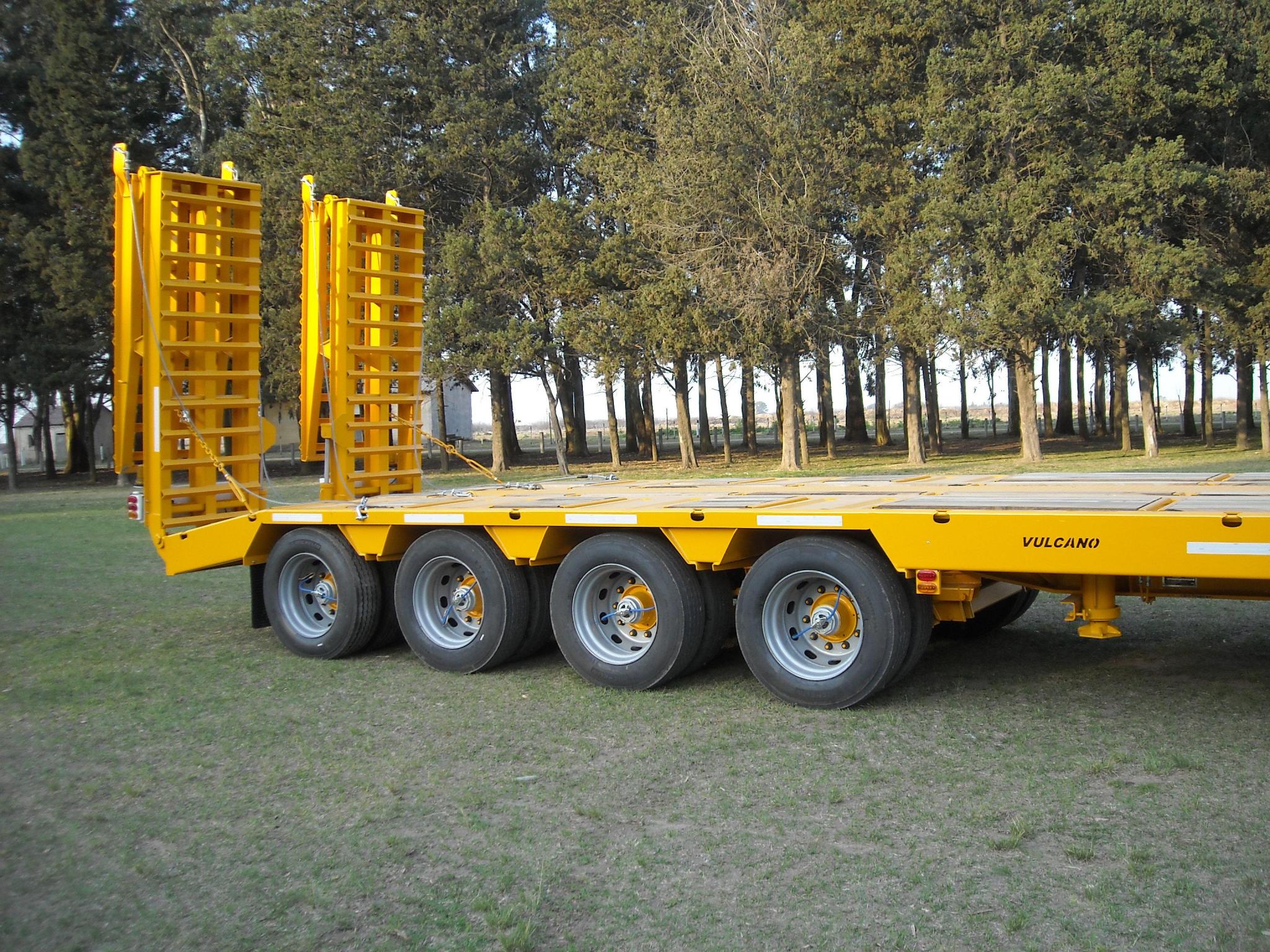

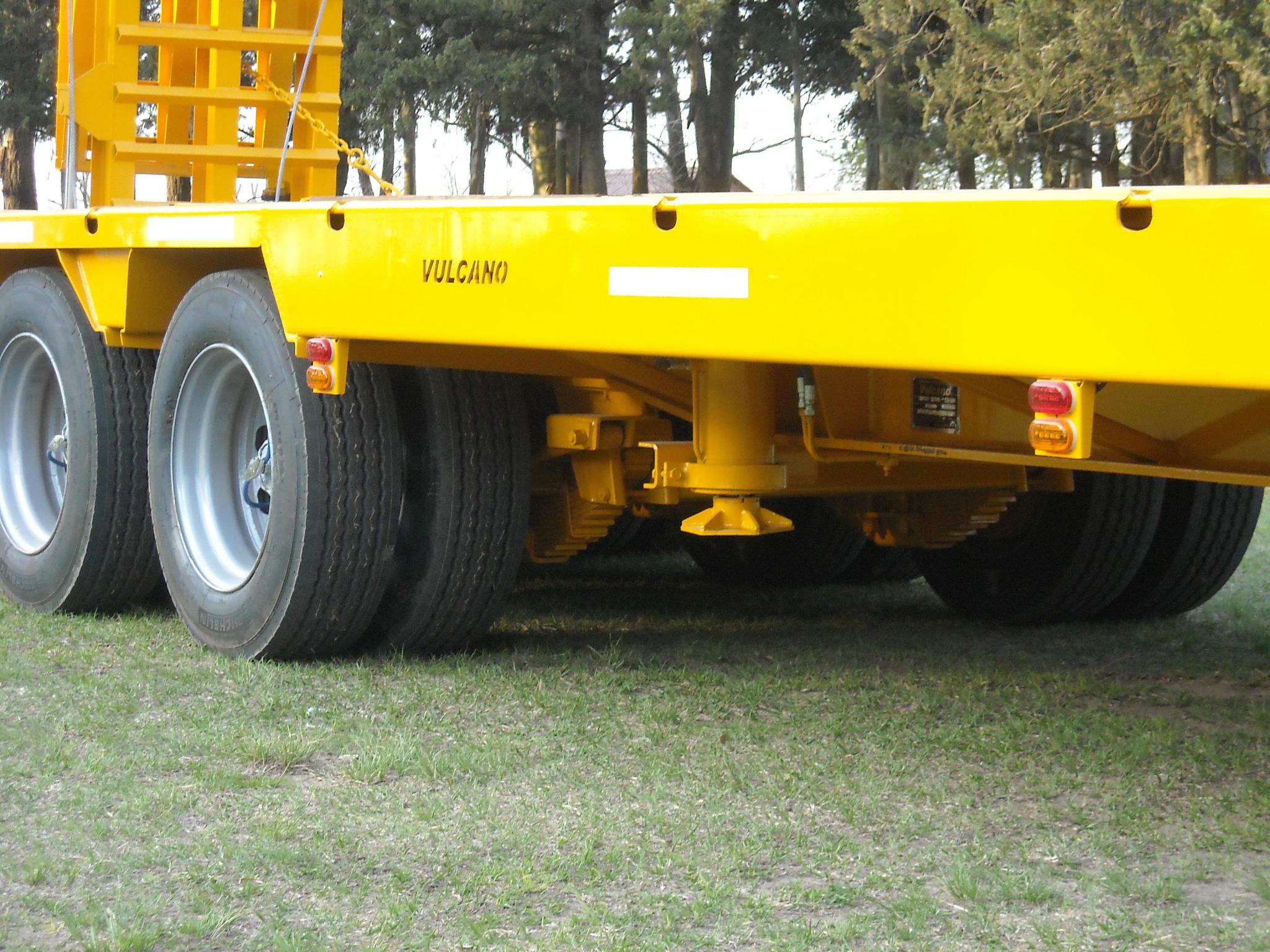

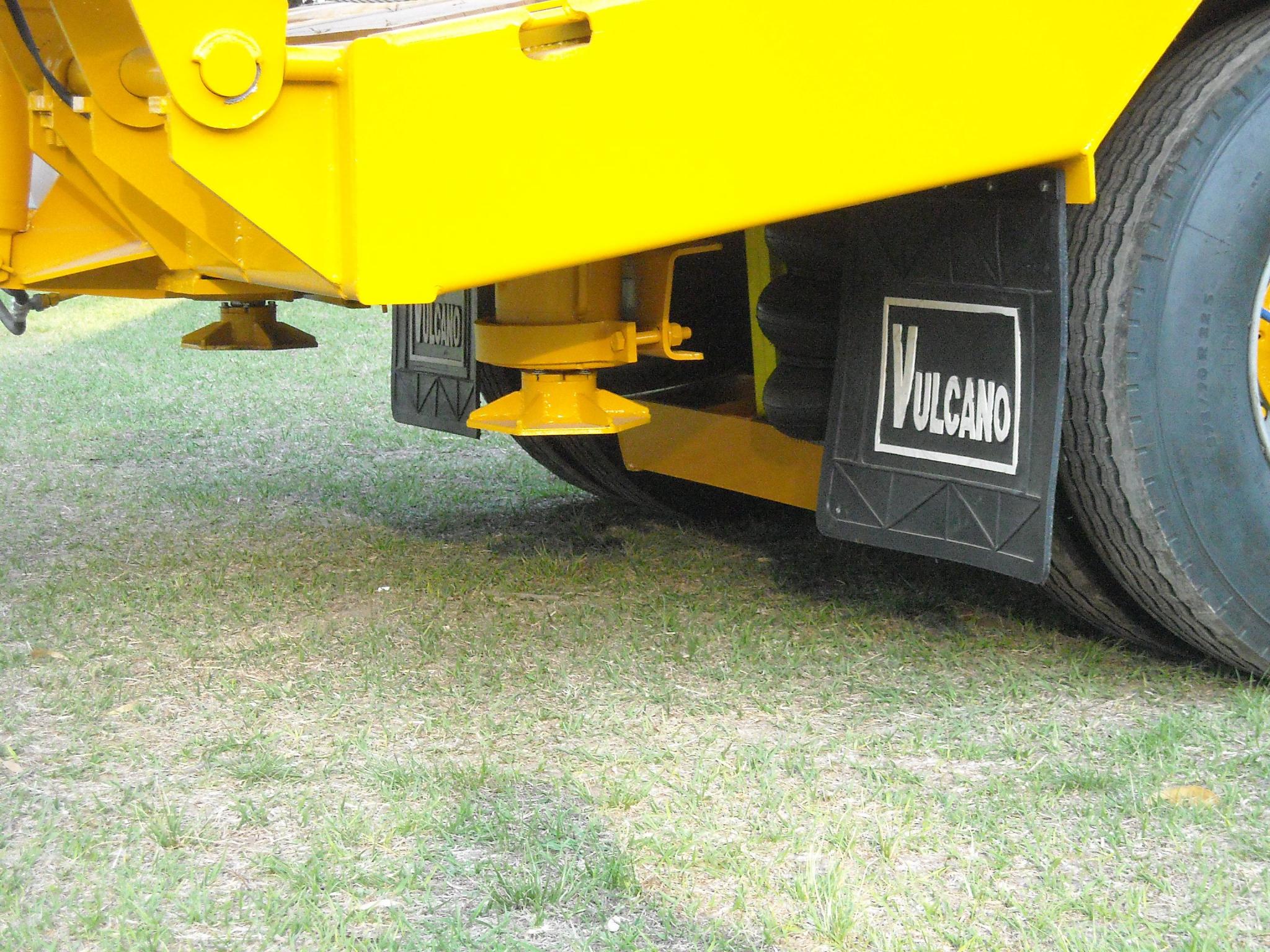

Suspensión por medio de elásticos de 90 x 11 x 12.7 mm. en los DOS ejes centrales con los tensores de sujeción colocados en el lateral para evitar roturas por golpes en la parte inferior, y las grampas que toma al eje por sobre el nivel del elástico para evitar choque contra las piedras o huellas y suspensión neumática con levante (Boero) en el primero y cuarto eje. La suspensión neumática esta integrada a la estructura del carretón por medio de una manota doble que sirve de apoyo del elástico y como amarre del bazo de la suspensión.
Argollas de amarre en los laterales.
Balizas electronicas destellantes Led, bi voltaje 12-24 voltios.
Luces de circulación LED electrónicas Bi-voltage marca Baiml, componente homologado (no poseen mantenimiento, son estancas, bajo consumo, mayor poder lumínico 4 a 1 comparado con focos comunes). Ramal principal con cable de 7 x 1,5 mm2 con terminales. Ficha delantera triler de 7 puntos.
17 llantas 7,5” x 22.5” para cubiertas 255/70 22.5” sin cámara.-
Esquema de Pintado: Fofatizado y desengrase químicamente con aplicación por hidro-lavadora Karchër, con agua caliente y proceso de enjuague y pasivado, luego se aplican dos capas de fondo sintético y luego dos capas de pintura llegando a un espesor en humedo de 180 micrones ( 110 micrones Seco ), para luego Hornear por 60 min. En cabina Horno a 60º C.

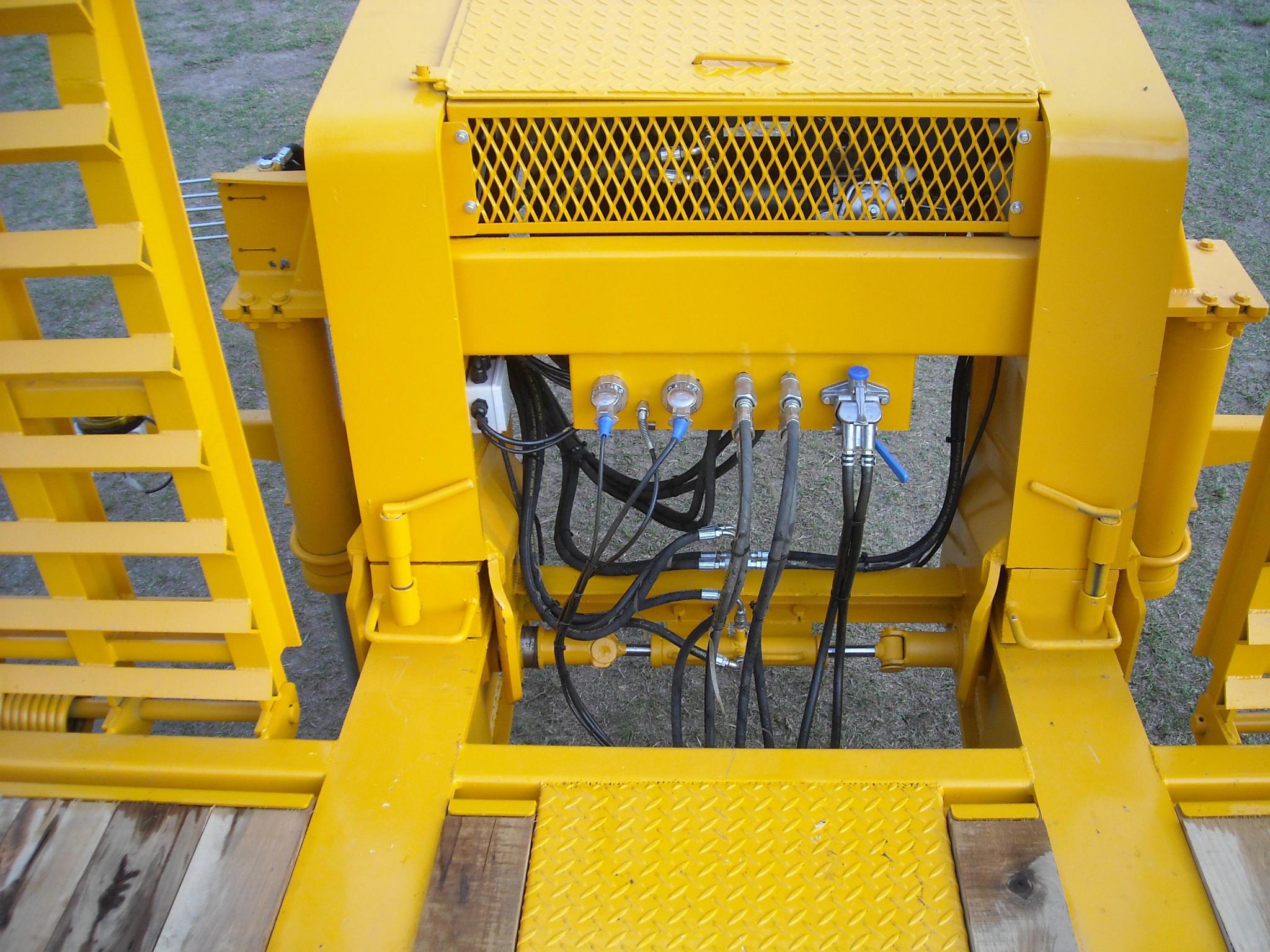

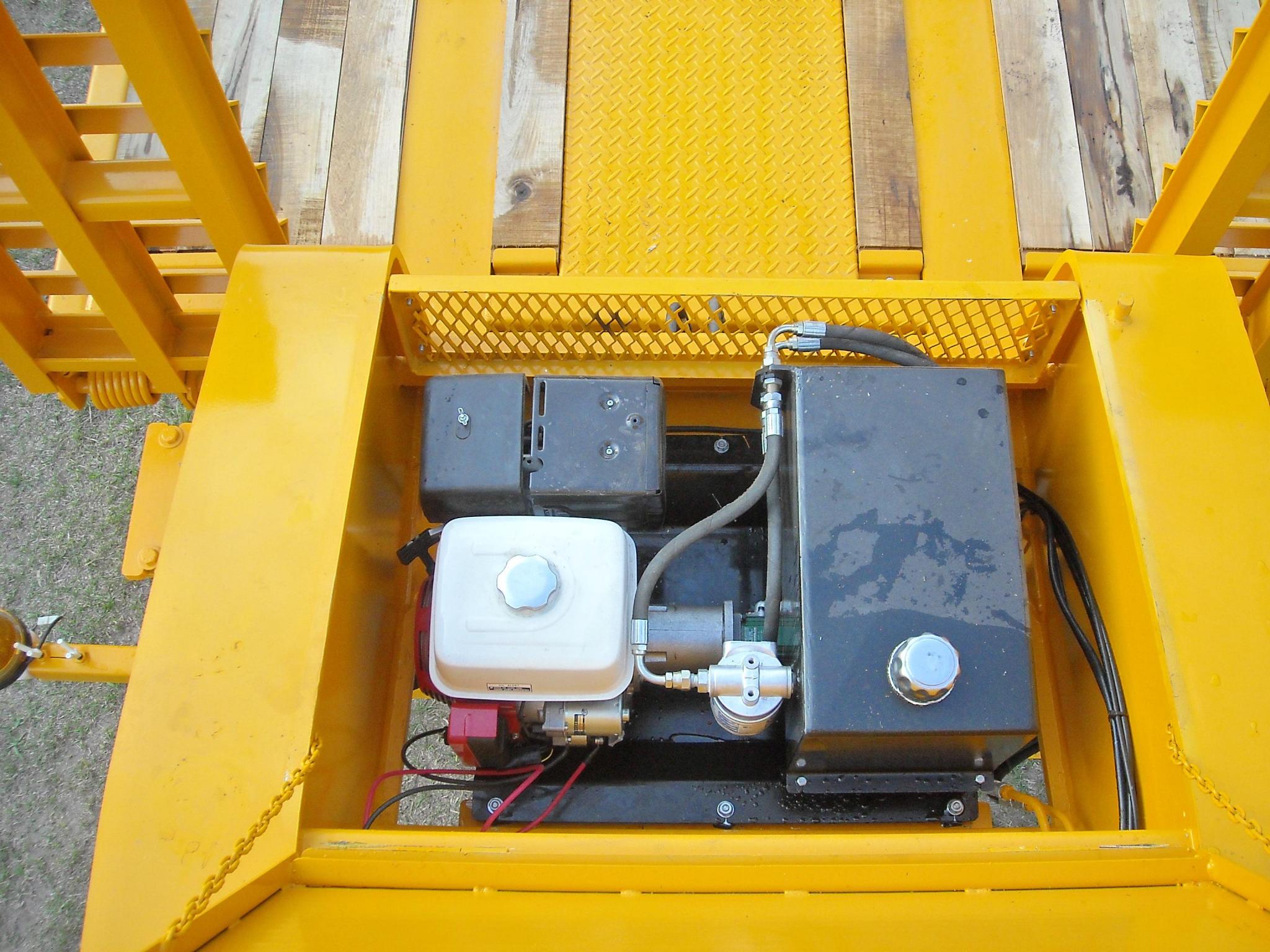

Sistema hidráulico por medio de motor Honda de 9 Hp. con arranque manual, deposito, filtros de succión y retorno, bomba hidráulica y accesorios montado sobre el cuello de carretón.
Capacidad de carga 65 Tn. técnicas
Garantía: 12 meses corridos a partir de la fecha de entrega.
Especificaciones tecnicas sujetas a cambio sin previo aviso.
