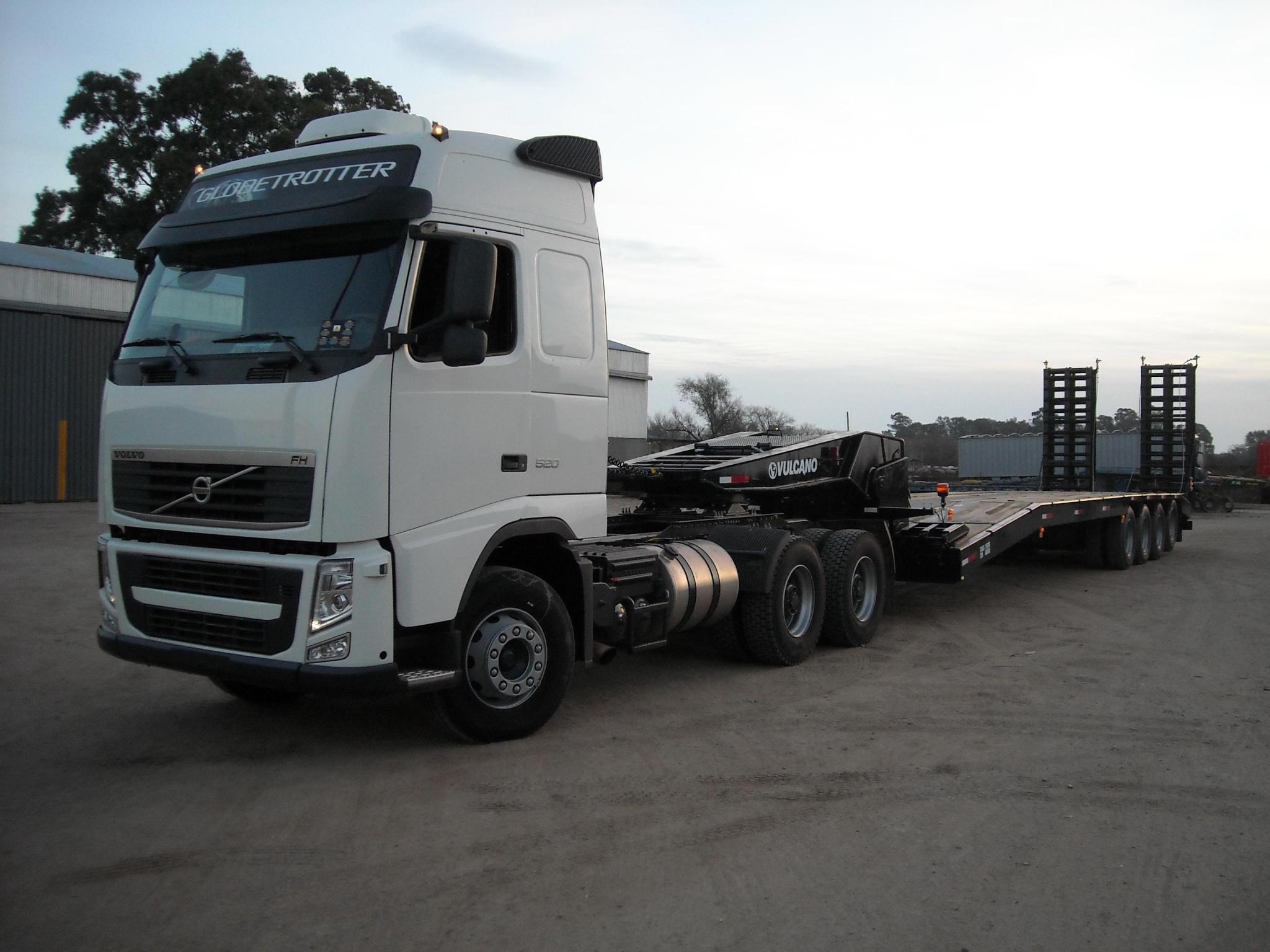

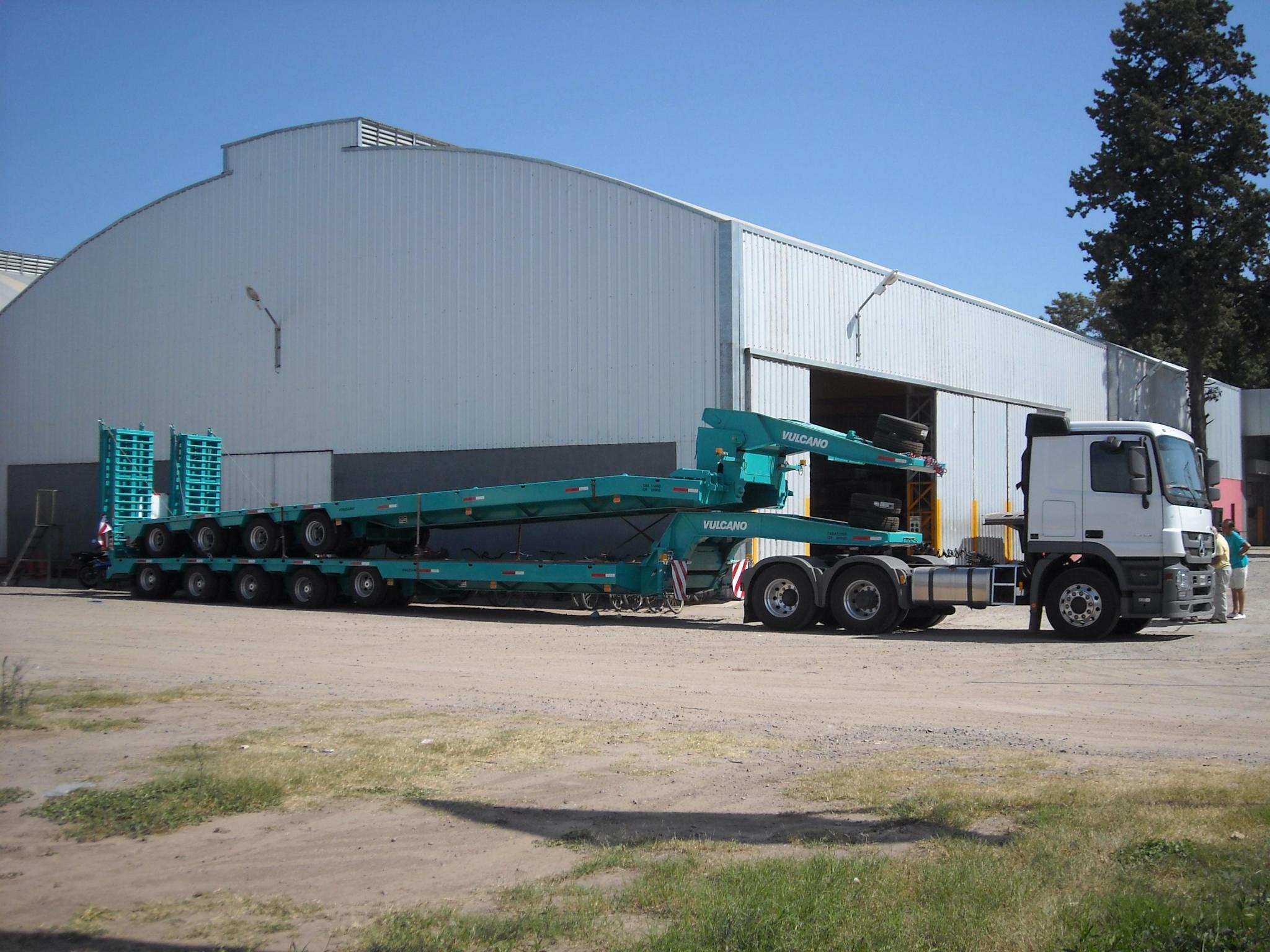

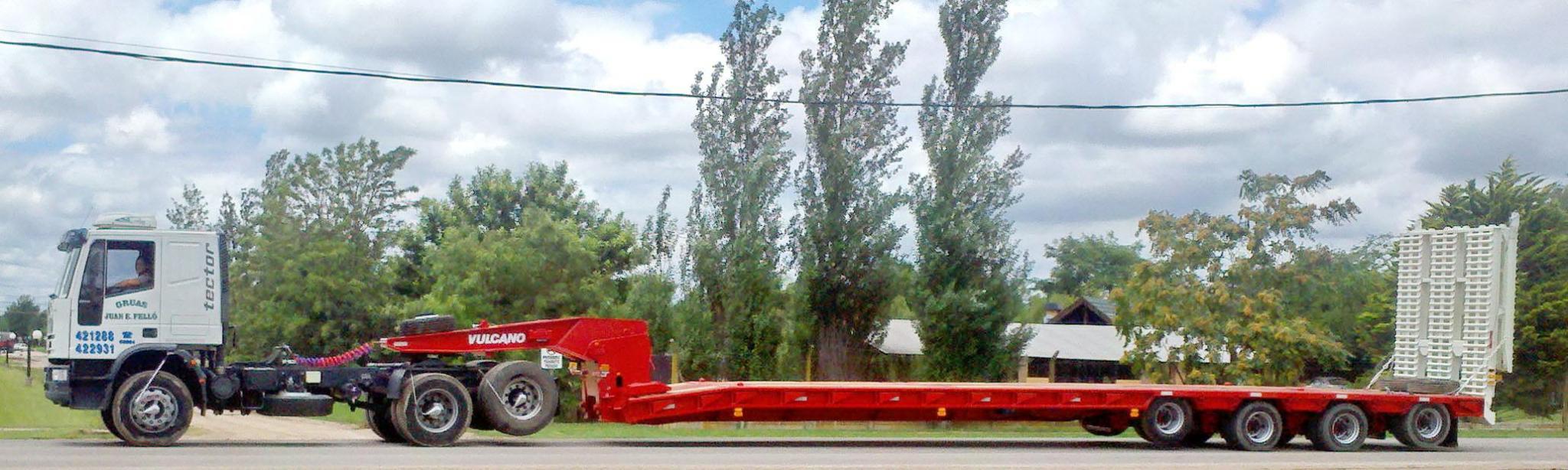

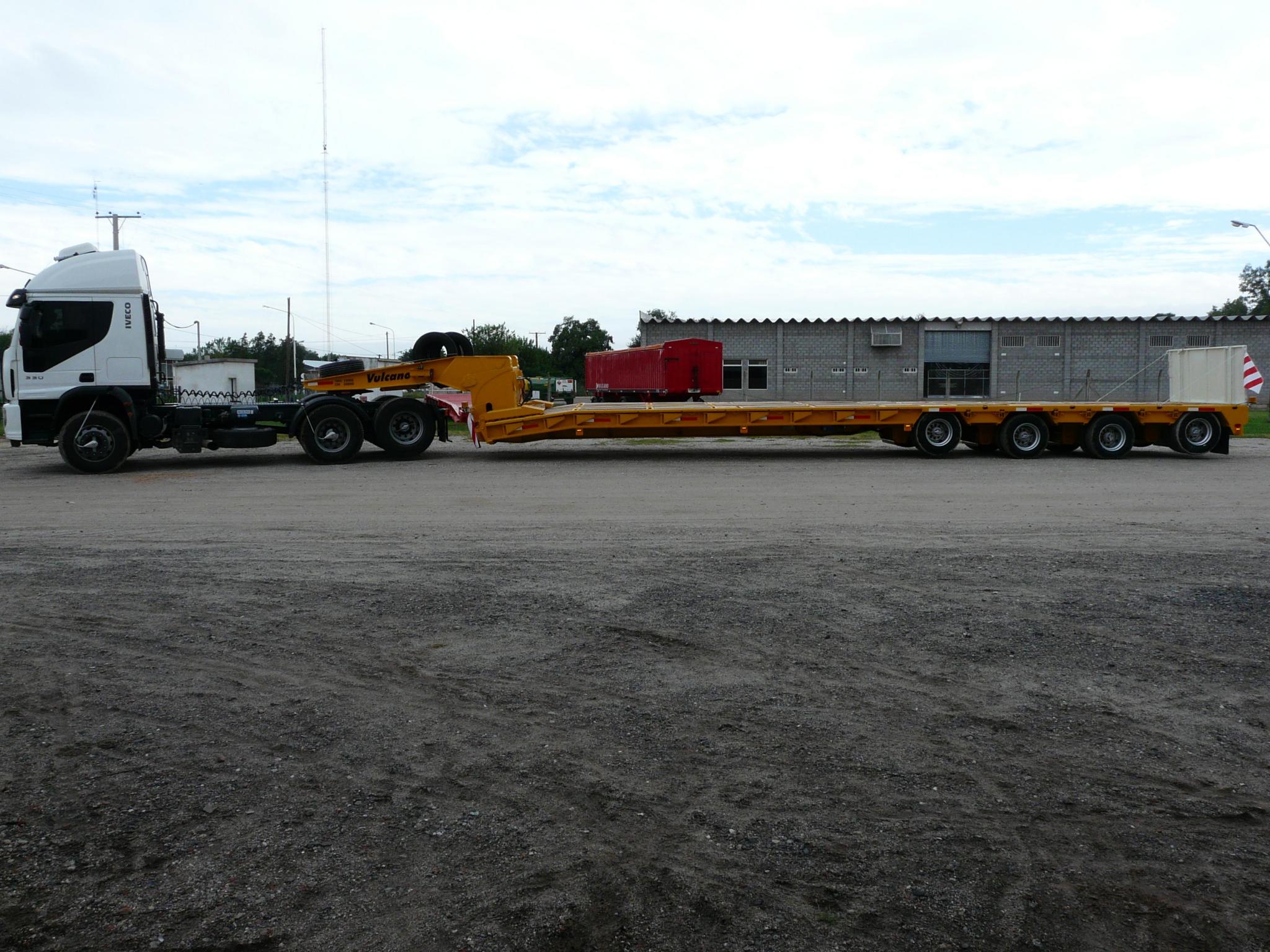

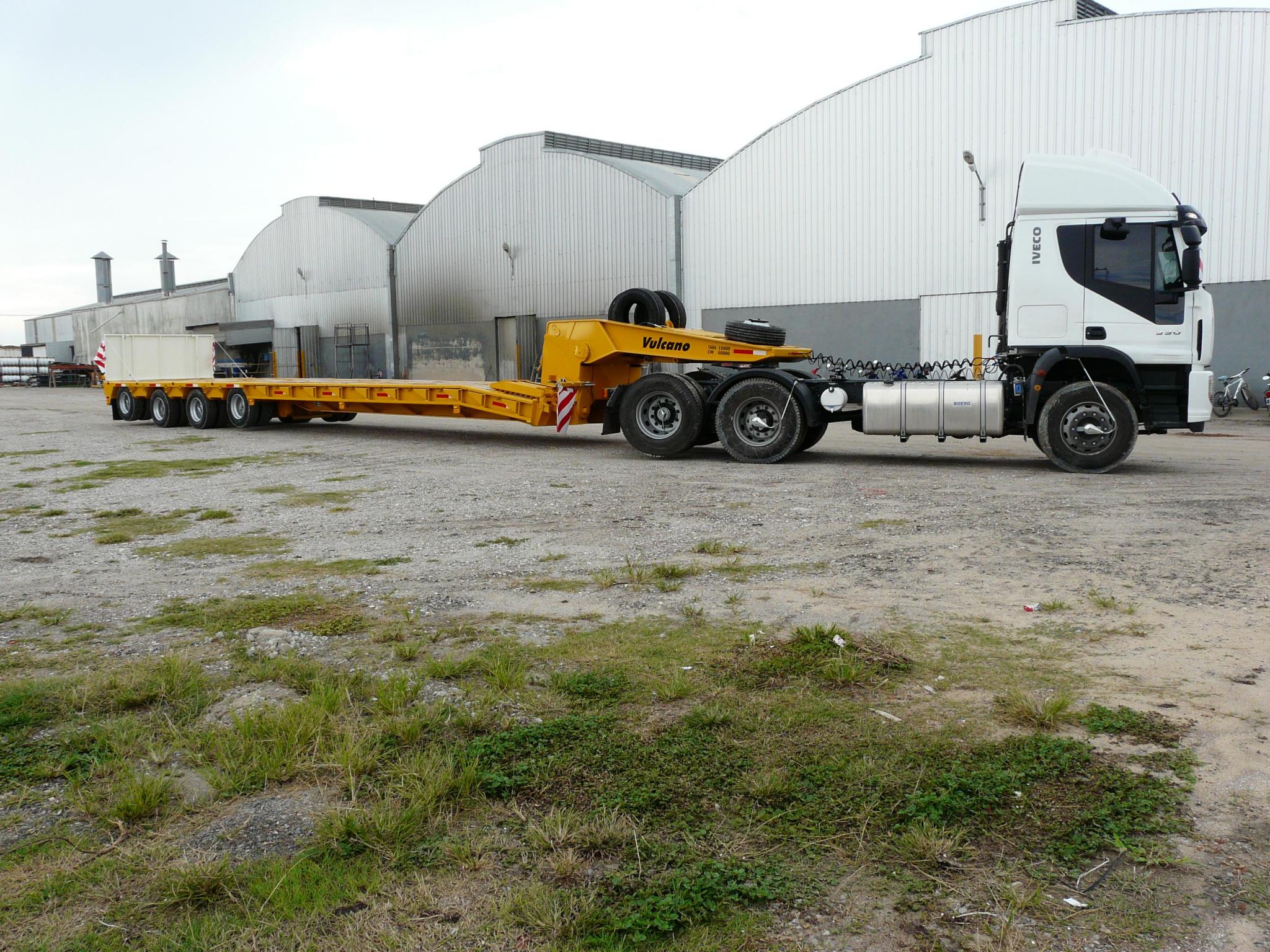

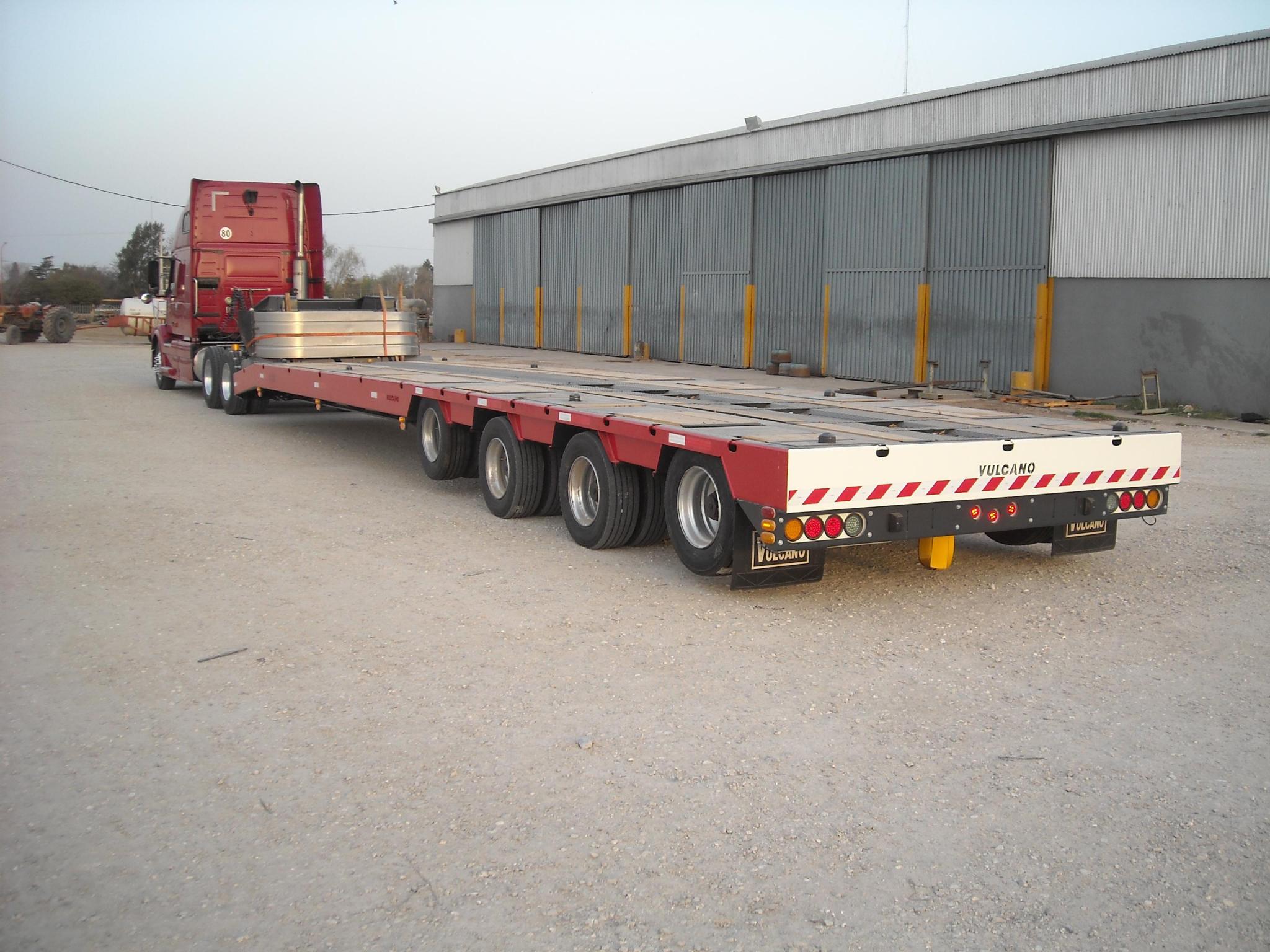

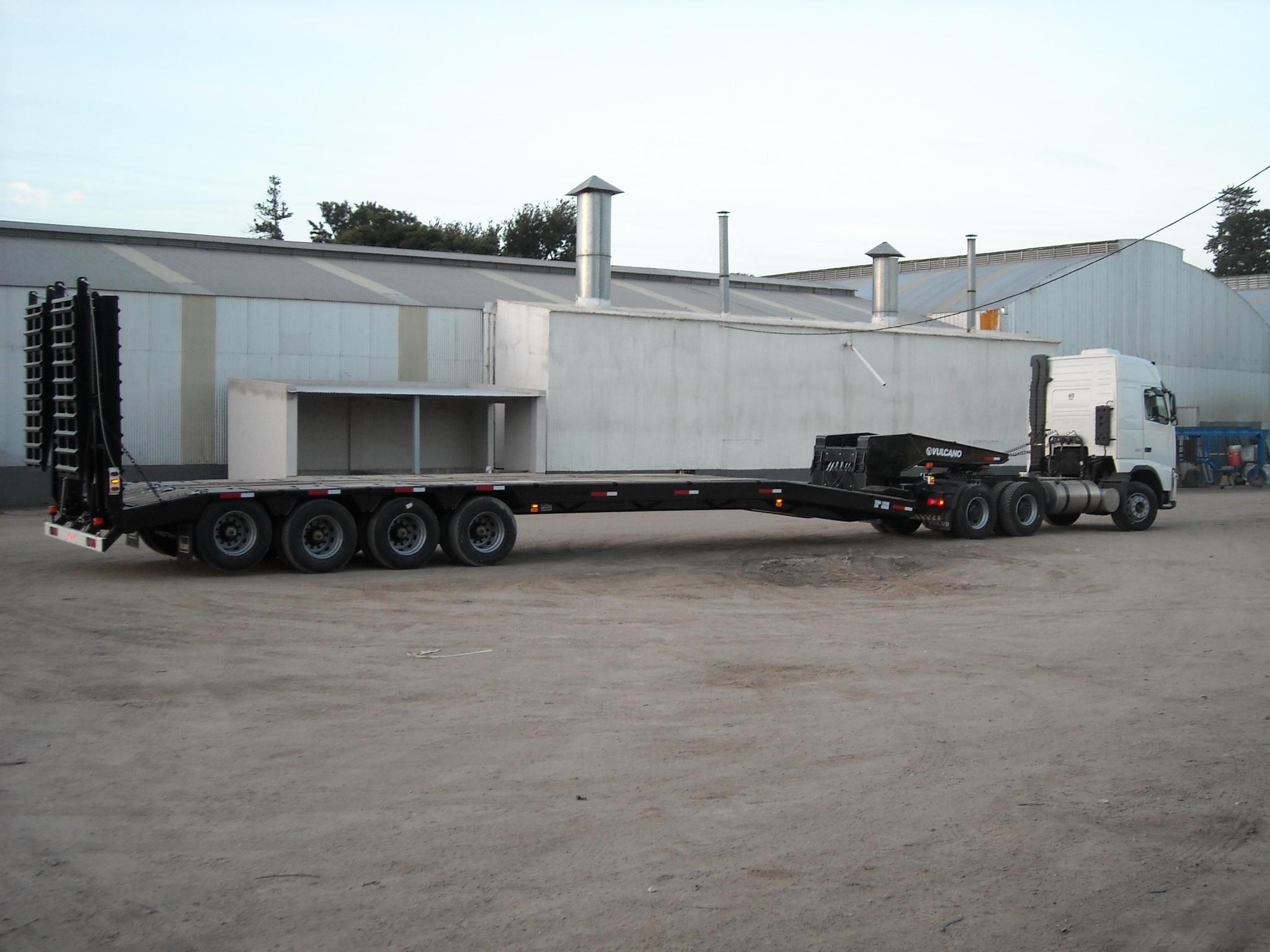

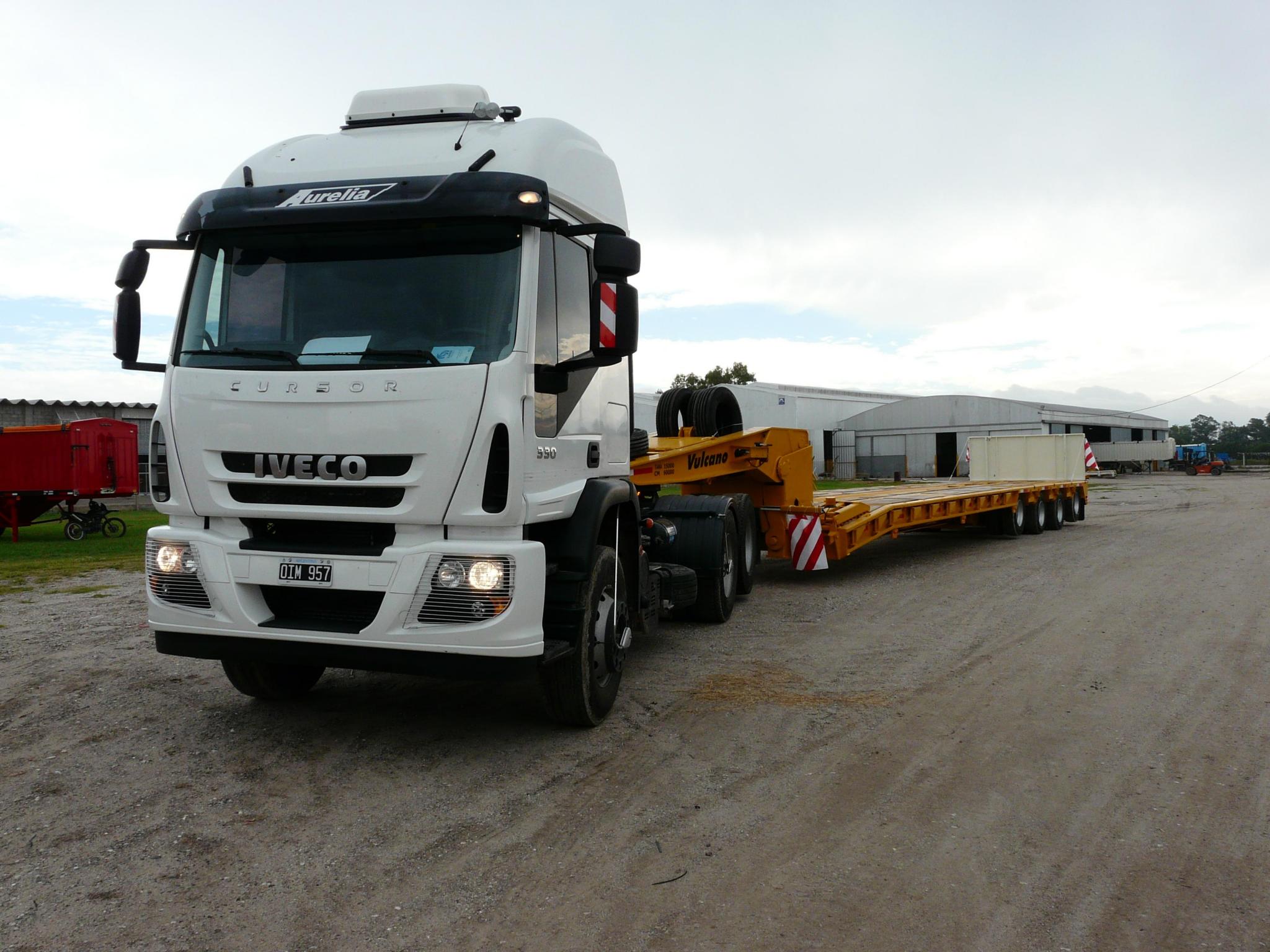

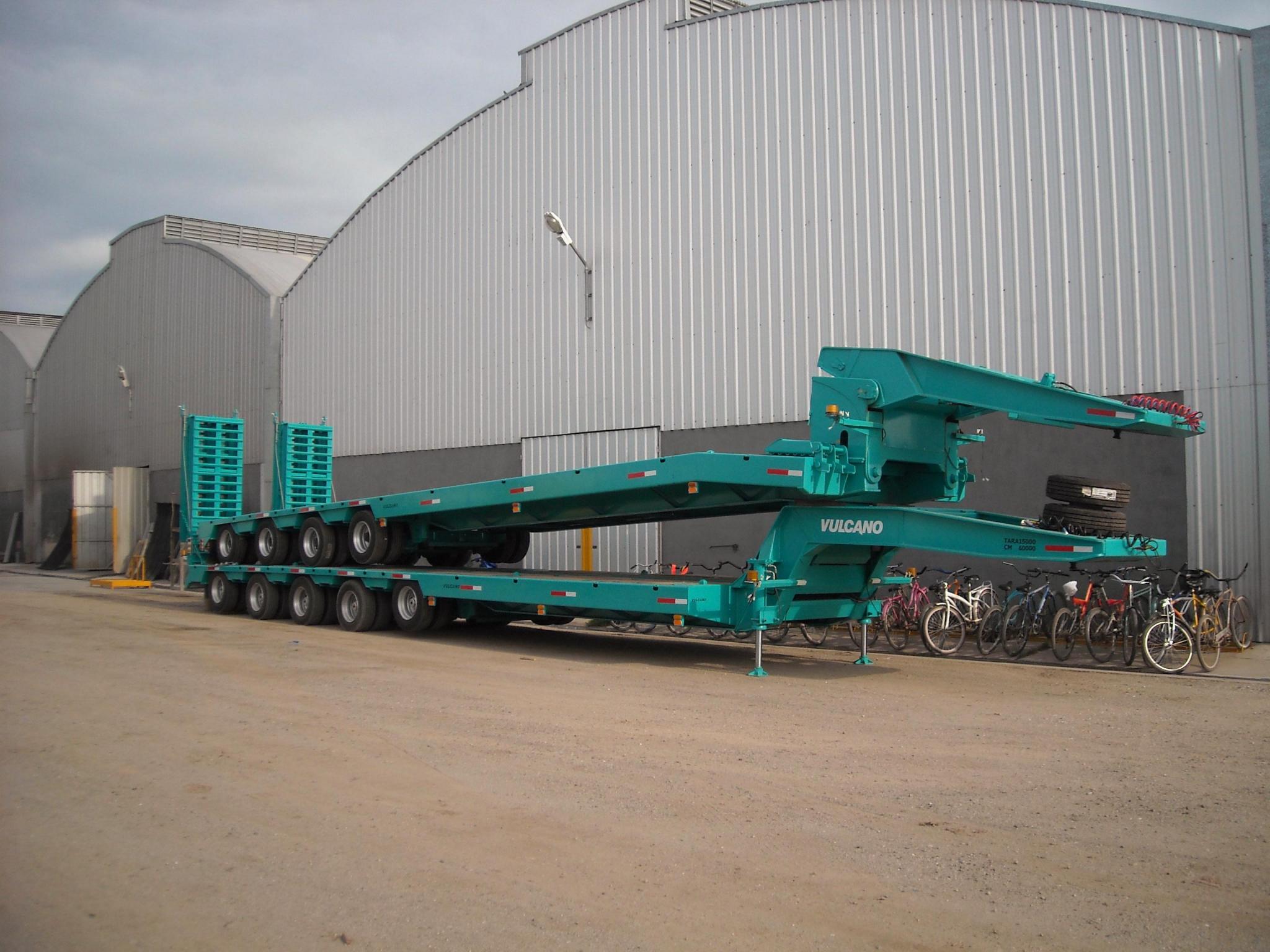

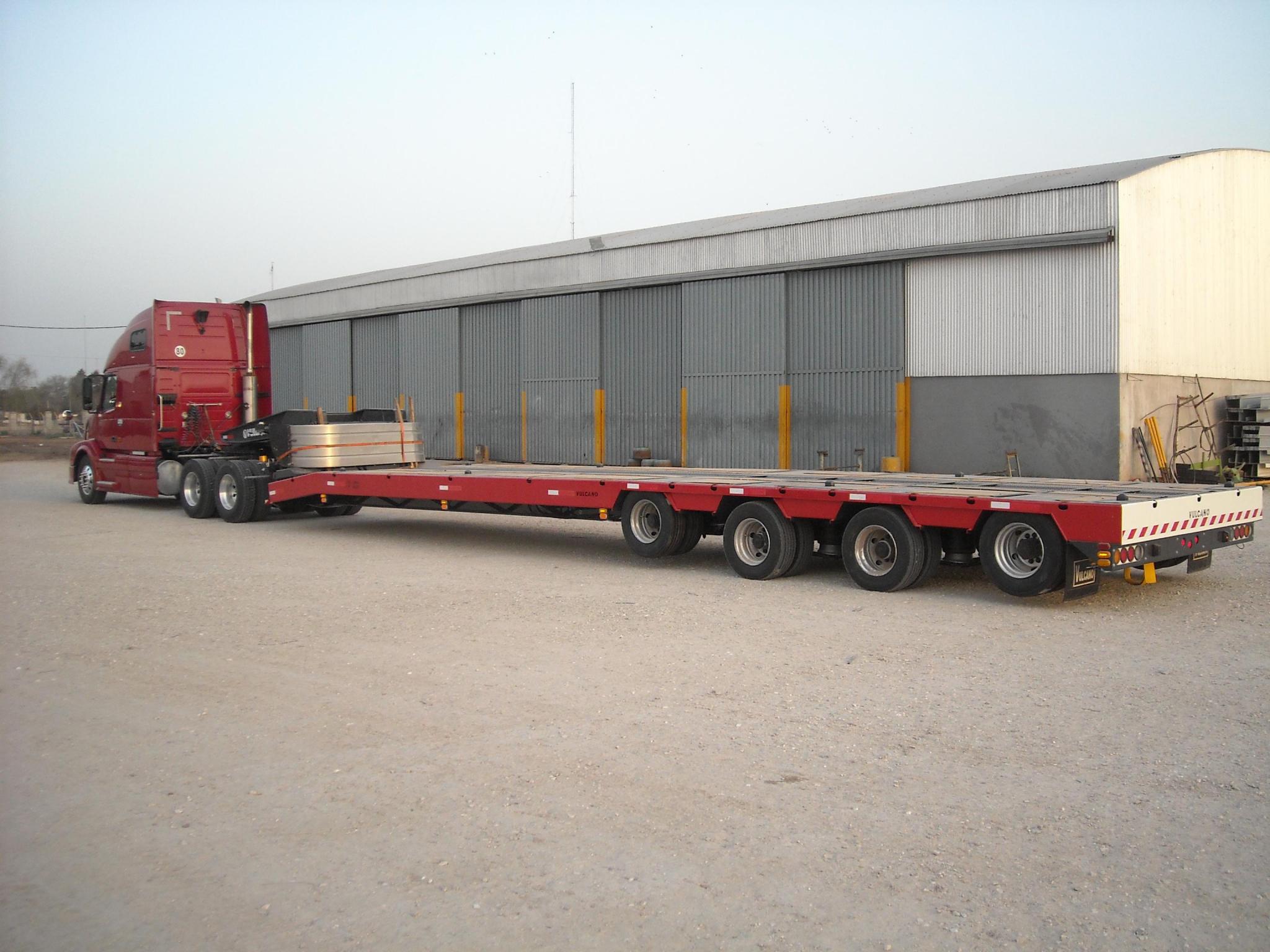

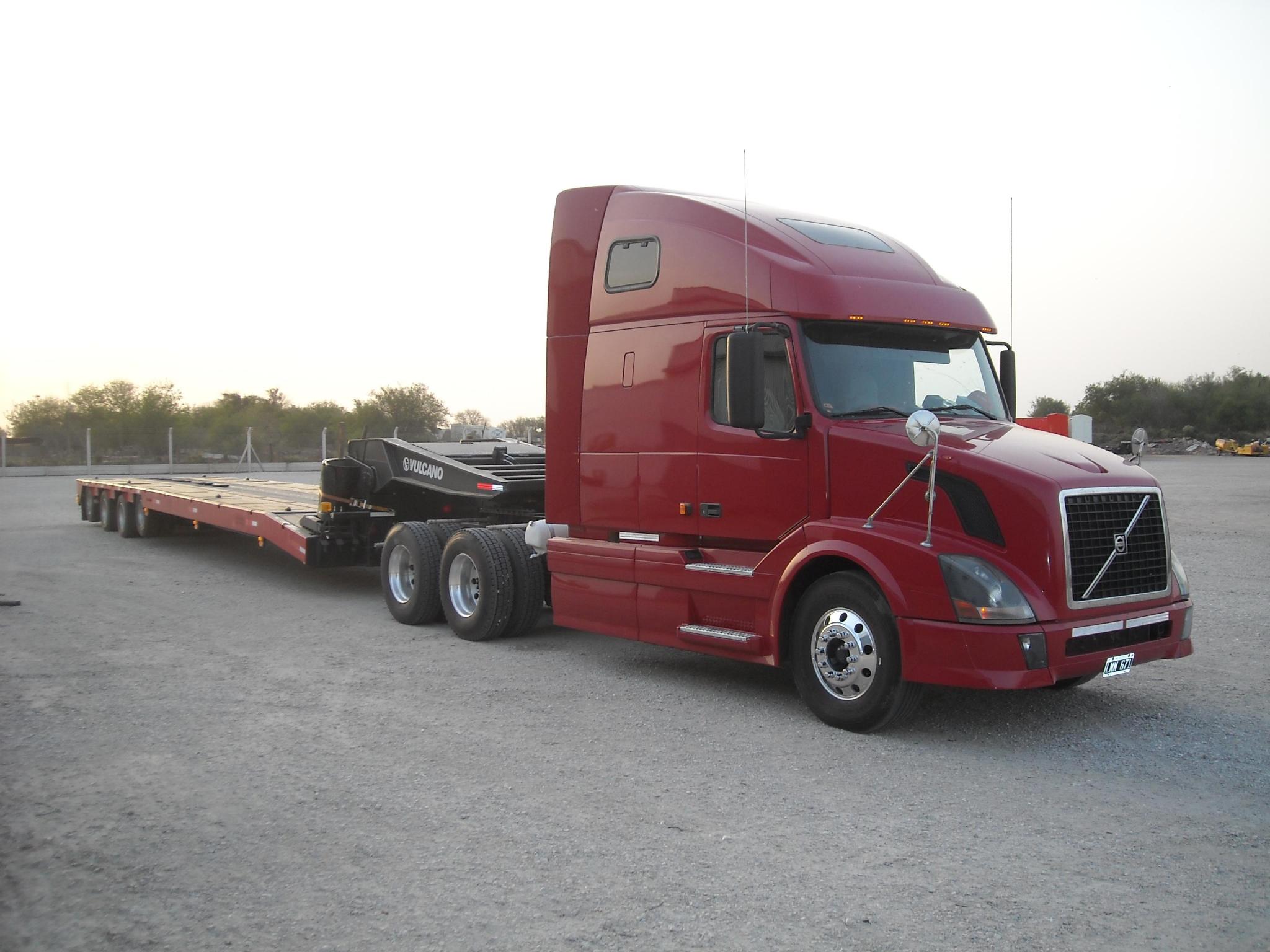

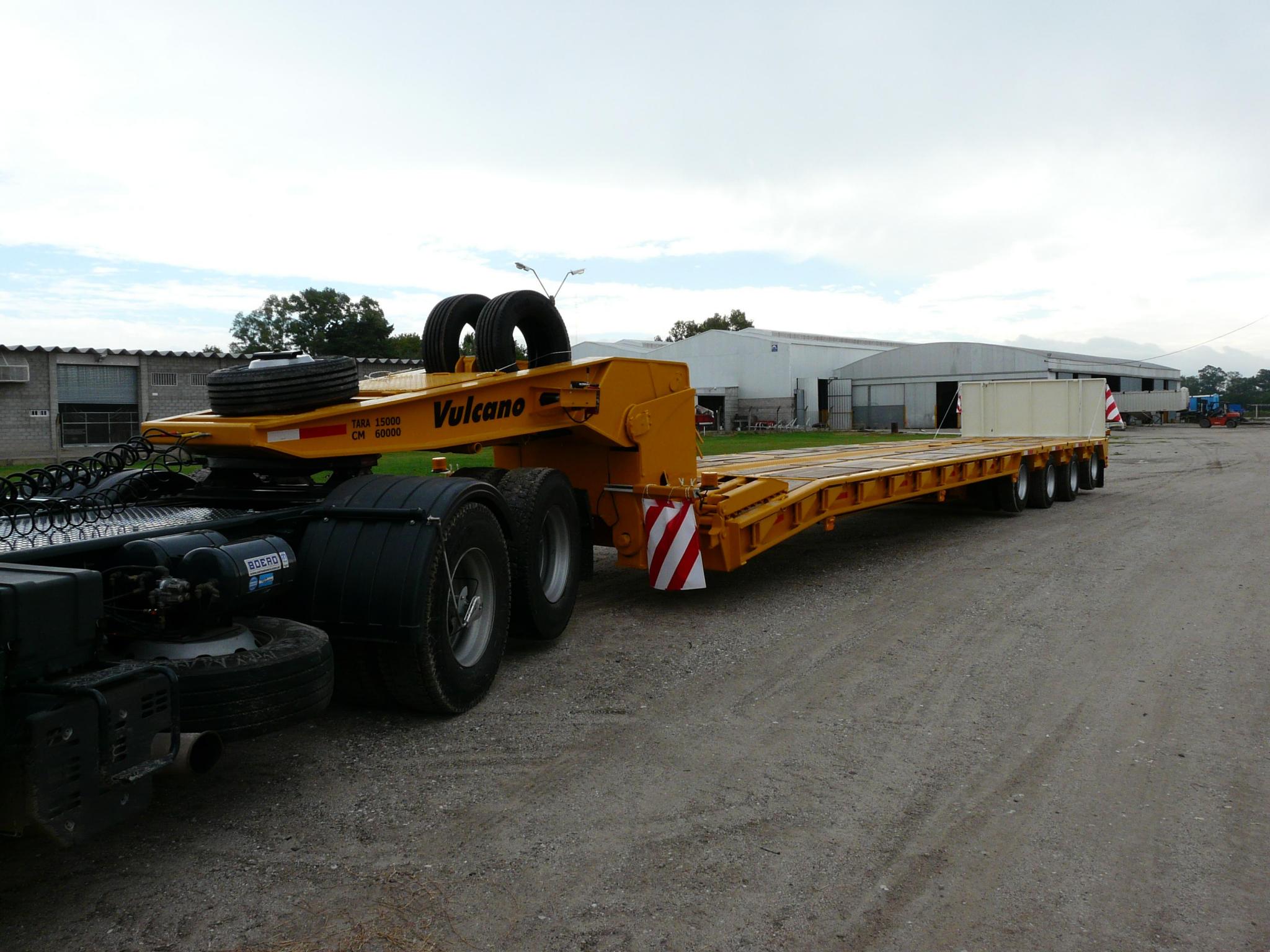

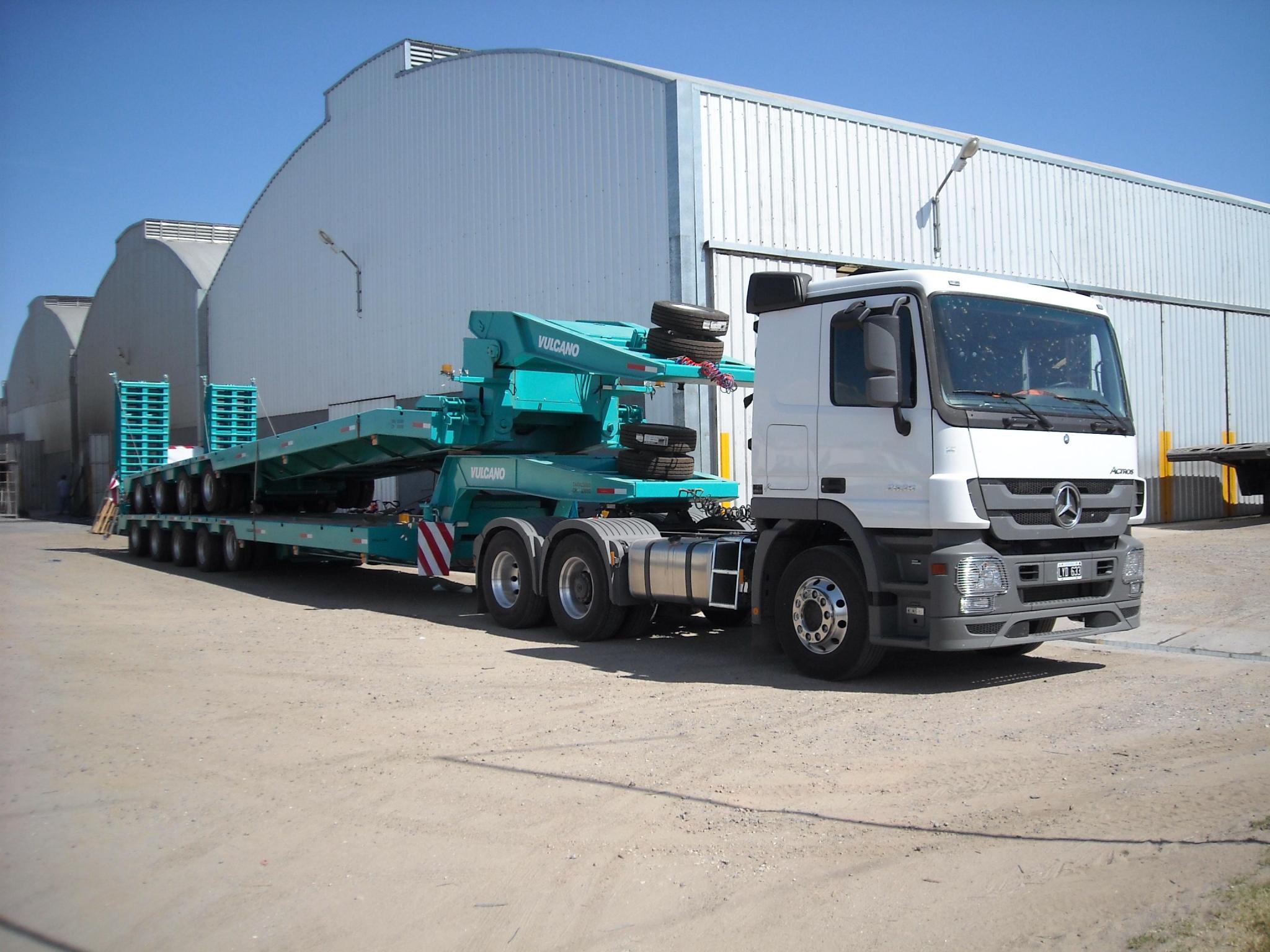

Carretón de 4 ejes, diseñado para la carga de todo tipo de maquinaria vial o equipos especiales de servicio pesado
Dimensiones para la versión de 13,67 mts. de largo.
Largo total: 18.000 mm.
Ancho total: 3.000 o 3.200 mm.
Plataforma de carga: 13.670 mm.
Altura de plataforma de carga : (Depende del Rodado)
1.175 mm. con rodado 295 / 80 x 22.5”.
1.135 mm. con rodado 275 / 80 x 22.5”.
1.060 mm. con rodado 275 / 70 x 22.5” (*)
1.030 mm. con rodado 255 / 70 x 22.5”
(*) Queremos remarcar que el rodado 275 / 70 x 22.5” es una goma de buen ancho y tolera muy bien el sobrepeso y los giros sobre caminos de ripio, la con una muy buena altura total.
Viga construida en forma de doble “T” con chapa de 5/16”, 3/8” y ½” en la parte central de 500 mm. y platabandas de alta resistencia de ¾” x 220 mm. la inferior con refuerzos en las zonas de mayor solicitación, cuelo y culata del carretón, se encajona la viga sobre el primer eje neumático. ( detalle en plano adjunto ) Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.
Culata construida en chapa plegada de 3/8” con refuerzos internos y alojamiento para el rolo con rulemanes oscilantes.

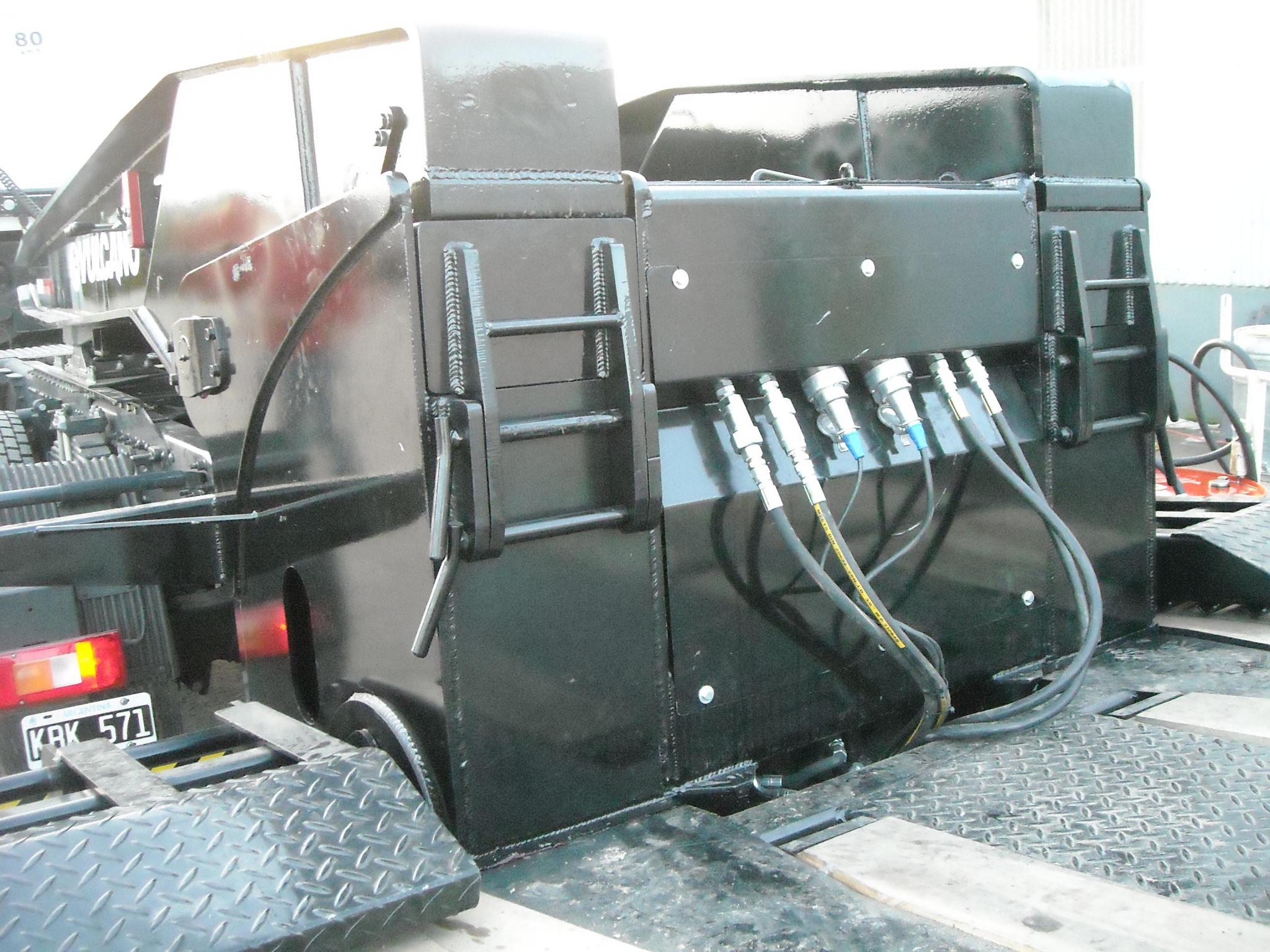

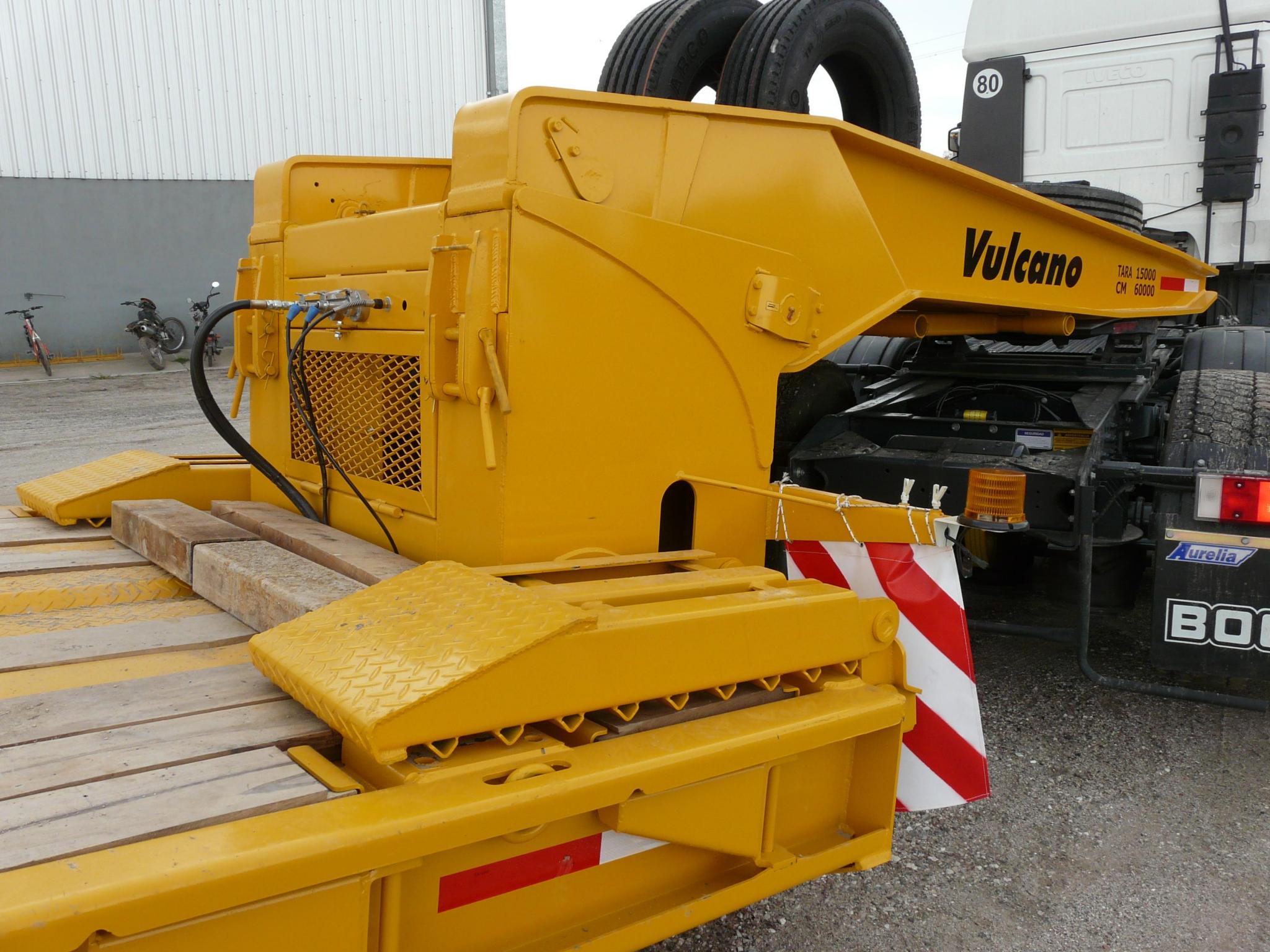

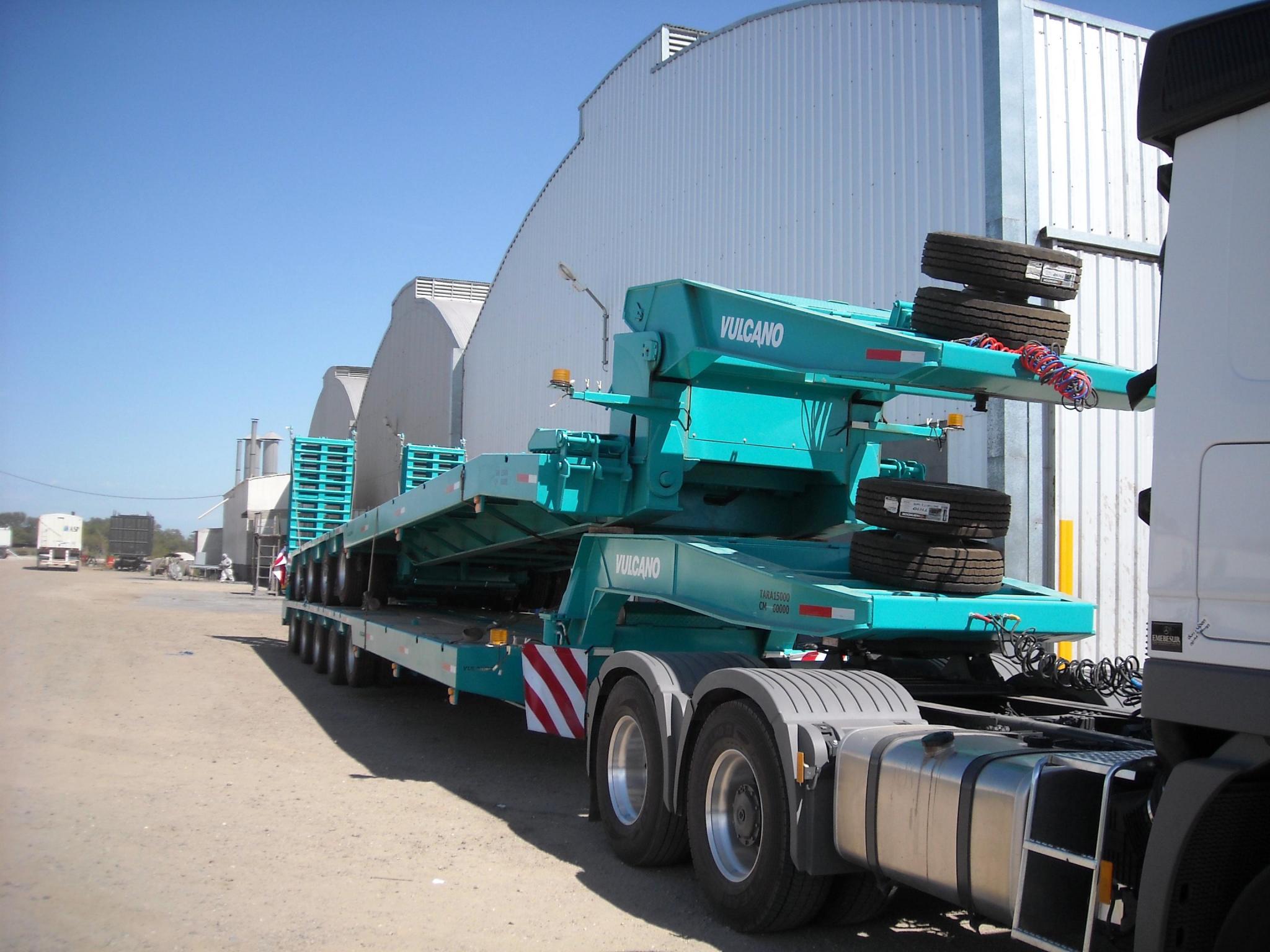

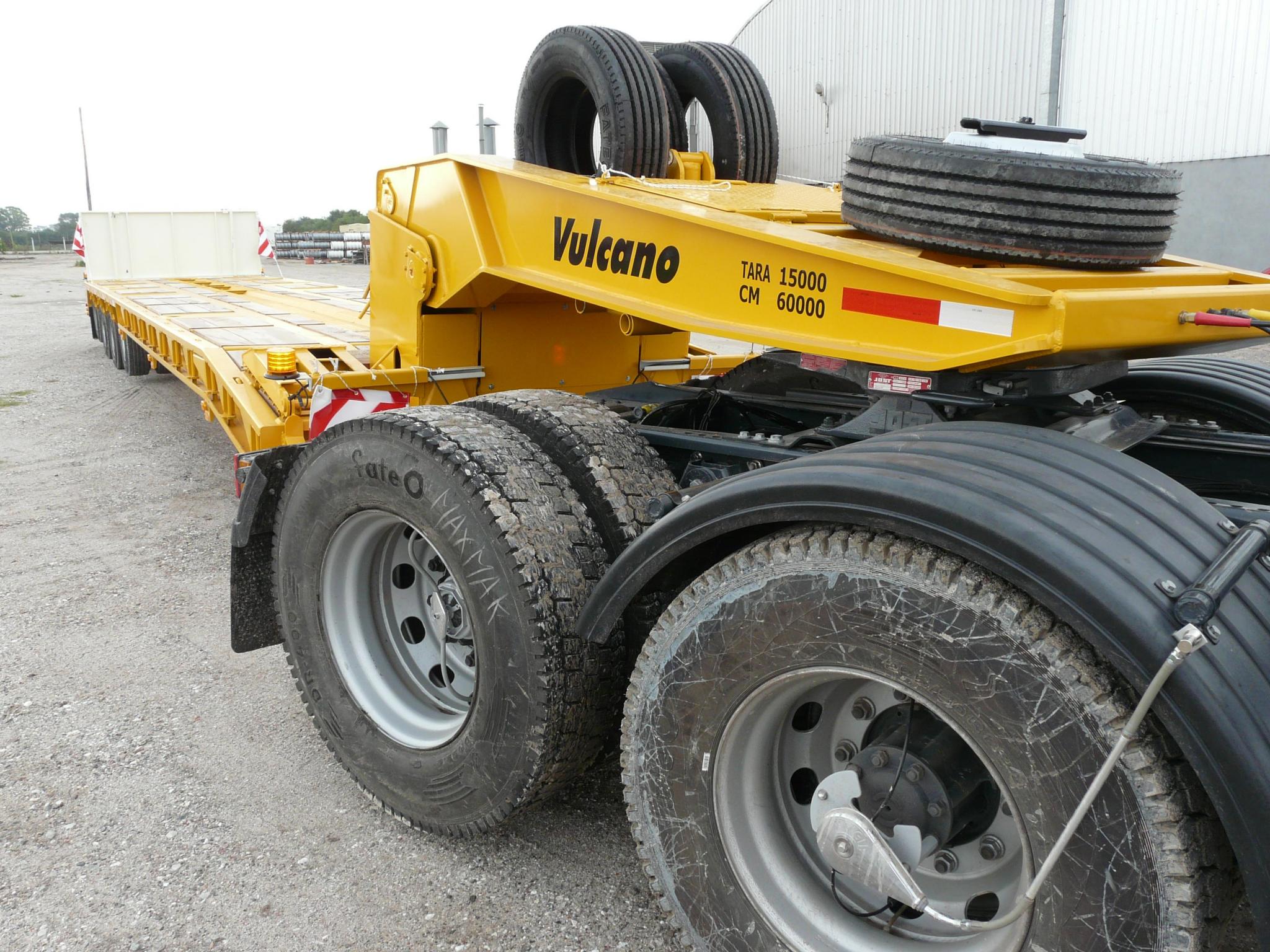

Cuello desmontable articulado con dos cilindros de 10” preparados para trabajar a 140 kgs./cm2, desarrollando una fuerza de 142 ton. Para poder levantar el carretón con carga desde el piso o permitir la articulación elevándolo para pasar algún obstáculo alto. Una sola posición de perno de enganche, permitiendo radio de giro para camión balancín Doble. Cilindro de 3 ½” x 350 mm. para estabilización del cuello y central hidráulica con Motor Honda de 13 HP. Con Arranque Eléctrico.
Faldón lateral plegado en chapa de 3/8” en forma de “C”, con puntales en chapa de ¼” y cruceros que unen de viga a viga formando un anillo que trasladando la carga a toda esta geometría.

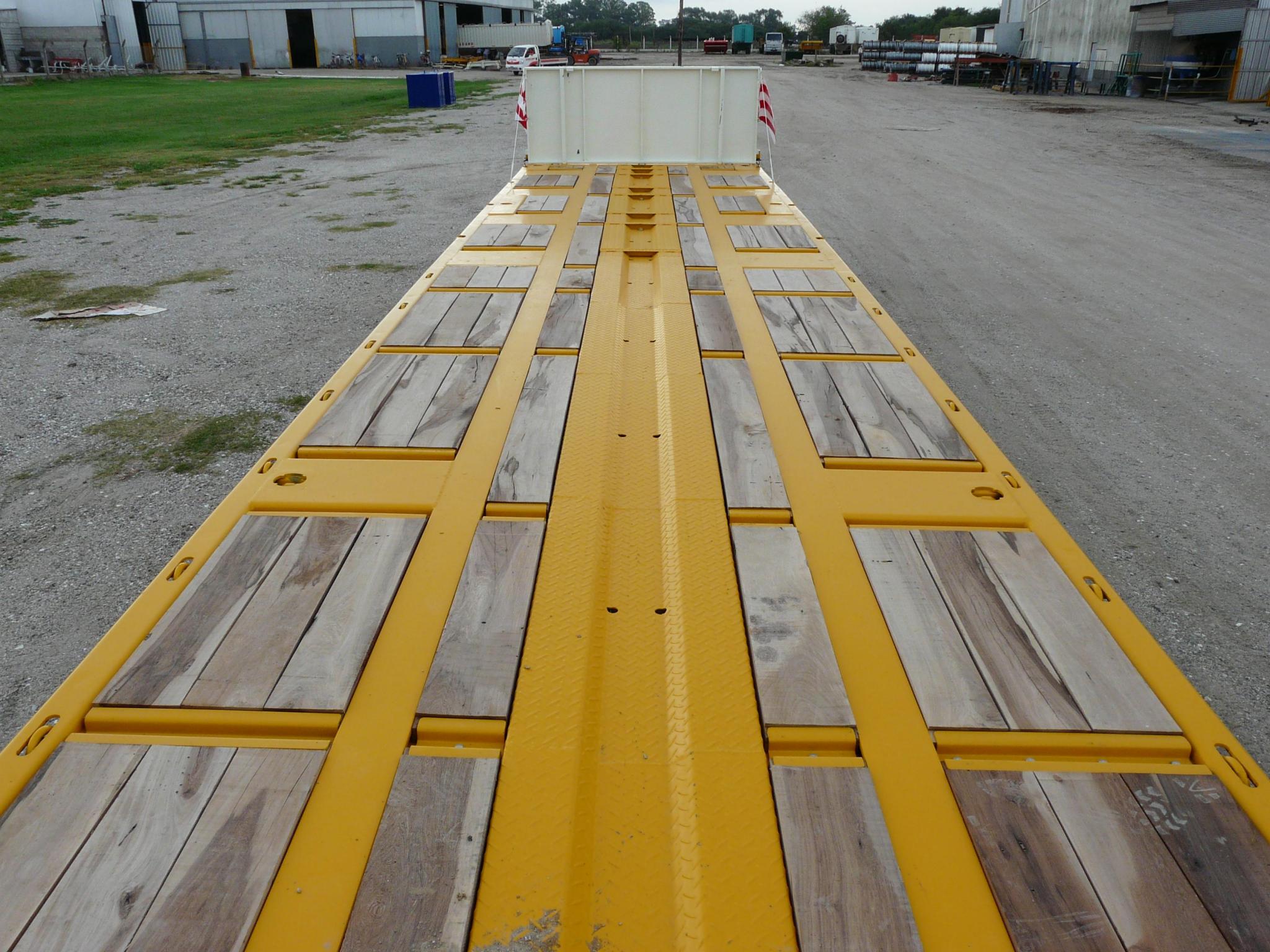

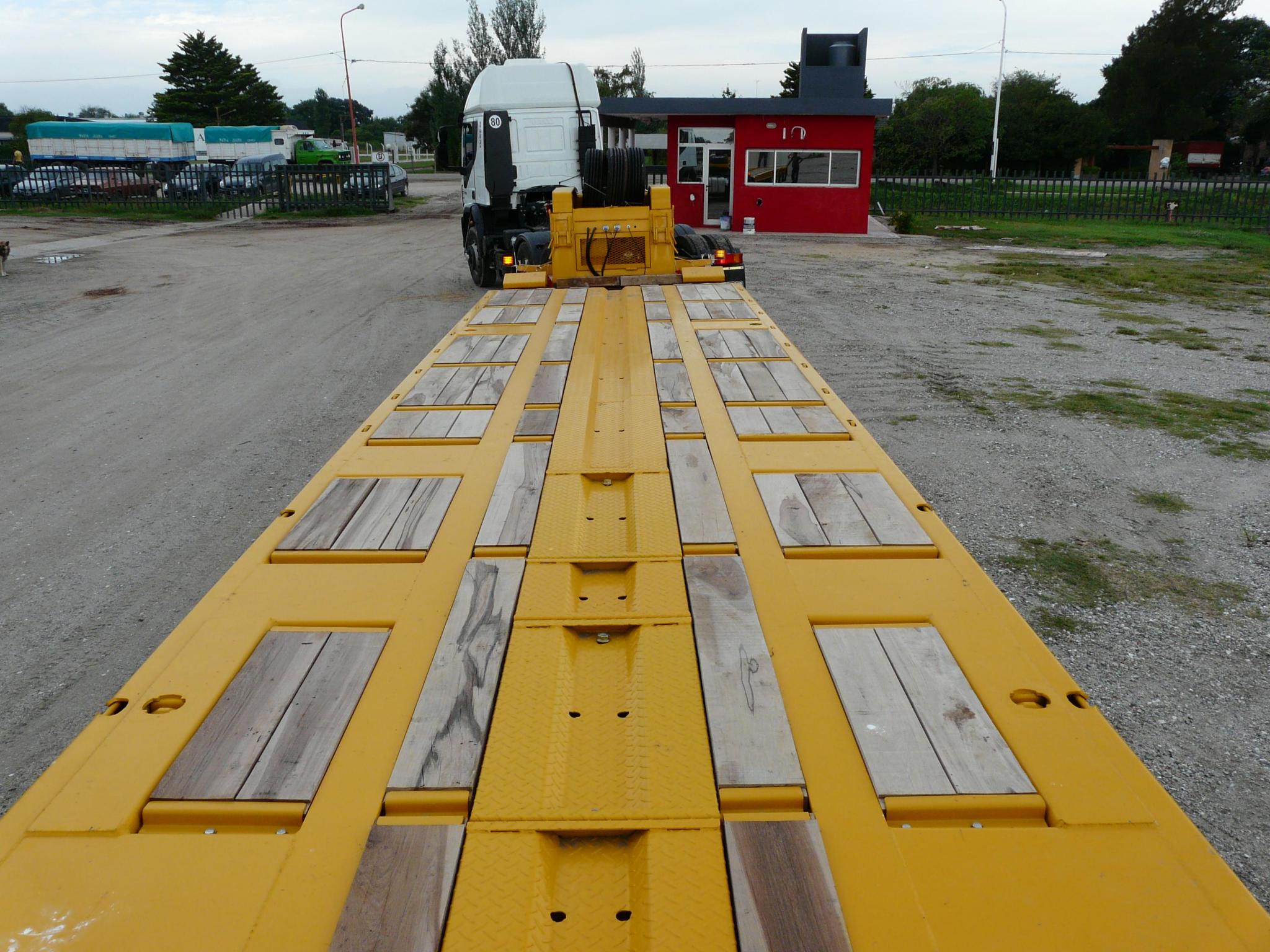

Colocación de chapa de ¼” sobre madera de 2” cubriendo la totalidad del carretón, soldada en todo el perímetro exterior y con agujeros de oblondos que se sueldan al las guias y a los chasis del carretón, esta forma de colocar el piso hace que no se ondulen las chapas.

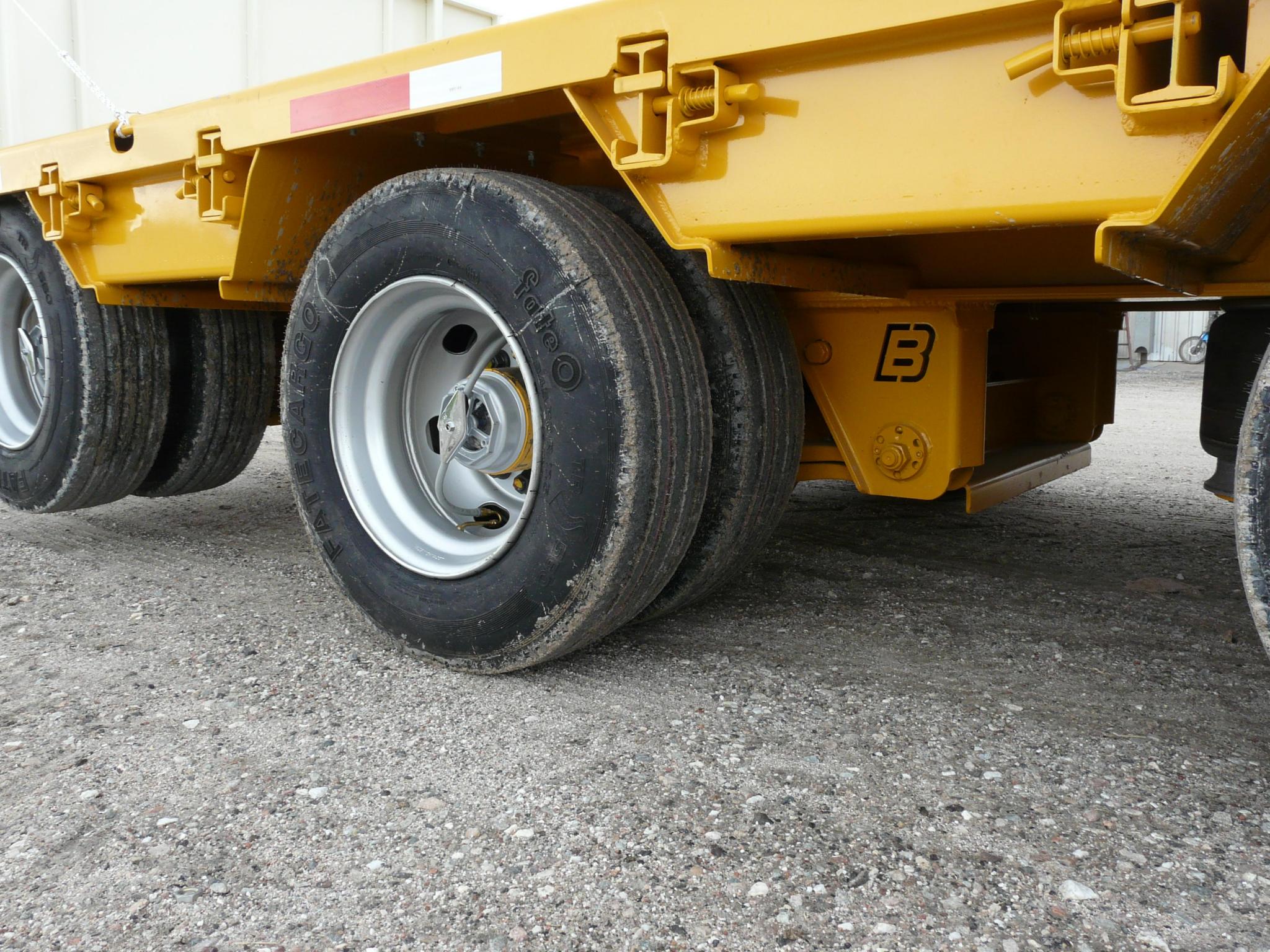

Suspensión neumática integral comandada por válvula niveladora inteligente manteniendo la altura de la plataforma de carga a una altura constante sin importar el peso de la carga que se encuentra sobre el carretón, esto se logra debido a que dicha válvula compensa por diferencial de presión, quiere decir que a medida que aumenta la carga va aumentando la presión de trabajo de los pulmones para mantener la altura, en el momento que se descarga expulsa aire para mantener la altura.
Los pulmones se encuentran conectados en serie lo que permite ir pasando aire de uno a otro a medida que las ruedas van copiando los saltos, además posee válvula de sobre presión que trabaja como medida de seguridad.

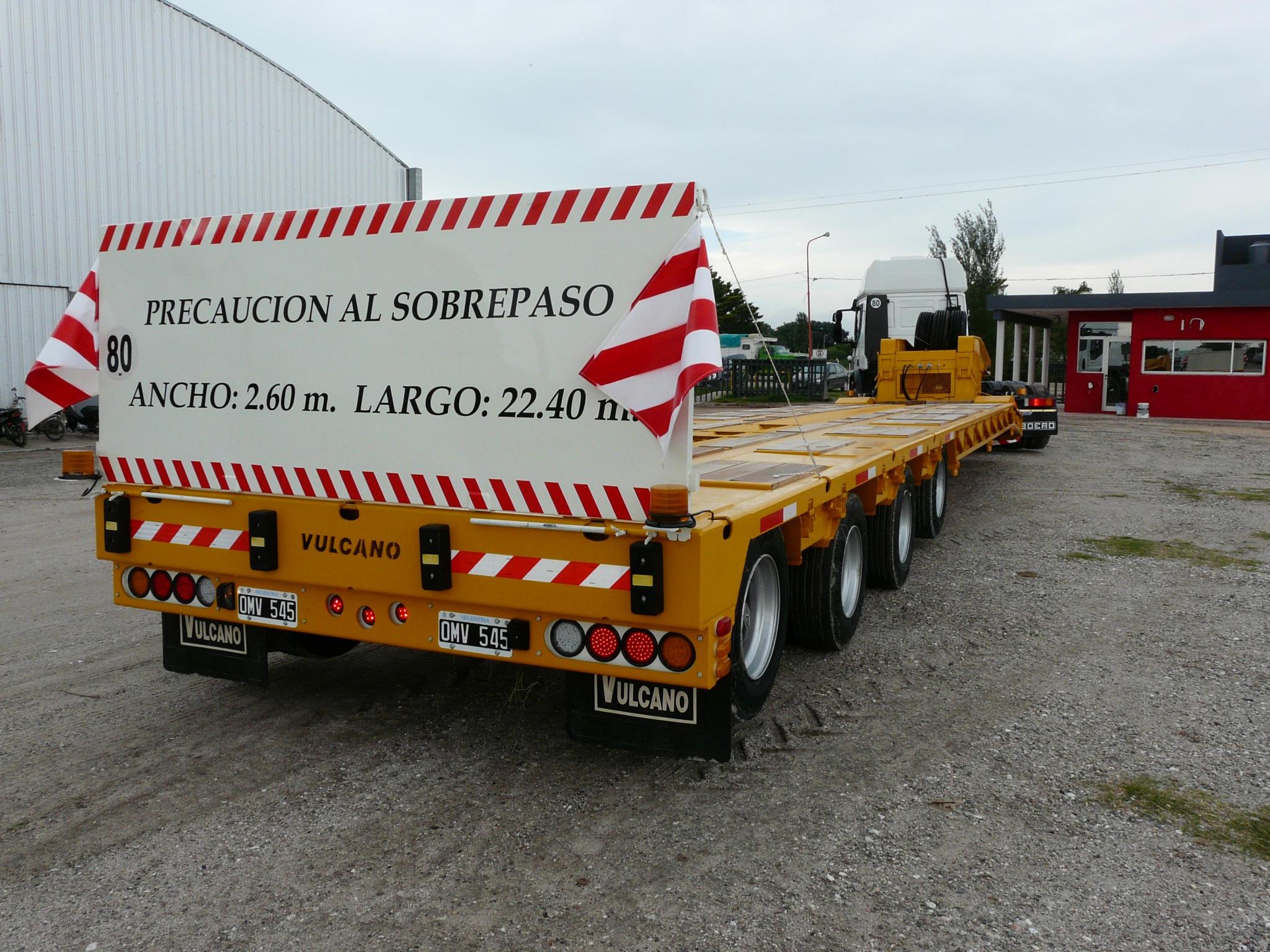

Balizas electronicas destellantes Led, bi voltaje 12-24 voltios.
Luces de circulación LED electrónicas Bi-voltage marca Baiml, componente homologado (no poseen mantenimiento, son estancas, bajo consumo, mayor poder lumínico 4 a 1 comparado con focos comunes). Ramal principal con cable de 7 x 1,5 mm2 con terminales. Ficha delantera triler de 7 puntos.

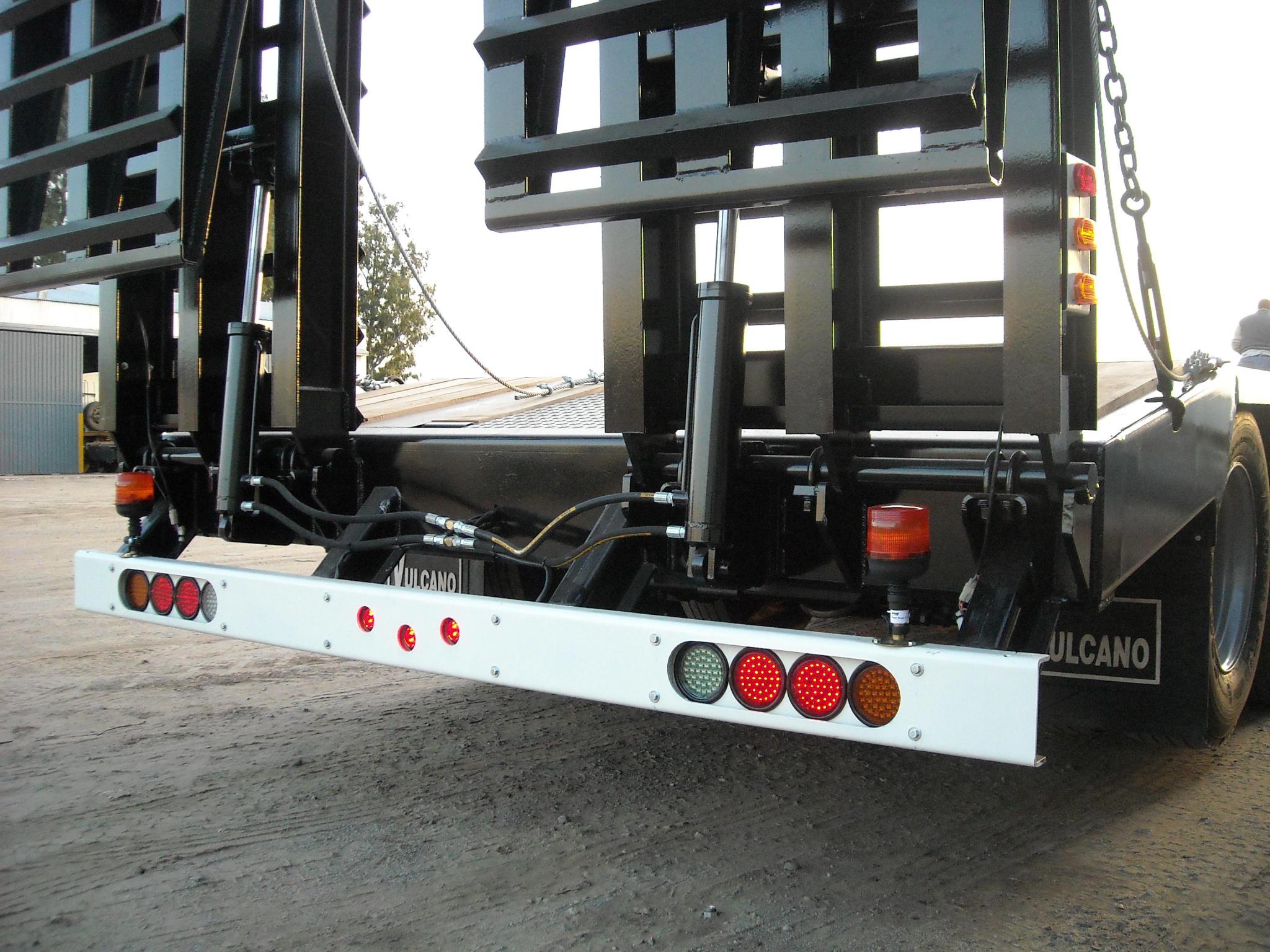

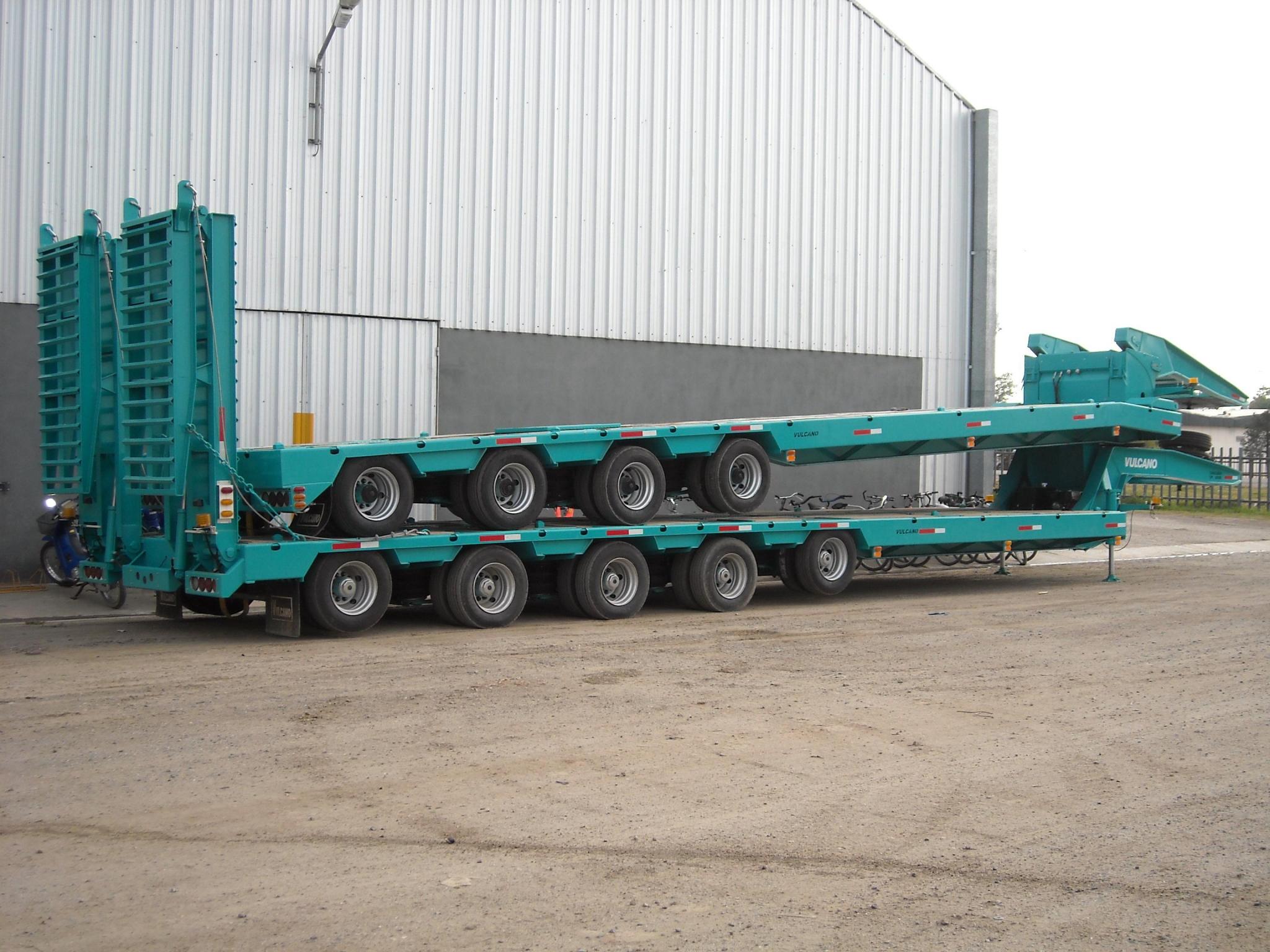

Rampa trasera libro de Doble Huella formada por 6 vigas de perfil IPN 200 con ángulos de 2” x 2” x ¼”, para el correcto agarre de las máquinas con orugas sin provocar roturas, para el funcionamiento de las rampas de instalan dos cilindro de 3” x 375 mm. que la acciona mediante un comando manual.
Central Hidráulica con motor Honda de 13 Hp. con arranque eléctrico, bomba Sauber Danfoss a engranajes, depósito de aceite de 50 litros, filtro de succión magnético lavable y filtro de retorno por maya de papel intercambiable, comando manual Sauber Danfoss de tres cuerpos ubicado en el cuello.
17 llantas 8.25” .
Capacidad de carga 65 tt. (Técnica)
Accesorios incluidos:
Cajón de Herramientas
1 llantas de auxilio
Argollas de amarre
Llave de ruedas
Balizas extensibles
Garantía : 12 meses corridos a partir de la fecha de entrega.
Especificaciones tecnicas sujetas a cambios sin previo aviso.
