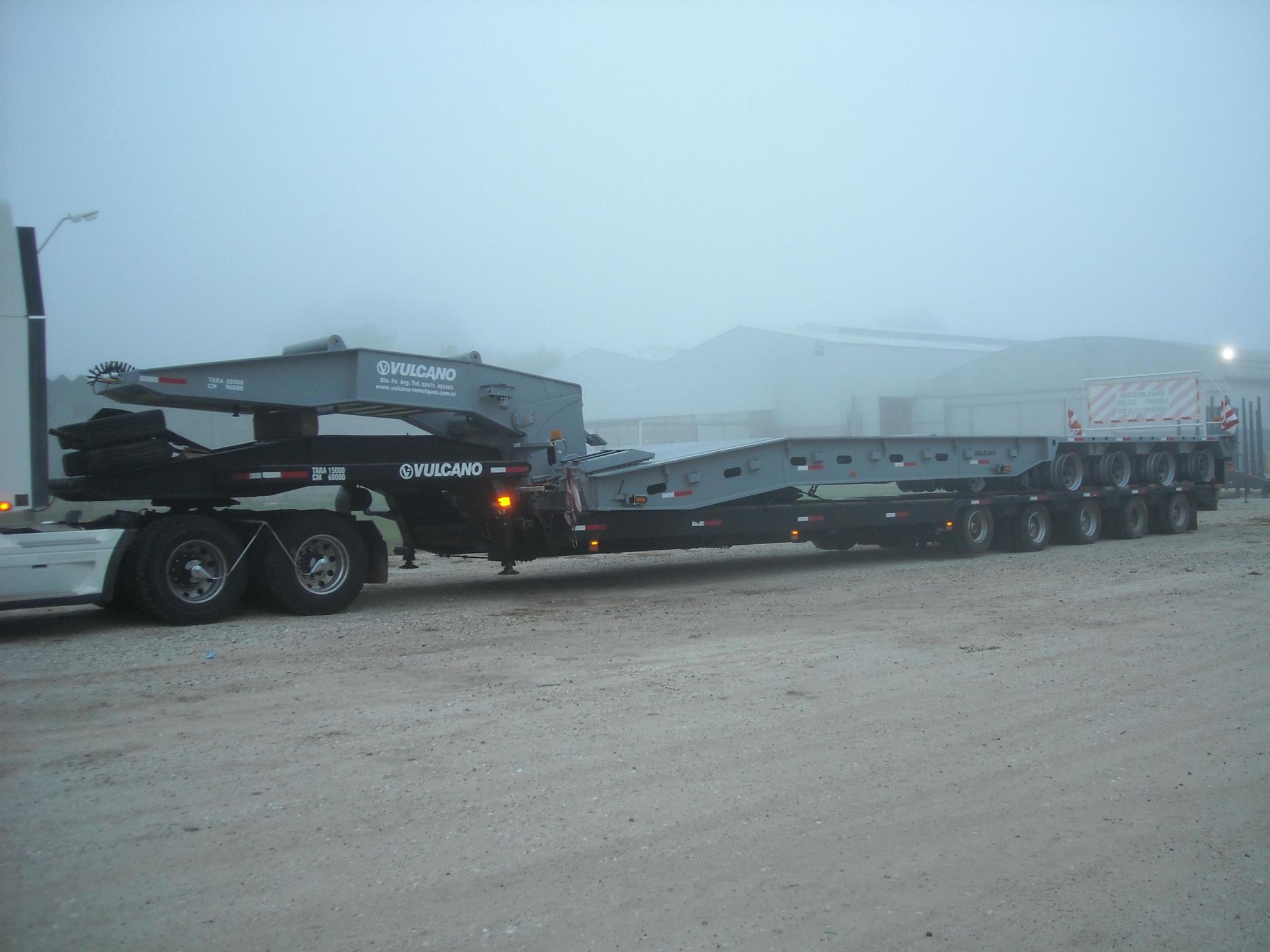

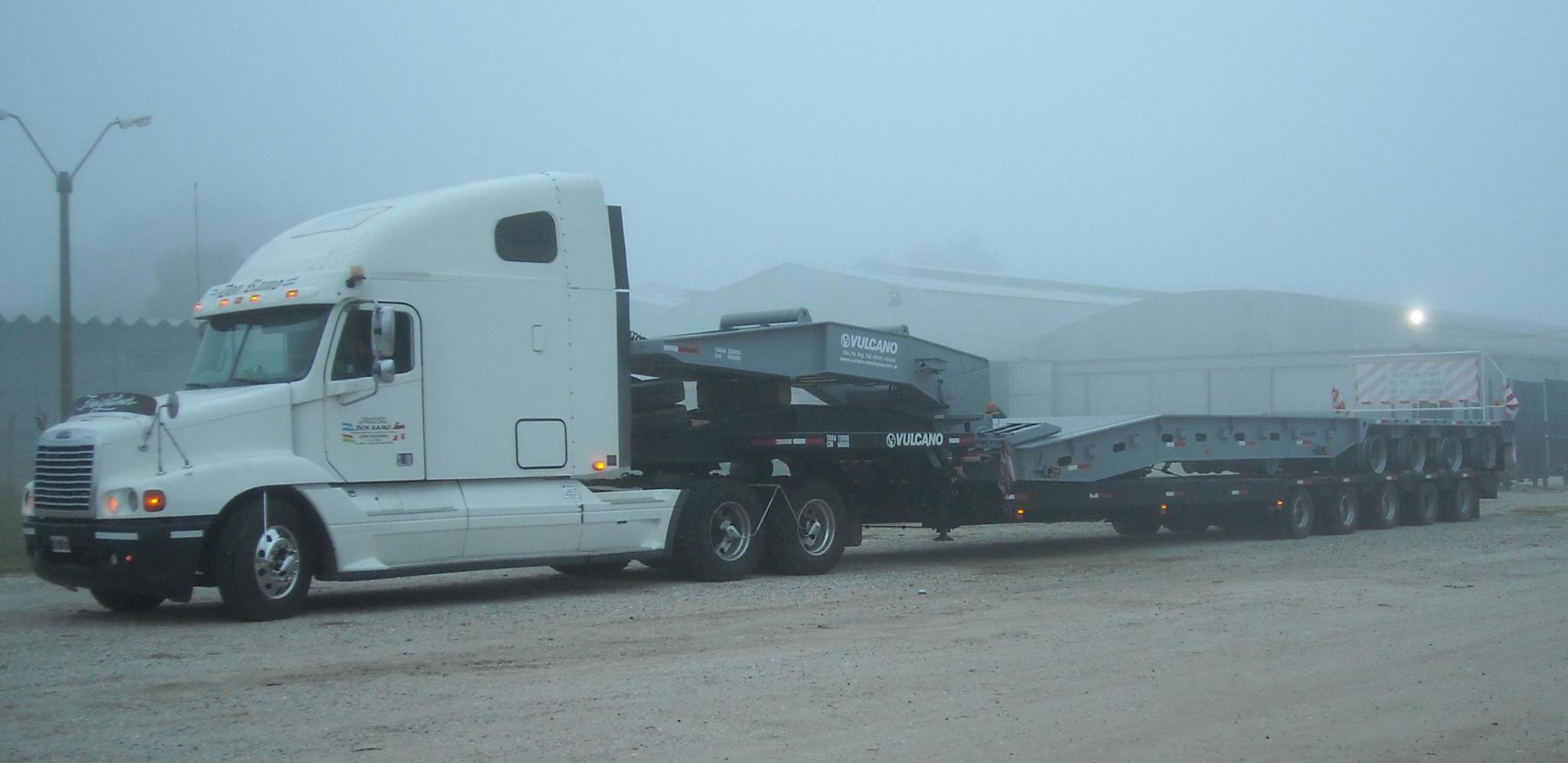

Carretón de 4 líneas de ejes, diseñado para la carga de todo tipo de maquinaria vial o equipos especiales de servicio pesado.
Modelo cuello desmontable articulado
Dimensiones Versión 13,5 mts:
Largo total: 18.740 mm.
Radio de giro para dolly compensador de 16 gomas: 3.070/ 3.700 mm.
Ancho total: 3.500 mm.
Plataforma de carga Total: 13.500 mm.
Altura de plataforma de carga:
1.050 a 1.080 mm. Con rodado 275 / 70 x 22.5”
1.120 a 1.140 mm. Con rodado 275 / 80 x 22.5”
1.170 a 1.190 mm. Con rodado 295 / 80 x 22.5”
Viga construida en forma de doble “T” con chapa de 5/8”,½”, 3/8” y 5/16” en la parte central de 500 mm. y platabandas de alta resistencia de 1” x 350 mm. con refuerzos en las zonas de mayor solicitación, cuelo y culata del carretón, se encajona la viga sobre el primer eje neumático. Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.
Faldón lateral en en chapa plegada de 3/8”, con puntales en chapa plegada de 1/4” que nacen de la platabanda de la viga inferior y terminan el la parte superior de la faja lateral, además se coloca un crucero interno que va de viga a viga en la misma dirección de los puntales formando un anillo que aumenta la resistencia del conjunto y posibilita la carga de costado.
Culata construida en plegado en chapa 3/8” de 300 mm. entubado con chapa plegada de 5/16” con las orejas embutidas y soldadas en la chapa y en las culata, esta orejas permiten acoplar una tercer línea si fuese necesario para aumentar la capacidad de carga.

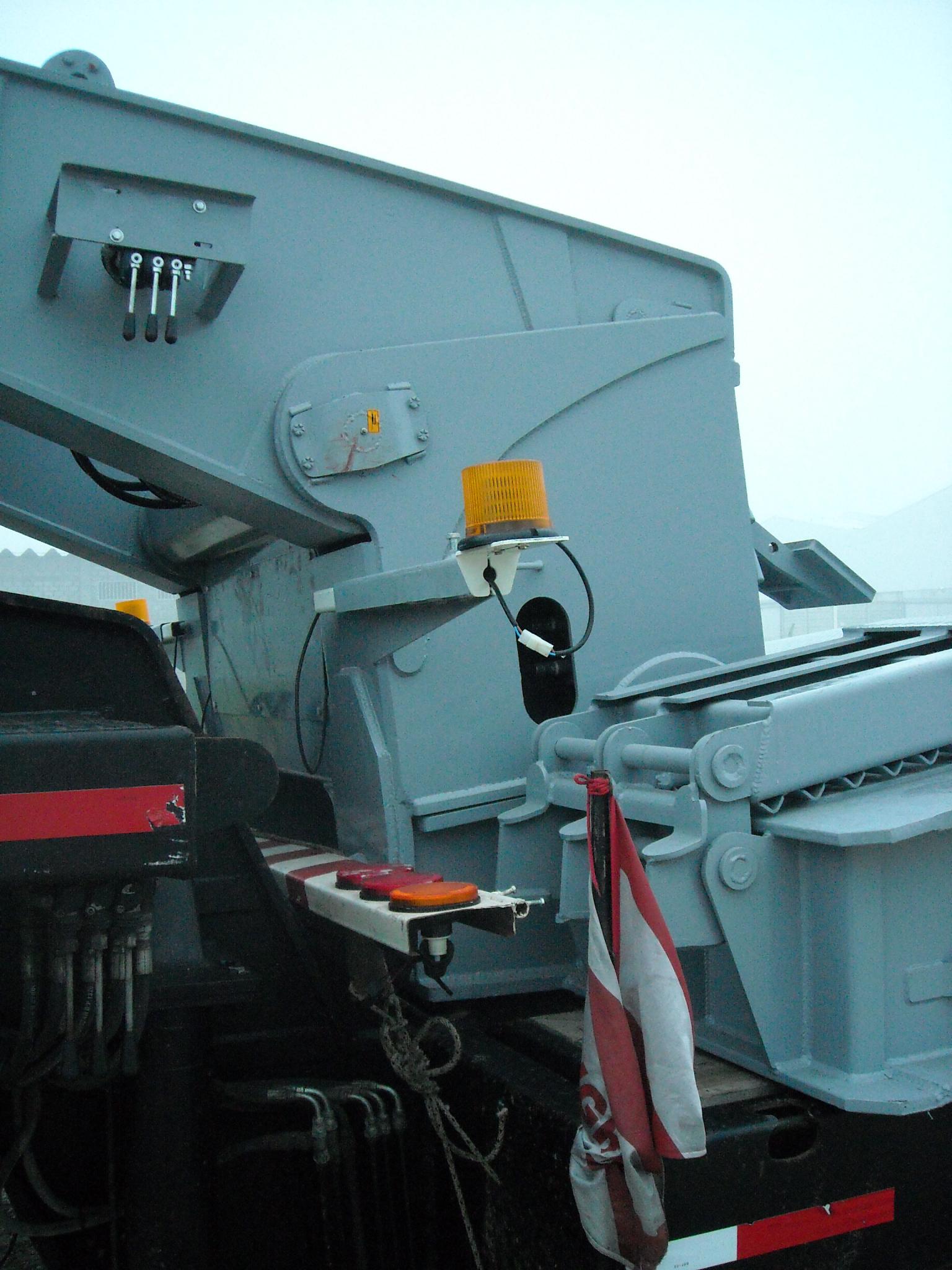

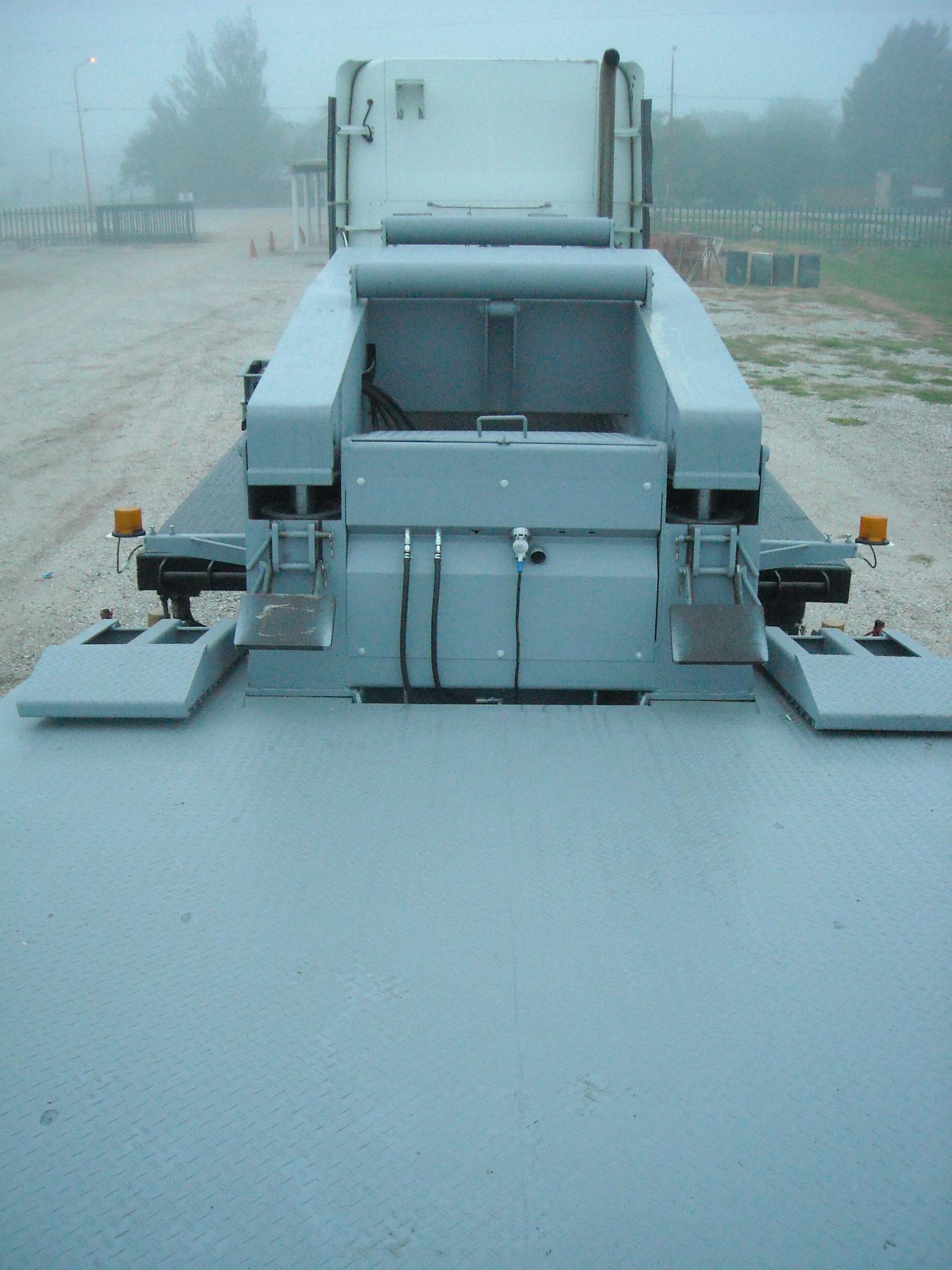

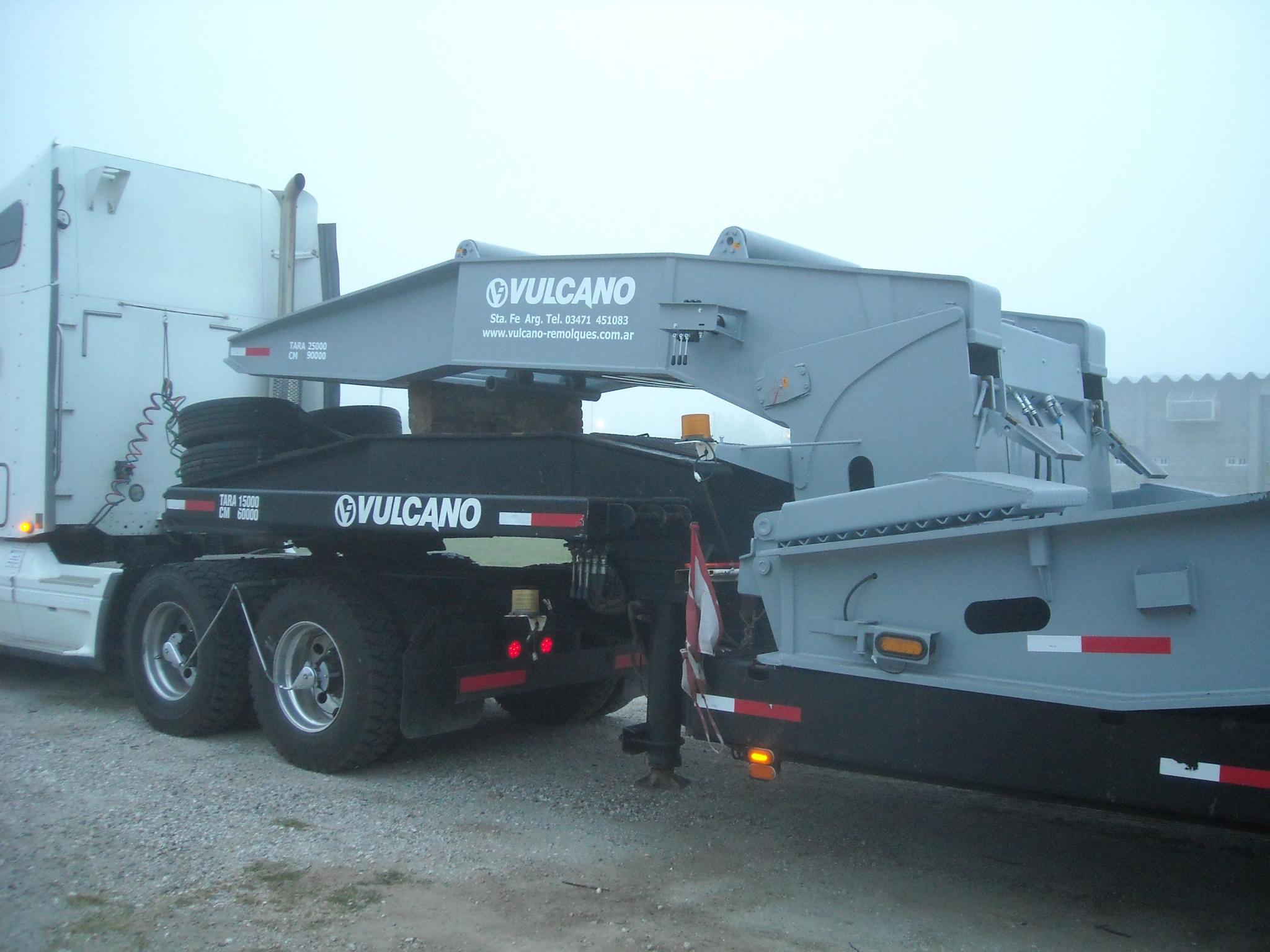

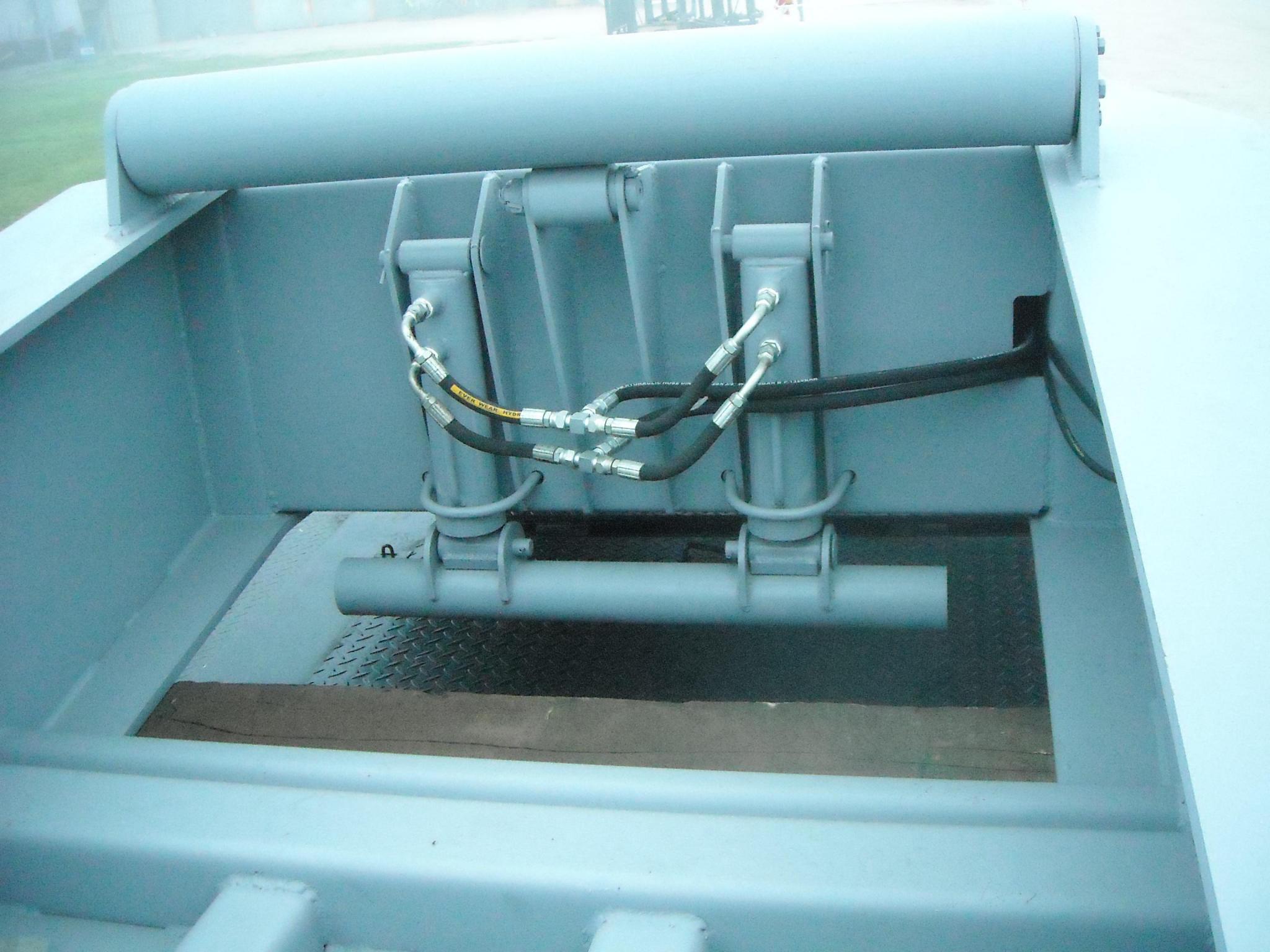

Cuello desmontable hidráulico articulado con cilindros de 10” para trabajar a presión de 180 Kgs / cm2. Este tipo de cuello permite bajar el carretón en caso de tener que cruzar un puente bajo, y dado que la suspensión trasera puede realizar lo mismo se pueden ganar unos 150 mm. de altura gral para casos límites.
Porta auxilio doble, cajón de herramientas de grandes dimensiones ( 2 m. x 1.5 m. x 0.5 m. ) y compartimiento con tapa y anclajes de la central hid.

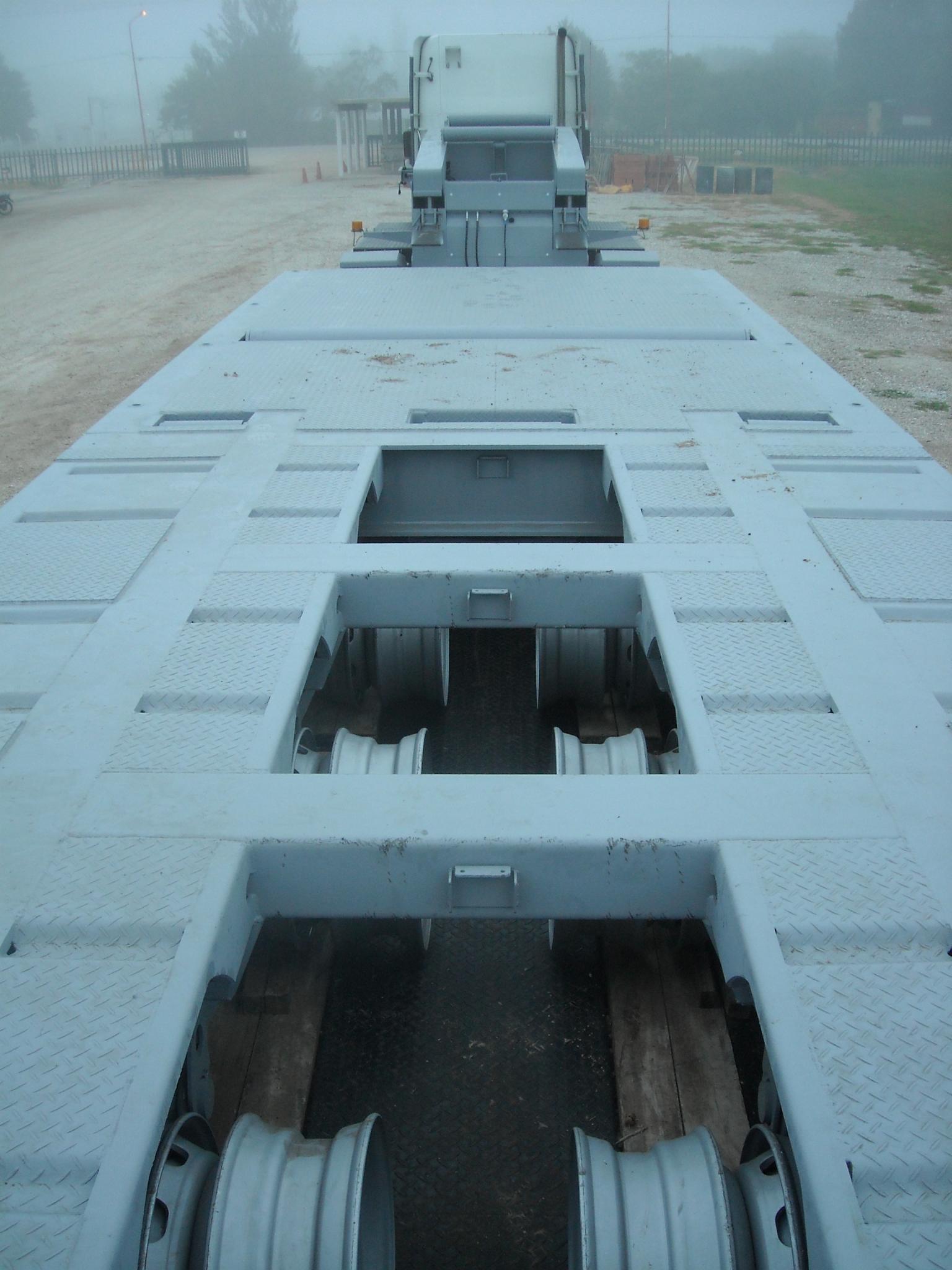

Piso en madera dura de 2” abulonado directamente arriba de las teleras. La estructura del piso sobre las ruedas en chapa plegada de 5/16” con un ángulo exterior de 4” x 4” en ½”, y terminaciones entre las ruedas que trabajan como puntales. Es importante destacar que con este modelo los neumáticos quedan tapados y permite colocar carga sobre los ejes. El piso está totalmente recubierto por chapa antideslizante de 6.35 mm.
Ejes cortos fabricados en tubo sin costura de alta resistencia con puntas de ejes huecas para permitir la instalación de vigia por dentro de los ejes, con freno en cada extremo con patines de 8” de accionados por pulmones simples de 8” , con conjunto maza/campana balanceado, maza de 10 agujeros con tornillos G 10.9 tipo Mercedes Benz., con rodillos gemelos 518445 en baño de aceite, y reten trasero Wol. (proveedor con certificación ISO 9000, Carlos Boero SRL.)
Sistema de frenos comandados por válvula Haldex de cuatro salidas, tres tanques de aire de 50 litros cada uno, conexiones en bronce y manguera presada o tubo de poliamida para la llegada a los pulmones.
Suspensión por brazo arrastrado individual, con 10º en sentido de circulación y 8º en sentido transversal, montado sobre manota central con pernos de 90 mm. de diámetro sobre bujes de tipo silent blocks.
Balizas electronicas destellantes Led, bi voltaje 12-24 voltios.
Luces de circulación LED electrónicas Bi-voltage marca Baiml, componente homologado (no poseen mantenimiento, son estancas, bajo consumo, mayor poder lumínico 4 a 1 comparado con focos comunes). Ramal principal con cable de 7 x 1,5 mm2 con terminales. Ficha delantera triler de 7 puntos.
Central Hidráulica con motor Honda de 13 HP con arranque eléctrico, depósito, filtros de succión y retorno, Comandos Manuales
34 Llantas 7,5” x 22.5” para rodado 275 / 70 x 22.5”
Accesorios incluidos:
Cajón de Herramientas
Argollas de amarre
Llave de ruedas

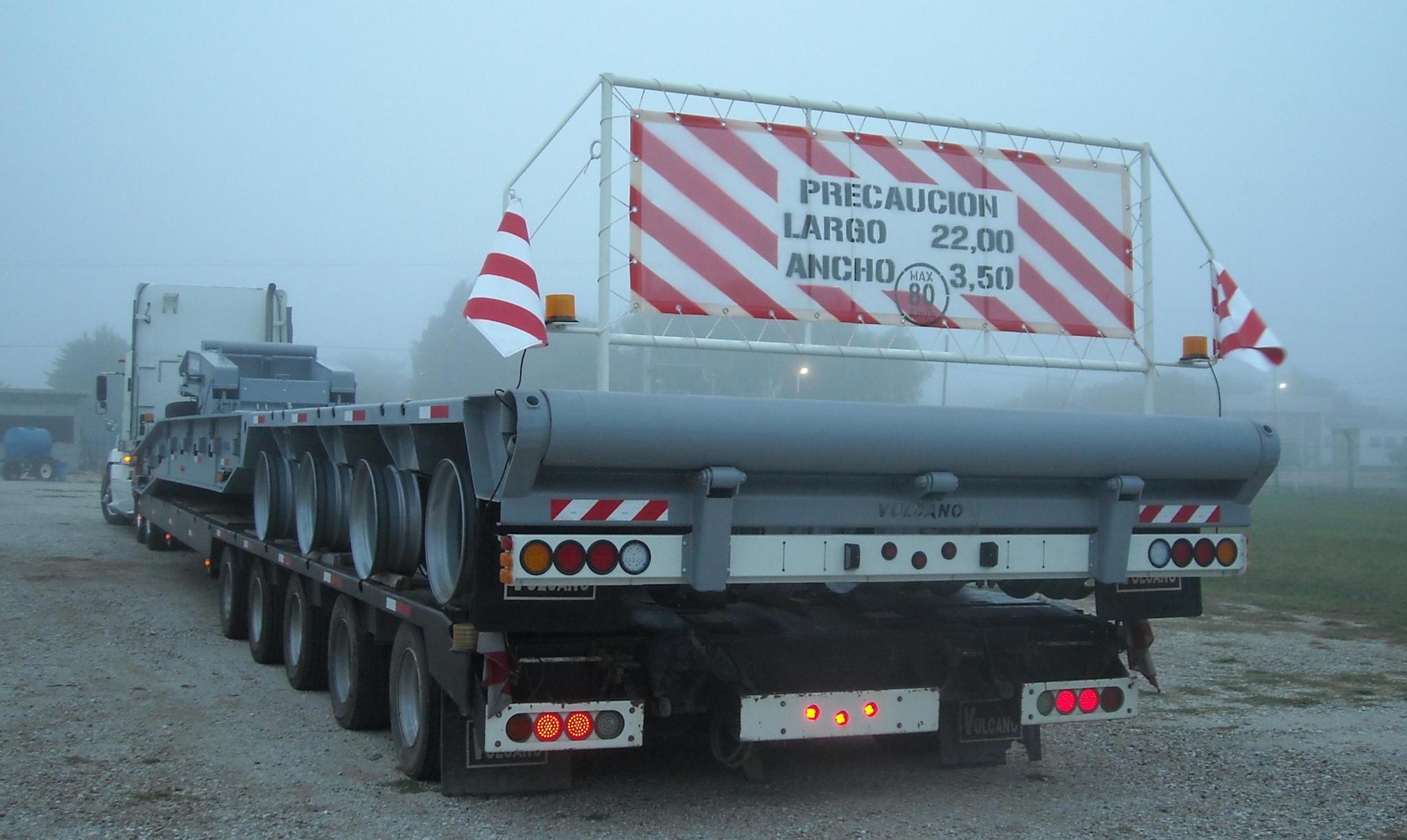

Cartel Trasero
Paragolpes enterizo desmontable y rebatible
Capacidad de carga 70 Tn. Técnica
Garantía: 12 meses corridos a partir de la fecha de entrega.
Especificaciones tecnicas sujetas a cambios sin previo aviso.
