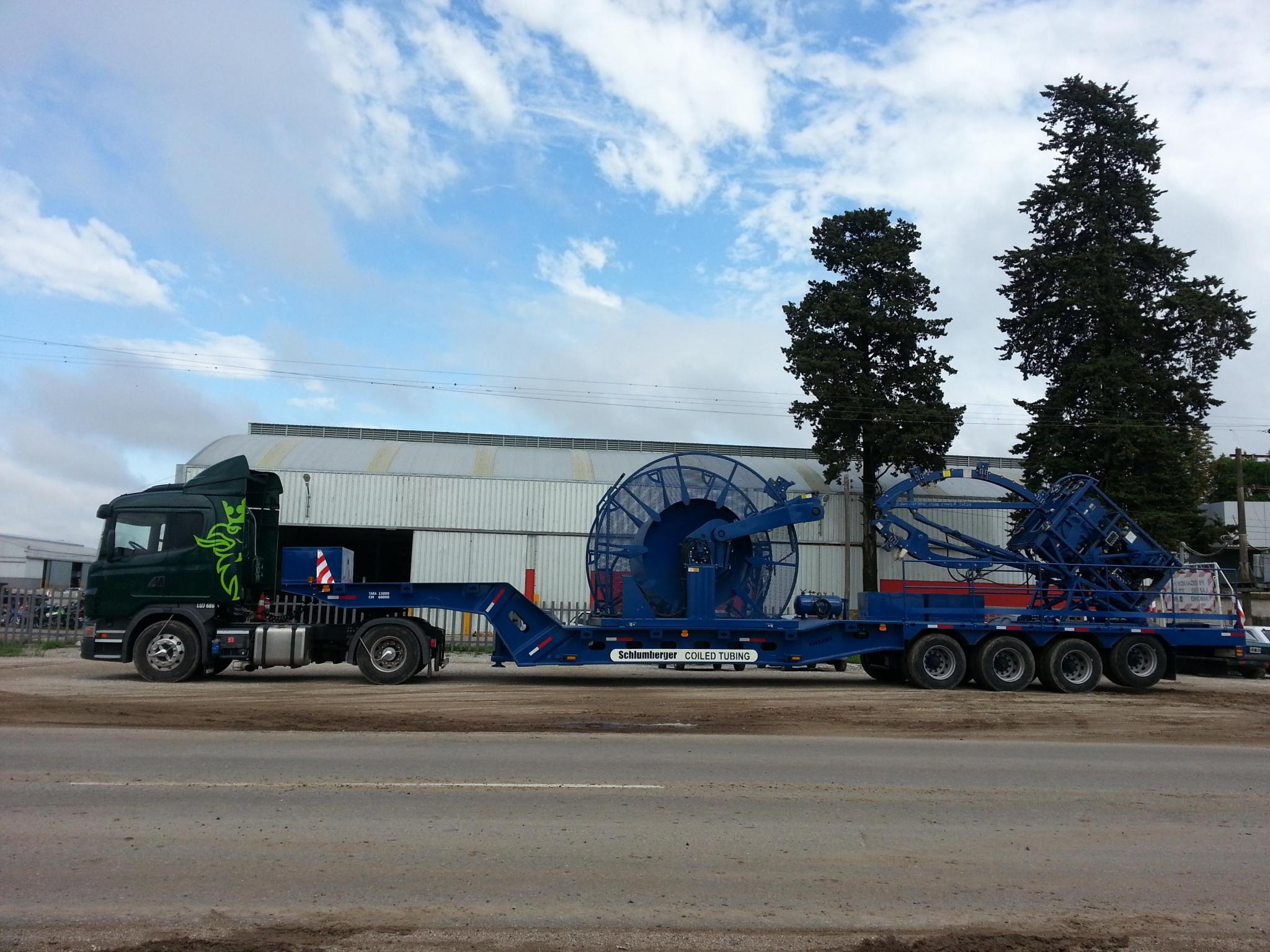

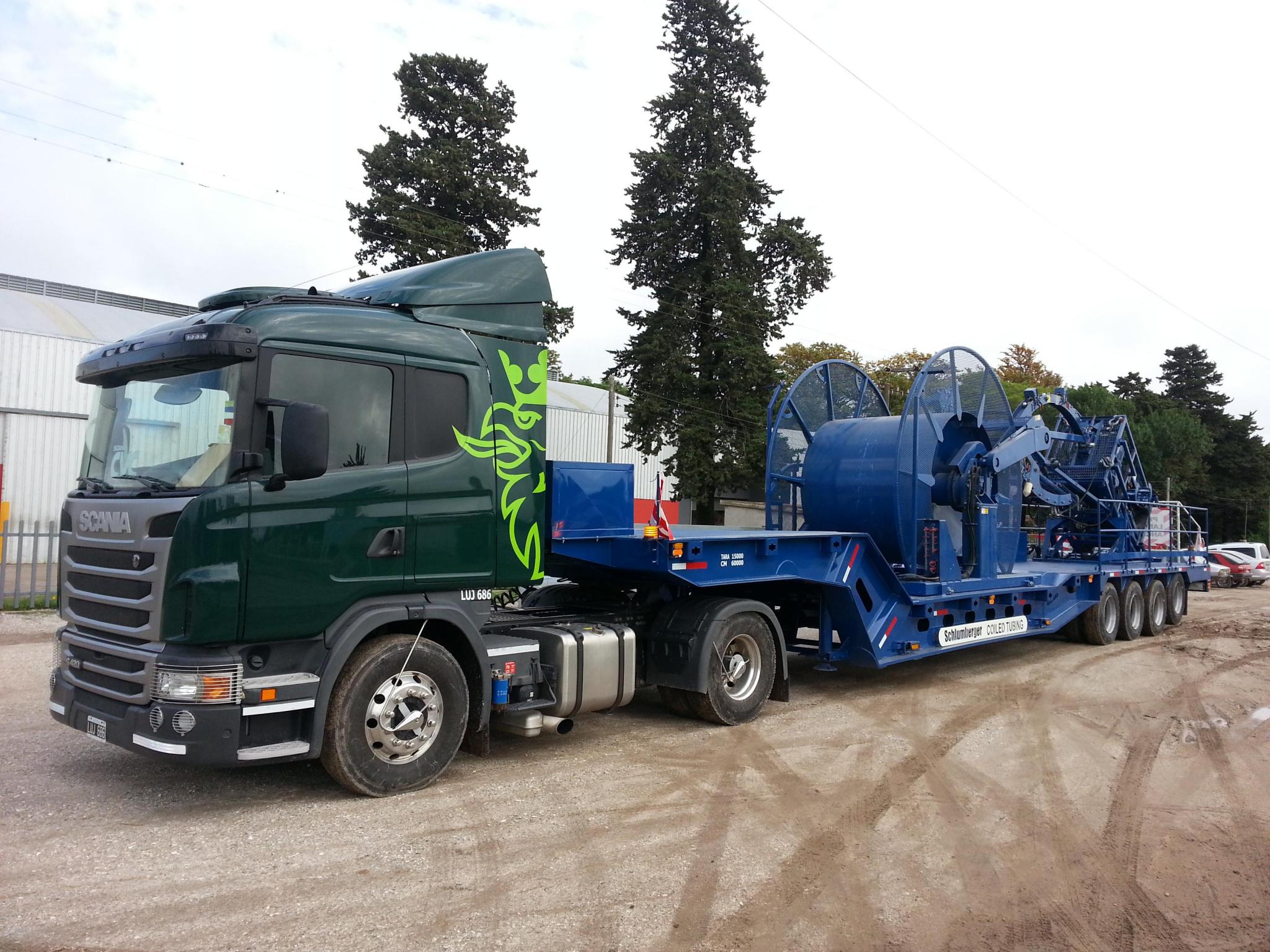

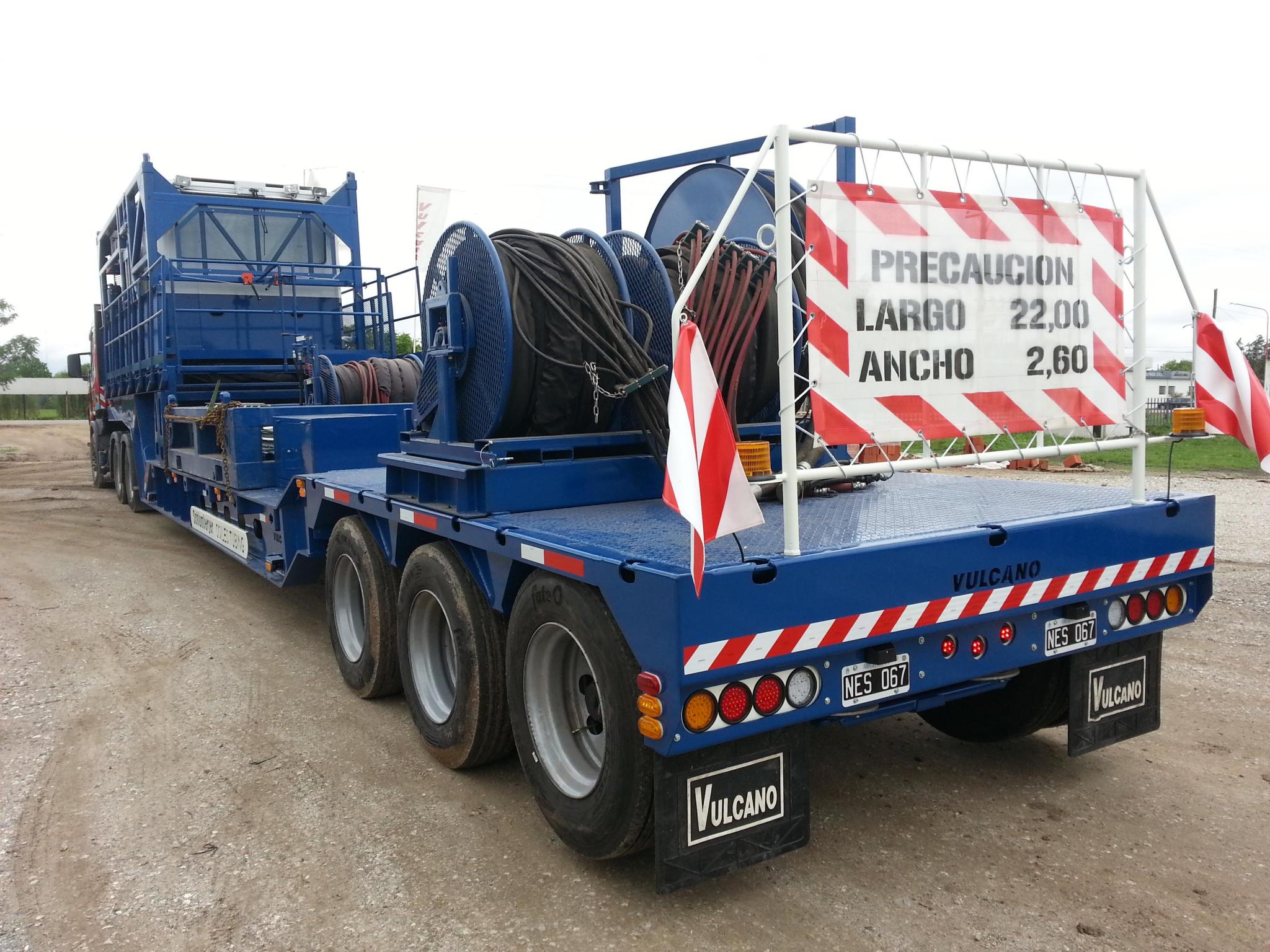

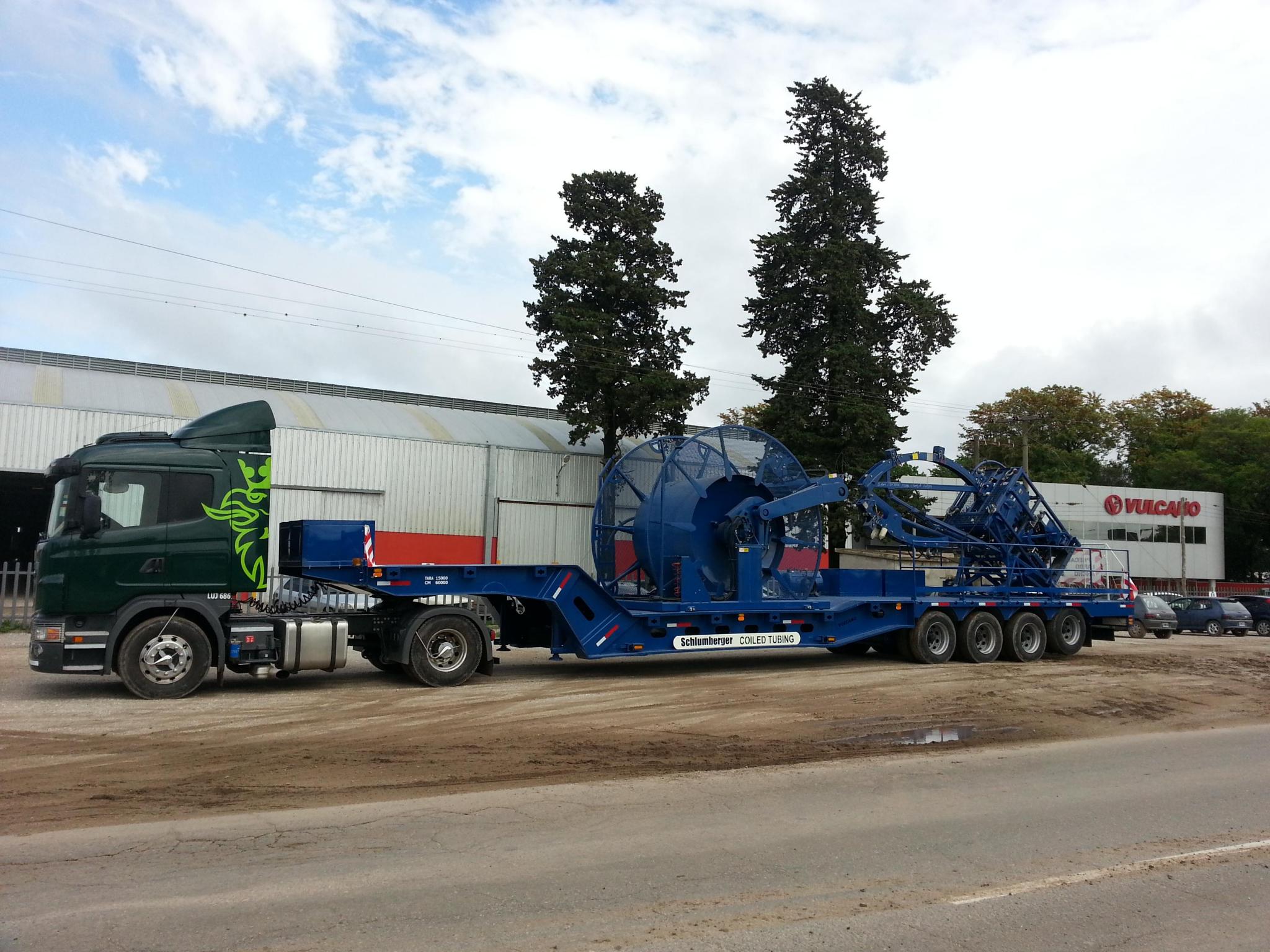

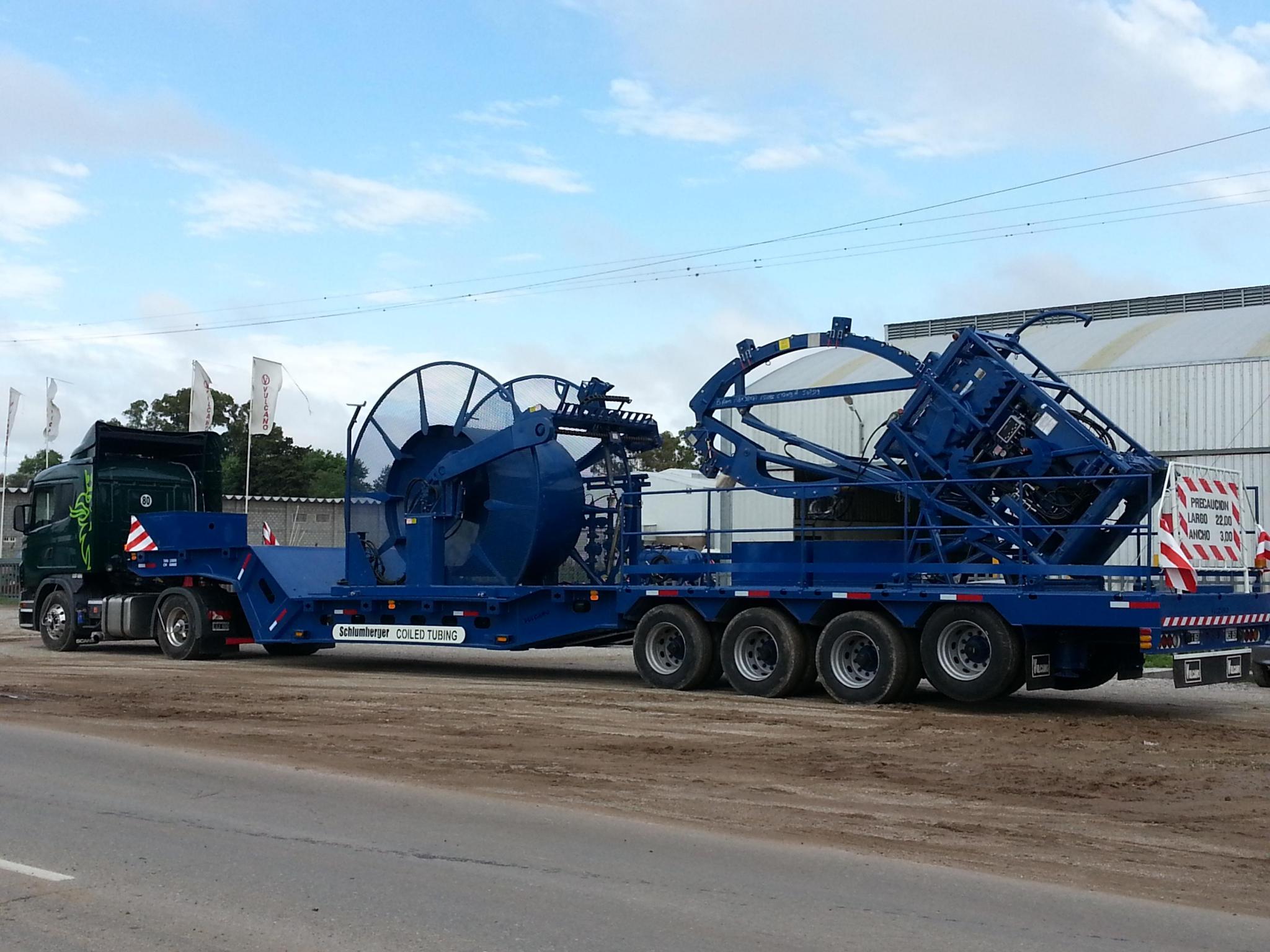

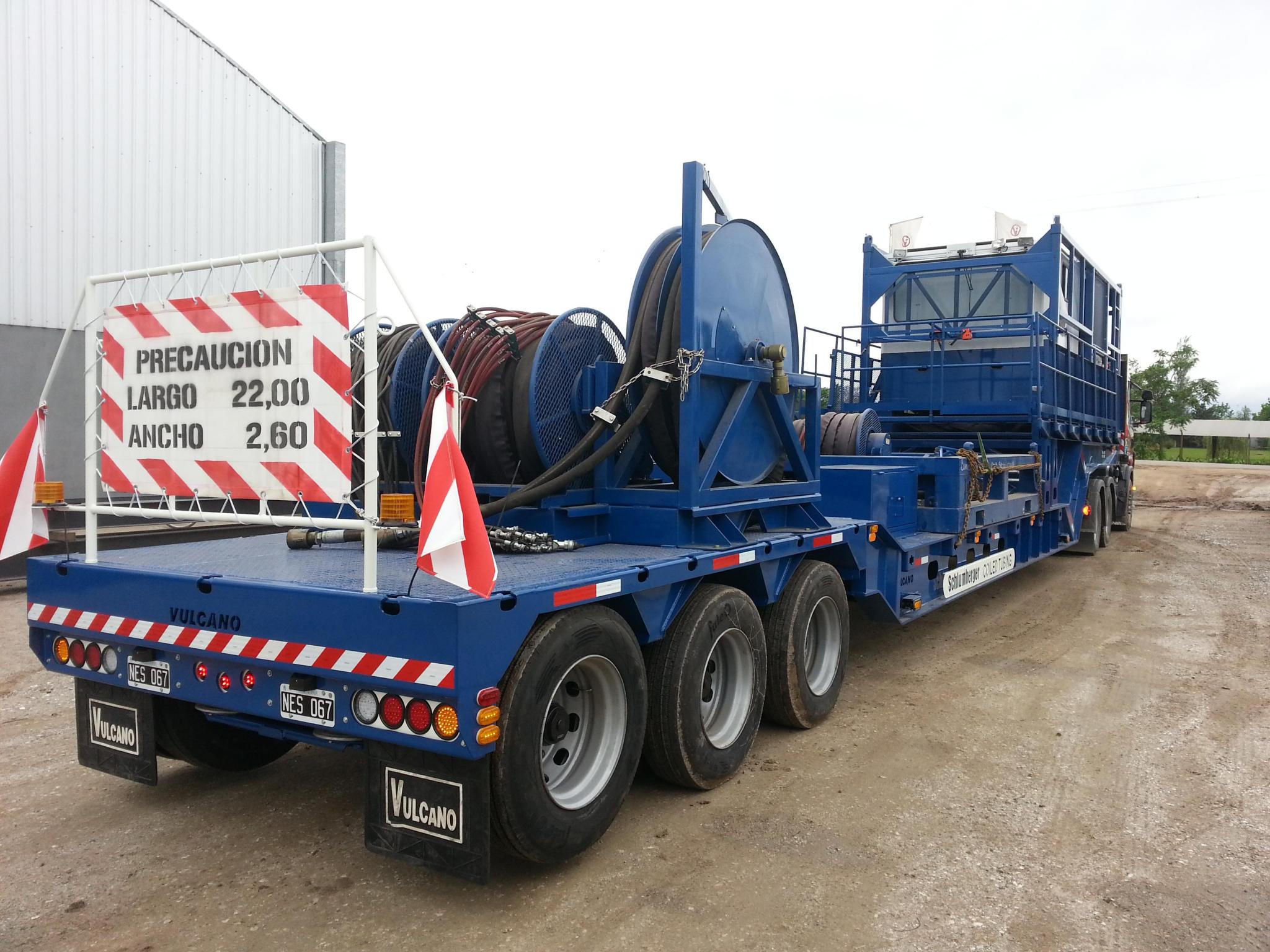

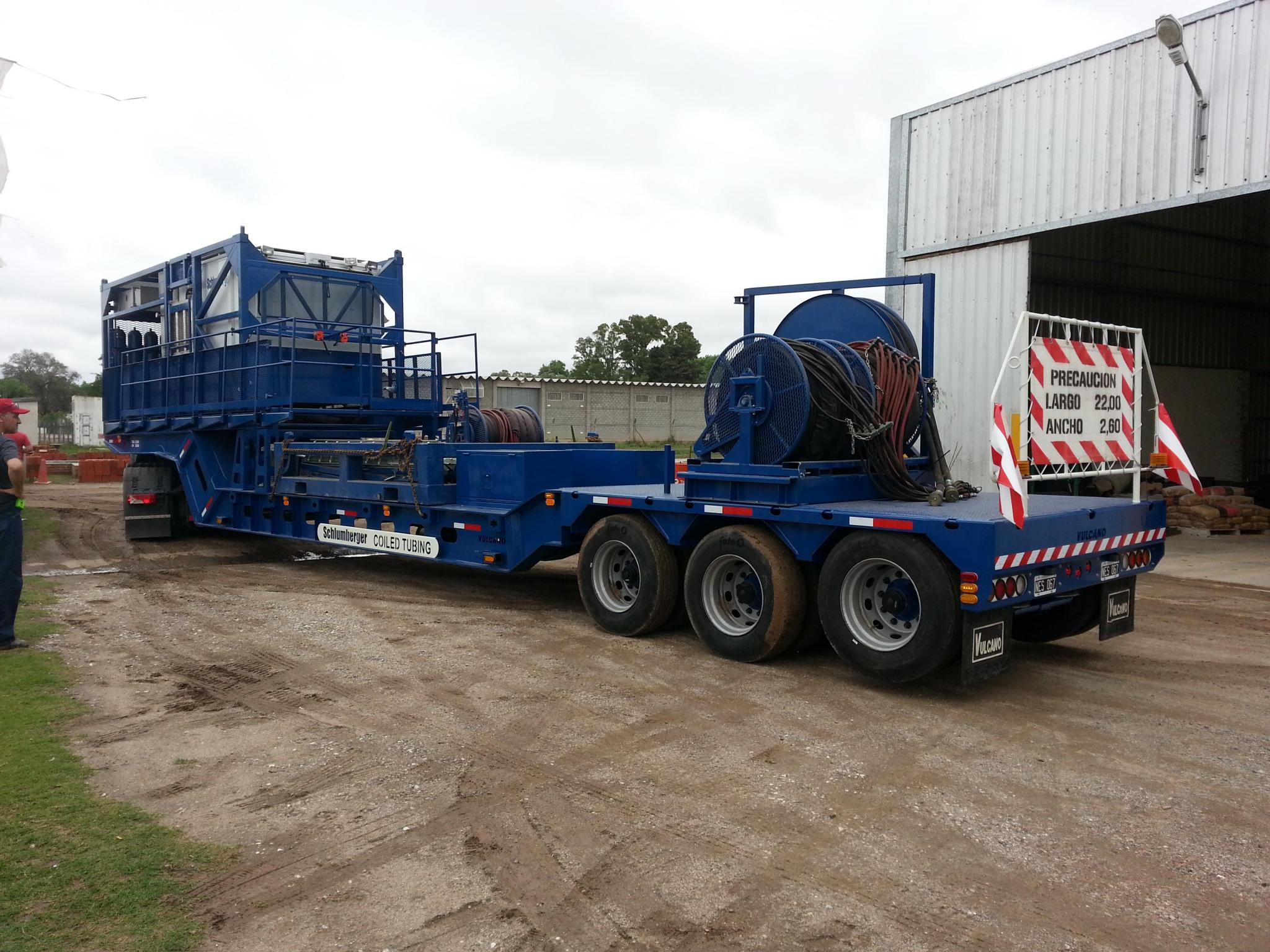

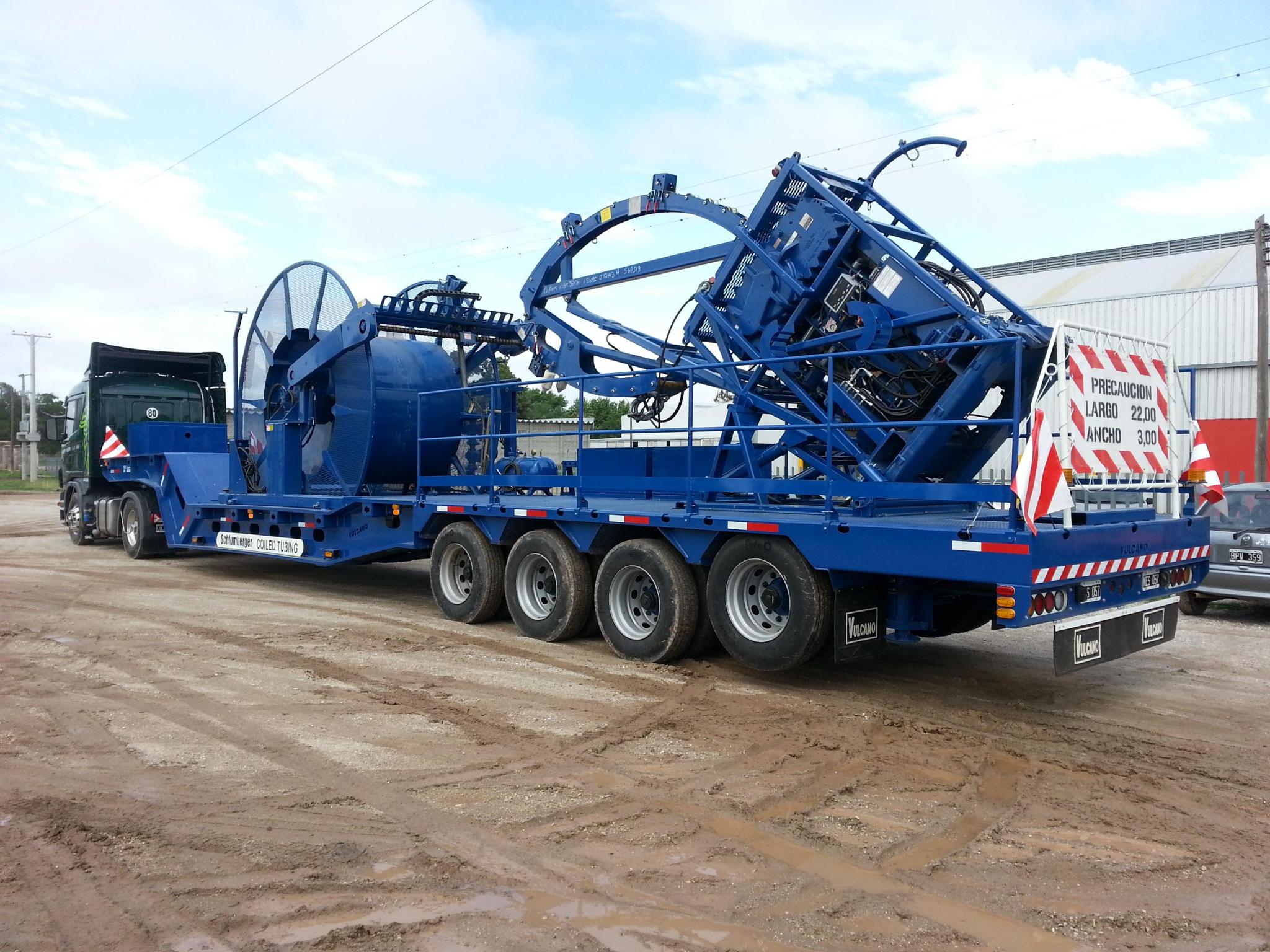

Carretón de 4 ejes, Modelo TUF 130/52 para el montaje de equipos de perforación petroleros
Dimensiones:
Largo total: 16.18 mm.
Ancho total: 2.900 mm.
Plataforma de carga: 12.570 mm.
Altura de plataforma de carga: 1.145 mm. con rodado 275 / 80 x 22.5”
Viga construida en forma de doble “T” con chapa de 5/16”, 3/8” y ½” en la parte central de 500 mm. y platabandas de alta resistencia de 1 ½” de Anchos variables, con refuerzos en las zonas de mayor solicitaciones, cuello y trancisión del chasis central a la estructura de ejes traseros. Soldados por medio de sistema MIG con electrodo continuo marca ESAB Dual SIELA 7100 Ultra de 1,6 mm. con atmósfera de CO2 que responde a las normas Aws/Asme Sfa 5.20 - E71T - 1/T - 1M/T - 9/T. logrando un muy buen comportamiento mecánico a bajas temperaturas.
Culata construida en chapa plegada de 5/16” con refuerzos internos.
Cuello Fijo con estructura porta cargas.
Faldón lateral plegado en chapa de 5/16” en forma de “C”, con puntales en chapa de ¼” y cruceros que unen de viga a viga formando un anillo que trasladando la carga a toda esta geometría.
Colocación de chapa de ¼” sobre madera de 2” cubriendo la totalidad del carretón, soldada en todo el perímetro exterior y con agujeros de oblondos que se sueldan al las guias y a los chasis del carretón, esta forma de colocar el piso hace que no se ondulen las chapas.

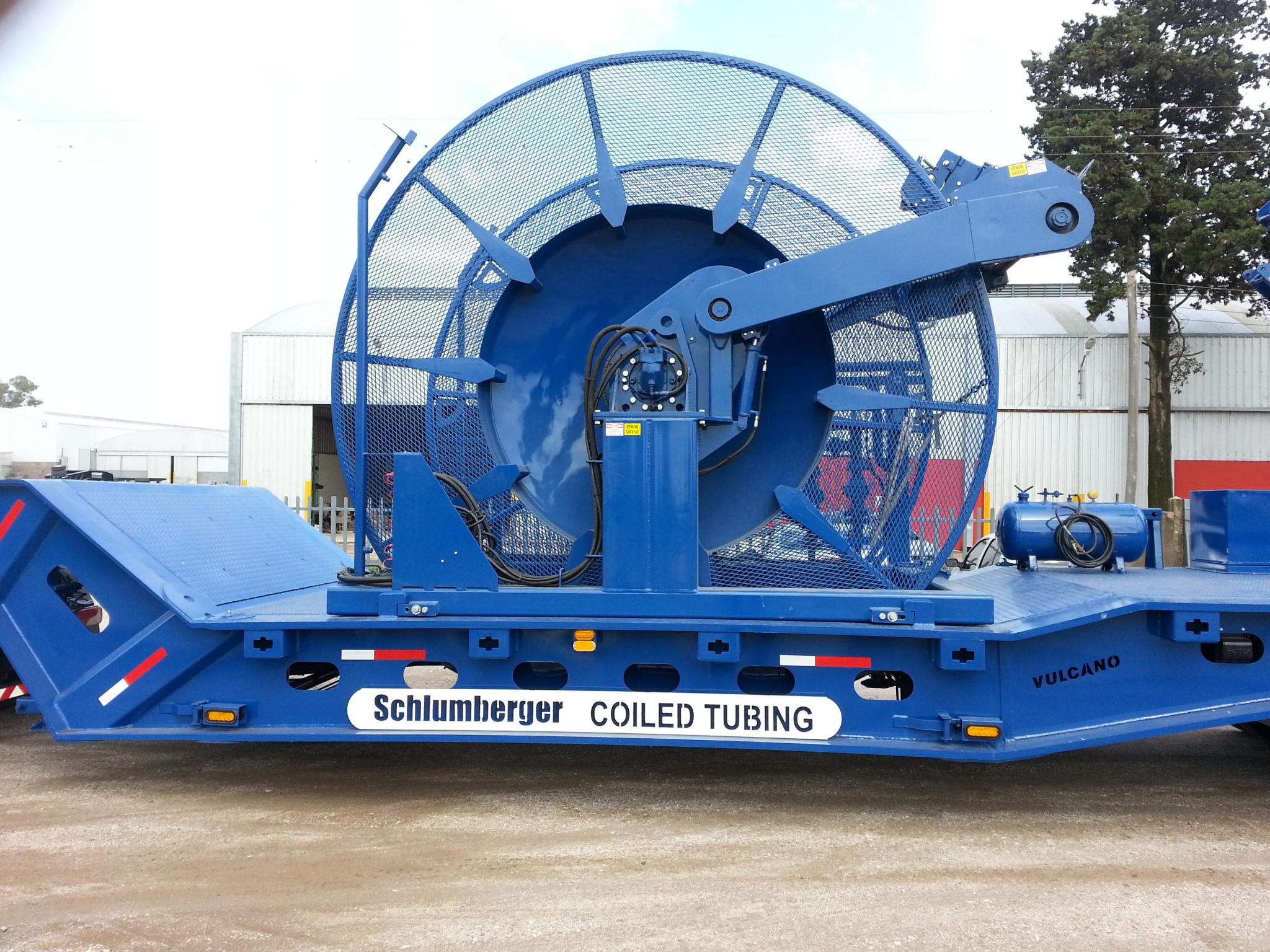

El piso central donde se monta el carretel es desmontable.
Suspensión neumática integral comandada por válvula niveladora inteligente manteniendo la altura de la plataforma de carga a una altura constante sin importar el peso de la carga que se encuentra sobre el carretón, esto se logra debido a que dicha válvula compensa por diferencial de presión, quiere decir que a medida que aumenta la carga va aumentando la presión de trabajo de los pulmones para mantener la altura, en el momento que se descarga expulsa aire para mantener la altura.
Los fuelles neumaticos se encuentran conectados en serie lo que permite ir pasando aire de uno a otro a medida que las ruedas van copiando los saltos, además posee válvula de sobre presión que trabaja como medida de seguridad.
Balizas electronicas destellantes Led, bi voltaje 12-24 voltios.
Luces de circulación LED electrónicas Bi-voltage marca Baiml, componente homologado (no poseen mantenimiento, son estancas, bajo consumo, mayor poder lumínico 4 a 1 comparado con focos comunes). Ramal principal con cable de 7 x 1,5 mm2 con terminales. Ficha delantera triler de 7 puntos.
17 llantas 8.25” para neumáticos 275 / 80 x 22.5”.
Central Hidráulica con motor de Honda de 13 hp con arranque electrico y manual, juego de cilindros hid de 6” x 550 mm. que trabajan como pies de apoyo.
Pasarelas y escaleras incluidas para ambos modelos.
Colocación de dos cilindros hidráulicos de 3” para la inclinación de la cabeza inyectora.
Capacidad de carga 70 Tn. (Técnica, corroborada por estudios FEM)
Accesorios incluidos:
Cajón de Herramientas
1 llanta de auxilio
Argollas de amarre
Llave de ruedas
Garantía : 12 meses corridos a partir de la fecha de entrega.
Especificaciones tecnicas sujetas a cambios sin previo aviso.
