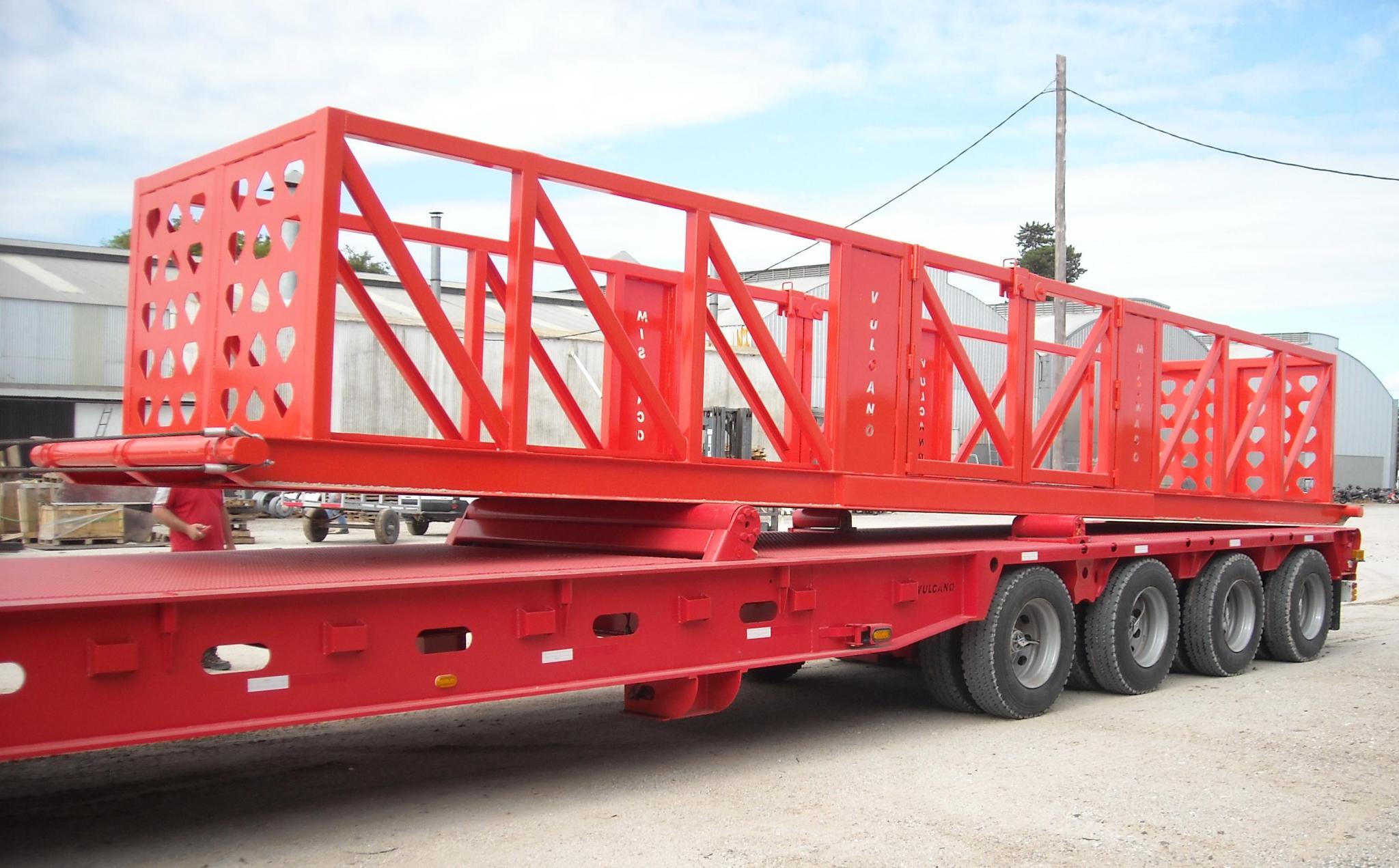

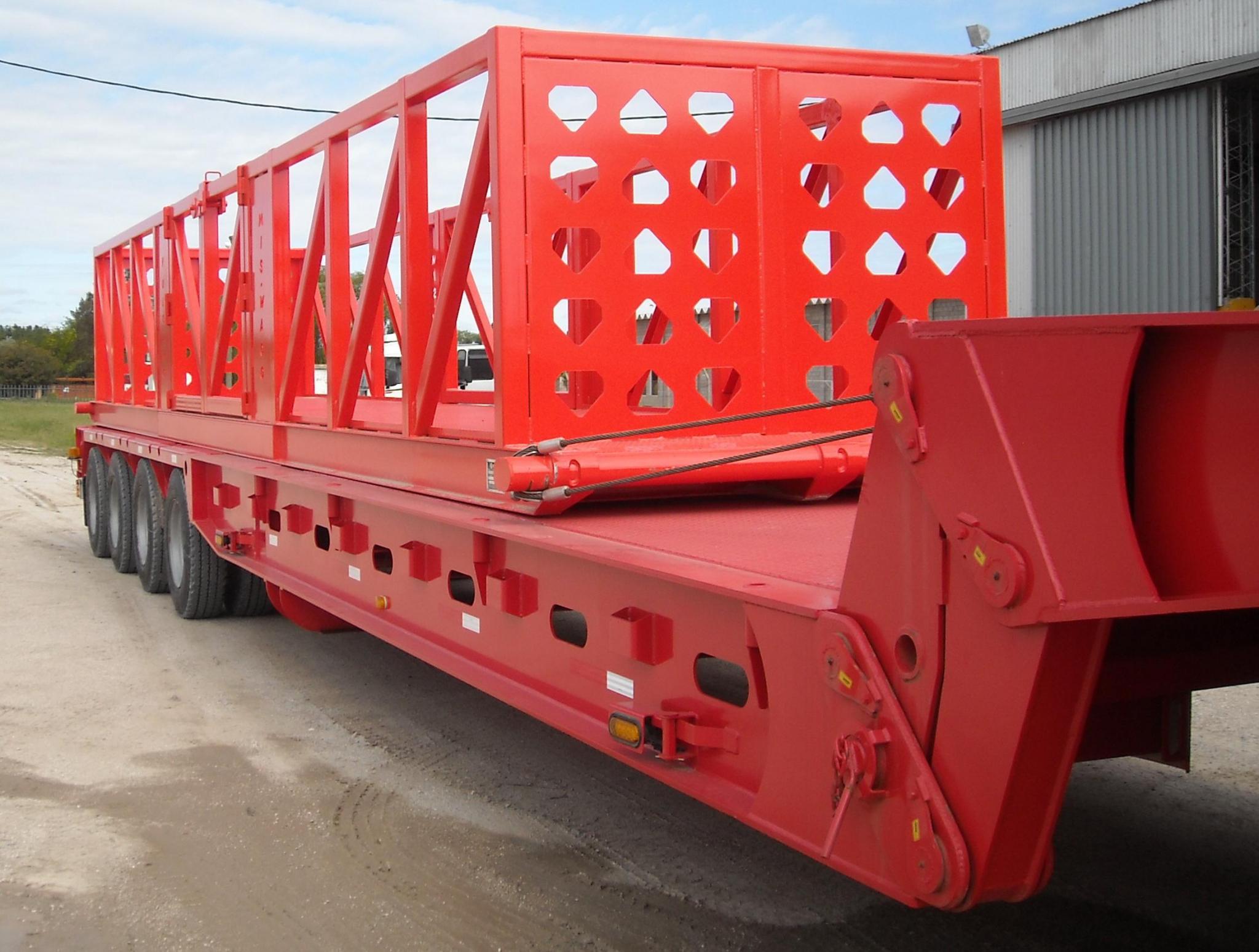

Canastas porta barras

Canastas porta barras petroleras

Versión 15 mts. de largo

Estructura inferior formada por 3 perfiles W 8 x 21 que forman los largueros inferiores (Material ASTM A572 Grado 50), cruceros en chapa plegada igualando el nivel de piso (Material F26), piso recubierto con chapa lisa de ¼” (Material F26 )

Estructura lateral reticulada a 45 grados conformado por tubos 100 x 100 x 5 mm. con puntales verticales (Material F26), en la parte superior se cierra la estructura reticular con perfil W 8 x 21 (Material ASTM A572 Grado 50 ).

Puerta lateral conformada por perfil W 8 x 21 reticulada con caños 100 x 110 x 5 y empernada en los cuatro extremos, pasando a formar parte de la estructura. Dimensiones: 3500 mm x 1200 mm.

Pintura: Aplicación de dos capas de fondo anticorrosivo poliuretánico y dos capas más de pintura poliuretánica logrando un espesor seco de 100 micrones. Tanto en pintura sintética o poliuretánica la fabrica cuenta con sistema de pintado en cabina con horno de secado que brinda mejor terminación y durabilidad de la pintura. Color a elección.

Cálculo de resistencia mediante metodo de elementos finitos (FEM)

Ensayos no destructivos (en planta) de líquidos penetrantes con luz ultravioleta.

Criterios y procedimientos aplicados según Norma ASTM 165, AWS D1.1, ASME SEC. V ART. 6

Identificación de productos inspeccionados con placas de aluminio

Entrega de pre-informe por visita de elementos controlados con su respectivo criterio.

Entrega de informe digital completo con imágenes y acciones correctivas de los  elementos controlados.

Especificaciones técnicas sujetas a cambios sin previo aviso.
